Atwater Kent Model 32



Ce poste américain, alimenté par batteries, ressemble beaucoup au modèle 20 !

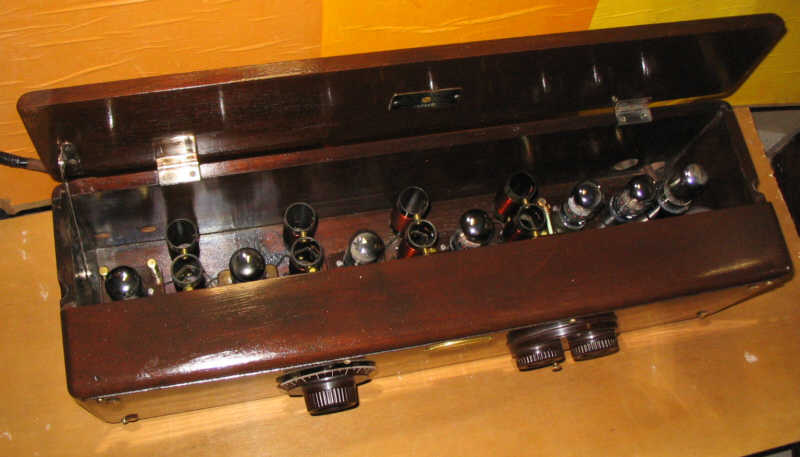

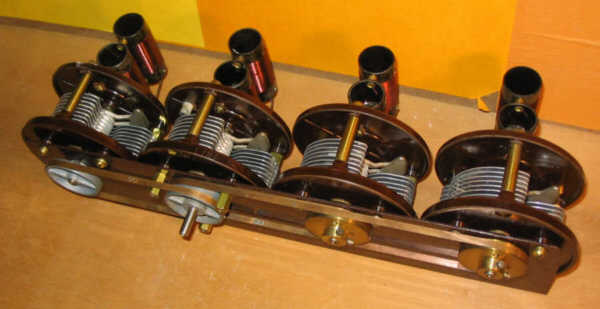

En fait, la caisse est plus petite, et il ne possède qu'un seul bouton, car tous les CV sont entrainés ensemble par des courroies :



Heureusement, ce poste m'est parvenu en meilleur état que le AK20, j'ai eu juste à le nettoyer et à changer quelques composants.....

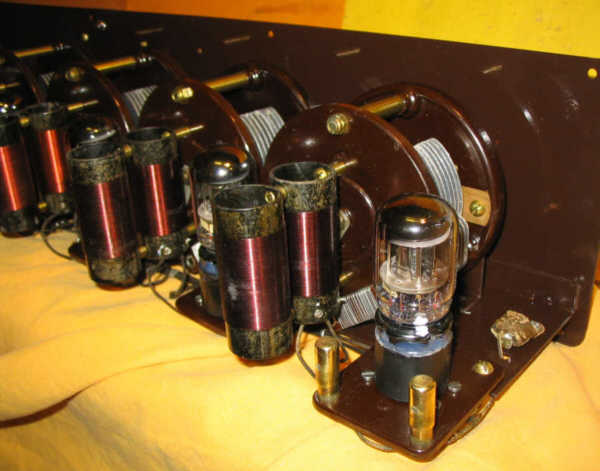

Voici le châssis, équipé :

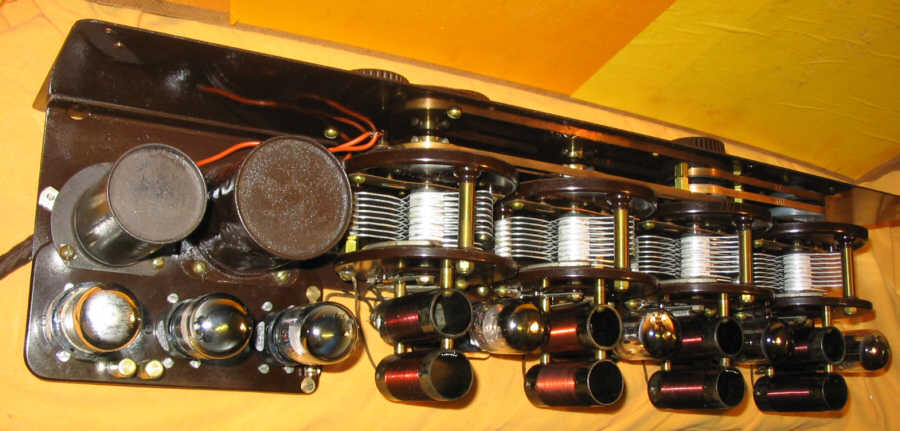

Une vue d'ensemble de ce châssis :

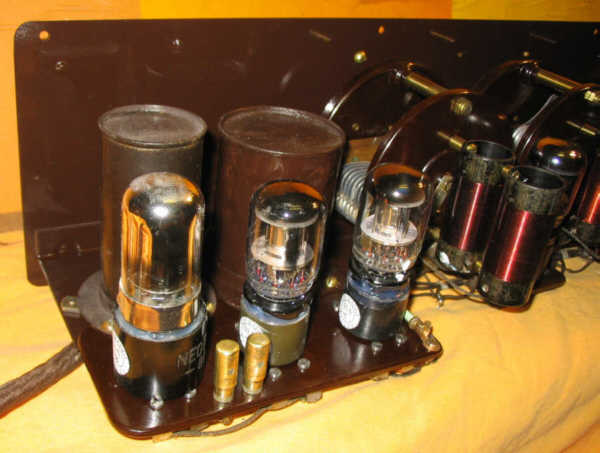

Comme on peut voir, ce poste est équipé de 7 lampes, toutes des 01A à l'origine !
Il y a 4 étages HF, une détectrice et 2 lampes BF.
Durant les essais, j'ai pu constater la sensibilité de ce poste : complètement démente !!!!

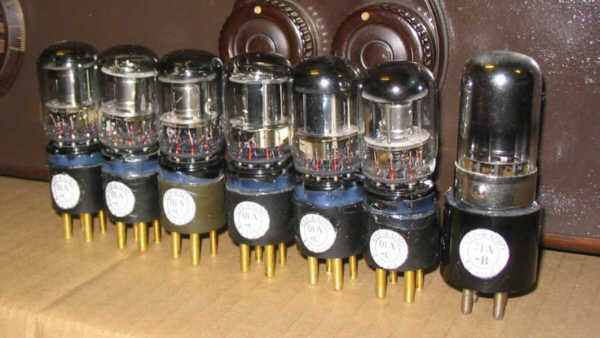

J'ai du construire des ersatz, car il n'y avait pas les lampes sur le châssis; voici le jeu d'ersatz (des 01A-C et un 71A-B en "puissance"):

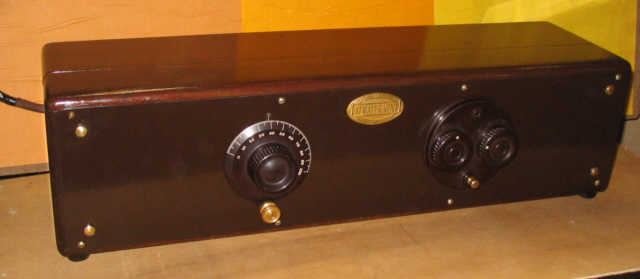

J'aime bien ces postes....leur look est vraiment sympa :




A noter, mais ça ne se voit pas sur les photos, que la caisse est une caisse de modèle 30: l'étiquette sous le couvercle est explicite, le numéro de série est d'ailleurs le 47347.
Mais le châssis est un châssis de modèle 32 (7 lampes).


voici le schéma:

Fichier pdf  Schéma de l'AK32
