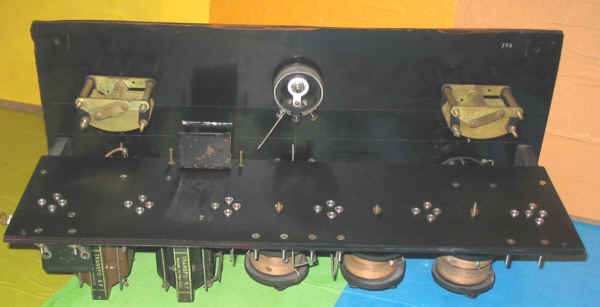

Les deux pièces sont assemblées à l'aide des deux équerres. J'ai changé la visserie. Voici le châssis radio prêt à être recâblé :




Il reste quelques connexions à faire; celles du potentiomètre :



et celles des CV :



à ce propos, je me suis aperçu que les connexions d'origine des CV étaient inversées : le point froid (-4) était relié au lames fixes, alors que les points chauds (grilles bigrille) étaient reliés aux lames mobiles, ce qui est exactement le contraire de ce qu'il faut faire !
J'ai donc recâblé "normalement" : lames mobiles sur -4v.

sous le châssis, la connexion entre la grille extérieure de la bigrille et une des bornes encore libres, qui me serviront pour brancher un cadre d'essai :


et la connexion qui relie cette même grille à son CV, à l'autre bout du châssis.

Ce premier essai va permettre de vérifier le fonctionnement de l'étage le plus important d'un super-hétérodyne : le changement de fréquence.

Voici l'installation du châssis et des appareils nécessaires pour cet essai :



-Seule la bigrille est installée
-en bas à droite, les deux fils qui partent vers le cadre d'atelier
-sur la gauche, 3 fils vers l'alim : le 4V chauffage et le +40V pour la bigrille.
-la sonde de l'oscillo est sur la grille intérieure de la bigrille (oscillateur)

Voici quelques oscillogrammes ... tout d'abord, l'oscillateur local, tension de la grille intérieure, gamme GO, CV à fond :


Toujours GO, CV au minimum :


gamme PO, CV au maximum :


enfin, PO, CV au minimum :


Oscillogramme relevé sur le secondaire du transfo FI N°1 (grille de la première lampe FI), réception d'Europe N°1 :

Notez la modulation et la fréquence de la porteuse : presque 62 kHz, c'est la valeur de la fréquence intermédiaire.
Tension de grille oscillateur, toujours en réception d'Europe 1 :

242 kHz, normal, Europe 1 émet à 183 kHz, plus 60 kHz environ de FI, ça fait 243 ...
Tension grille modulatrice (donc aux bornes du cadre) à ce moment :


Si on coupe l'alimentation de la bigrille, le même signal plus propre (car la grille de modulation est affectée un peu par l'oscillation, c'est un des défauts de la bigrille, elle n'a pas de grilel écran) :


Voici deux vidéos lors de la réception d'Europe 1; une de la tension présente sur le cadre la seconde, , l'autre à l' entrée de l'ampli FI (grille de la première lampe). Analyse des résultats
Il semble que l'OL ne descende pas assez en fréquence sur la gamme GO. En effet, voici les fréquences obtenues :
- GO CV mini : f=552 kHz
- GO CV maxi : f=237 kHz
- PO CV mini : f=1500 kHz
- PO CV maxi : f=644 kHz

ce qui veut dire, qu'avec une FI à 60 kHz, les bandes de réception couvertes sont :
- GO : 176 ... 490 kHz (1700 m ... 610 m)
- PO : 585 ... 1440 kHz (510 m ... 208 m)

en PO, la bande est correcte, par contre, en GO, on ne descend pas assez : il manque la bande 1700-2000 mètres. Impossible dans ces conditions de recevoir France Inter ! C'est d'ailleurs pour cette raison que j'ai fait les relevés avec Europe 1.
Pour s'en convaincre, il suffit de relever les index des CV lorsqu'on reçoit Europe 1 :
- accord cadre : index = 56
- oscillateur : index = 96

Il y a donc un souci ... ce problème ajouté à l'inversion des fils des CV me fait dire que les CV ne sont peut-être pas d'origine : avec des CV de 600pF, la bande couverte, au moins en GO eut été tout à fait correcte !

En y réfléchissant bien, on ne peut qu'arriver à la conclusion que, tel quel, ce poste est incapable de couvrir correctement les deux bandes.
Voici un tableau récapitulant les bandes couvertes :


J'ai fait figurer la valeur K du rapport entre la fréquence maxi et mini, ainsi que son carré K², qui correspond au rapport entre la capacité maxi et la capacité mini.
Ce rapport est important car il permet de calculer la capacité parasite, que je note Co qui comprend :
- la capacité résiduelle du CV lorsqu'il est réglé au minimum
- la capacité répartie du bobinage d'oscillateur
- la capacité interélectrodes de la lampe
- la capacité parasite du câblage

comment la calculer ? C'est simple :
CV au minimum, la capacité est Co
CV au maximum, la capacité totale est Co+CV.
le rapport entre les deux est justement K².

Donc le rapport entre CV et Co est égal à K²-1, donc Co=CV/(K²-1)

d'après le tableau, K² est de l'ordre de 5,4; d'autre part, j'avais mesuré les CV: 400 pF

Par conséquent, Co=400/4,4, Co=90pF

On peut calculer alors les inductances des deux bobines d'oscillateur :

GO : LGO = 1/(90pF.(6,28.552kHz)²) = 925 µH
PO : LPO = 1/(90pF.(6,28.1500kHz)²) = 125 µH

A partir de ces données, on peut alors chercher des solutions. Pour cela j'a ifait un tableau Excel de calculs qui va me permettre, en ajustant les paramètres de trouver la solution la meilleure.
Voici ce tableau avec les paramètres actuels :


Le petit tableau du haut contient les paramètres variables. On va commencer par faire varier la valeur du CV (en bleu, actuellement 400pF).
Le tableau du bas indique les bandes couvertes, les cases colorées indiquent les longueurs d'onde en mètres.
Donc actuellement, on couvre : 610-1700 m en GO et 208-514 m en PO. Il manque des choses !!

Solution 1 : CV=500pF
voici ce que ça donne :

On est pas mal en GO (on arrive à 1929 m) et bien en PO (570 m). Il faudrait un peu plus de CV ...

Solution 1 bis : CV=600pF
voici ce que ça donne :

Là, c'est ok pour les deux gammes : en GO on descend largement au-dessus de 2000 m.

Solution 2 : Augmentation des bobines
voici ce que ça donne si on augmente les inductances de 20% (ça fait augmenter le nombre de tours de 45% environ !) :

ça marche bien sûr, les bandes couvertes sont bonnes.

Solution 3 : Augmentation de la FI
On peut en effet passer la FI à 90 kHz par exemple :

pas mal, sauf qu'on est un peu juste en PO.

Solution 4 : ajout d'un trimmer
autre solution, mettre un condo de 140 pF par exemple, en parallèle :

là c'est ok en GO, par contre, les bandes se rétrécissent et ce n'est plus bon en haut de bande PO : 341 m !
on pourrait avoir deux trimmers, commutés, un pour GO, un pour PO...

Solution 5 : ajout d'un trimmer et augmentation de la FI
enfin une solution mixte, un trimmer de 27pF et une FI à 75kHz :

Les bandes sont correctes, à part le bas de PO (240m) qui est quand même rogné ...

Pas simple cette histoire ...
La solution idéale, est de changer les CV, de mettre des 500 ou des 600pF. Par exemple, je pourrais mettre des CV doubles cages en parallèle en diminuant l'une d'elle avec un padding en série, pour avoir 600pF au maximum.

la plus mauvaise solution, est de mettre un grand trimmer en parallèle: ça diminue trop les bandes.

une solution élégante, est de changer la FI, peut-être pas 90kHz, mais plutôt 80...

la solution pratique, est la solution mixte qui oblige à changer les condos d'accord des transfos FI, mais pas trop, et d'ajouter seulement un petit trimmer identique pour les deux gammes, donc pas forcément à l'intérieur du bloc oscillateur.

Seulement, avant de vraiment choisir il y a un élément qu'il faut absolument vérifier : est-ce que le cadre peut convenir actuellement avec les CV de 400pF ?
Il faut donc mesurer son iductance en GO et en PO. Voici les résultats :

La self en GO, 1,8mH accordée avec le CV de 400pF plus sa capacité répartie de 56 pF, résonne à 176 kHz, soit 1700 mètres environ, ce qui n'est pas assez !
Il faudrait soit ajouter un trimmer sur le cadre, soit ajouter des spires ...
en PO, la capacité répartie du cadre (116 pF) est plus grande car les 3 sections sont en parallèle, ce qui fait que la self de 194 µH résonne à 503 kHz, soit près de 600 mètres, ce qui est ok.

On voit donc que la solution pour l'OL n'est pas forcément suffisante pour le cadre, sauf si on choisit la solution du changement de CV.
Cela prouve au moins une chose : c'est qu'il y a 99% de chances que ces CV aient été changés (d'ailleurs, il y a deux trous inutilisés sur la face avant, pourquoi ?)



il reste donc deux solutions:
1. CV de 600pF
2. FI à 75kHz, trimmer de 27pF, modification du cadre et/ou trimmer.
