Ersatz 3NFW-F

Je ne résiste pas à vérifier le fonctionnement avec l'ersatz que j'ai déjà réalisé à plusieurs exemplaires. Il y a 2 versions, la -F qui est opérationnelle sur l'EB100W (et qui doit convenir aussi au R533W) et la version -G qui est une amélioration afin de convenir au RK544D (à cause du câblage différent)
Je vais donc utiliser l'ersatz qui équipe mon EB100W :


L'ersatz 3NFW-F monté sur le poste

Résultat : ça fonctionne mais la réaction est totalement inopérante ! Pourtant cet ersatz fonctionne sur le EB100W ... que se passe-t-il ?
En appuyant sur l'ersatz, la réaction apparait, donc mauvais contact. J'ai étamé les plots, en particulier la vis centrale de l'ersatz :



Et là, la réaction fonctionne. Mais en fait le problème vient du support :


Entouré : le contact central, à ressort, est enfoncé et coincé

Il faut donc que je le décoince ... je vais voir ce que je peux faire par dessous :


Une photo du câblaage avant dessoudage




Dessoudage des fils et des 2 composants

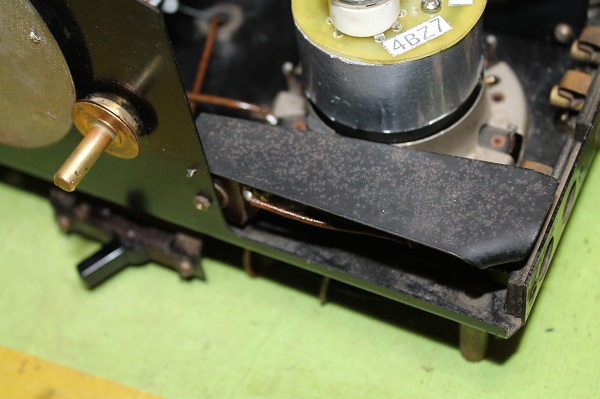

Dépose du bristol isolant. La flèche pointe le contact élastique

En forçant sur cette lame élastique à l'aide d'une pince, j'ai réussi à décoincer le plot central. Un peu de WD40 pour lubrifier et le plot est maintenant libre. Je peux recâbler ...


Maintenant, le plot central est bien sorti

Une vérification montre que l'ersatz fonctionne bien maintenant. La réaction opère efficacement.


Blindage d'entrée

J'ai coupé la vis qui retient le couple de détection et j'ai refixé la tôle qui sert de blindage à la connexion d'entrée :





Schéma définitif

J'ai mis le schéma au propre, en notant les tensions (avec la lampe d'origine et avec l'ersatz) :


(cliquer sur le schéma pour le télécharger en PDF)


Cadran

Le cadran est à refaire. Sur ce poste, il est très simple, donc pas de difficulté particulière.
Il ressemble à celui du EB100W :



Sauf que la fenêtre de lecture n'est pas positionnée de la même façon sur le R533W ! En fait, les graduations doivent être inversées :

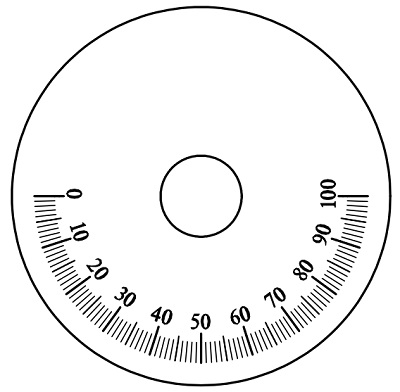

La fenêtre de lecture du cadran du EB100W est située en bas...




... celle du R533W est située en haut

Je dois donc refaire le cadran :


(cliquez sur le cadran pour le télécherger en PDF)

Une fois imprimé et découpé, je le colle au vernis-colle sur le disque (après avoir retiré les petits fils qui retenaient l'ancien cadran et l'avoir poncé) :



Le collage du cadran se fait en respectant la correspondance :"CV au maxi - index 100"

Le boitier est en deux parties : le socle sur lequel le châssis est fixé et le couvercle. Les faces extérieures de ces 2 parties seront visibles une fois le remontage effectué. Or, la peinture est abimée et il y a même des traces de rouille ...
J'ai donc poncé ces faces extérieures, puis j'ai préparé la peinture; en effet, je veux conserver les marquages, il faut donc que je les épargne :





Epargne des marquages d'origine et des enjoliveurs de couleur des prises PU et HP

J'ai utilisé du simple scotch de bureau en espérant qu'au décollage tout se passera bien. L'avantage du scotch c'est qu'il est transparent, alors c'est plus facile de le couper juste au dimensions de l'épargne qu'on veut réaliser ...
La peinture noire mate a été bombée en 2 couches. J'ai décidé de la laisser telle quelle (j'aurais pu passer un vernis incolore satiné ...) :





Peinture faite, épargnes enlevées

Bon, pas trop de dégâts. Juste le marquage au niveau de la prise HP qui s'est décollé partiellement. C'est sur le côté, ça ne se verra pas. Le marquage en face avant a tenu, c'est le principal !

Avant le remontage, j'en profite pour retarauder les 2 trous qui recevront les vis de fermeture du couvercle (M4x0.70) :



Puis j'installe le châssis sur le socle :




Les boutons sont nettoyés et refixés :


Le cadran est assez réussi, non ?

Avant de remettre le couvercle, il faut installer le bouton de réglage du potard anti-ronflette :



Le couvercle possède 2 pattes coudées qui s'emboitent dans deux ouvertures du socle :




Je peux remettre les lampes en place :



Et fermer le couvercle :



Il s'emboite "derrière" la face avant

Le couvercle est retenu par les 2 vis latérales :


J'ai utilisé des vis en laiton, plus jolies ...



Vue de face du poste couvercle refermé




Vérification de la bonne insertion du câble secteur au travers du couvercle : OK

A l'arrière, le bouton de réglage du potard est juste contre la face intérieure du couvercle :



Il ne me reste que la plaque inférieure de fermeture et les pieds.
La plaque est en carton épais, sûrement chargé de fibres, un peu comme les fonds de postes plus récents. Elle est passablement déformée, certainement à cause de l'humidité.
Pour la redresser, voici comment je procède :
- trempage pendant 2 heures de la plaque dans l'eau
- serrage de la plaque entre 2 planches, le temps que l'eau disparaisse. A ce stade, la plaque est humide mais quasiment plane.
- séchage au soleil :

La plaque -1- est posée sur une dalle de terrasse -2-, en plein soleil. A droite, une plaque métallique -3-


La plaque métallique (ici un plateau de service) est posé dessus. 8 pots de hauteur identique sont posés à l'aplomb de la plaque à sécher


Une planche de bois -4- est posée sur les 8 pots. Deux poids -5- (ici des gros transfos) pressent l'ensemble

- On laisse tout ça une après-midi au soleil ....
- enfin, on reprend la plaque qui a bien séché, et on la laisse sur une table et on pose dessus 3 ou 4 livres pour éviter que les bords ne se cambrent à la fin du séchage. On retourne la plaque de temps en temps.
- au bout de 24h, on peut dire que la plaque est sèche et redressée !

Les pieds en caoutchouc sont à remplacer. D'abord, il n'en reste que 2, et ils sont complètement écrasés, le caoutchouc a flué sur les bords. J'en ai refait en PLA, donc imprimés 3D :



Un coup de peinture noire :


Entourés en rouge : les 2 pieds d'origine

Les nouveaux pieds ont un diamètre de 25 mm et une hauteur de 7 mm, ce qui correspond à peu près à ceux d'origine (lorsqu'ils étaient en bon état). Il n'y a plus qu'à fixer la plaque de fond avec les 4 pieds :



et coller des patins de feutre sous les pieds :


Evidemment, il faudra retirer les feutres pour accéder aux vis ...

Tiens, je n'avais pas remarqué qu'il y avait un numéro (de série ?) frappé sec sur la plaque :



Pour finir voici quelques photos du poste restauré :
