Remplacement de l'EL38



Essai N°19 : ersatz de EL38

N'ayant qu'une EL38, j'ai cherché une lampe qui pourrait convenir. A priori, en regardant les caractéristiques des tubes d'ampli lignes, il n'y aucun équivalent à la EL38.

Cependant, en consultant les courbes des EL500, EL504, EL36, on s'aperçoit qu'il suffit de baisser la tension de grille 2 pour obtenir des valeurs d'intensité anodique comparables à celle d'une EL38, pour des polarisations de grille 1 similaires.

J'ai donc fait un adaptateur EL500-->EL38 en interposant dans la connexion de grille 2 une résistance de 36k, découplée par un 100nF à la cathode.

Résultats :
   - la tension de grille 2 descend à 65V environ
   - la largeur d'image est correcte (un peu plus grande qu'avec la EL38)
   - la HT gonflée monte à 520V
   - mais la commande de lumière fait varier les dimensions de l'image (la régulation n'agit pas, donc)
   - la stabilité horizontale est vraiment difficile à régler, et on est à la limite de décrochage (parfois, en haut de l'image, des lignes décrochent) Bon, c'est encourageant...ce n'est pas parfait, mais c'est déjà faisable: on obtient un balayage, une HT gonflée et une THT covenables, c'est déjà ça.





Essai N°20 : autre ersatz de EL38

J'ai donc modifié l'ersatz précédent, en me disant qu'il faudrait remonter la tension de grille 2 de la EL500 afin de profiter de la régulation de THT et donc qu'il fallait limiter la pente de la lampe. J'ai donc mis une résistance de contre-réaction dans la cathode.

Cet ersatz a donc :

   - une résistance de 82 ohm dans la cathode
   - une résistance de 18kohm dans la grille 2, toujours découplée par 100nF à la cathode vu du chassis, donc avant la 82 ohm

Les résultats sont bien meilleurs :

   - dimensions de l'image indépendants du réglage de lumière (donc la régul agit)
   - largeur d'image un peu supérieure aux dimensions du tube
   - HT gonflée de 520V environ
   - THT de 10,5kV
   - réglages de stabilité horizontale et de hauteur corrects

Voici deux photos de la même image, avec la EL38 (qui peut être usée), l'autre avec l'ersatz. La hauteur et la lumière ont été retouchées entre les deux photos afin d'avoir les mêmes références

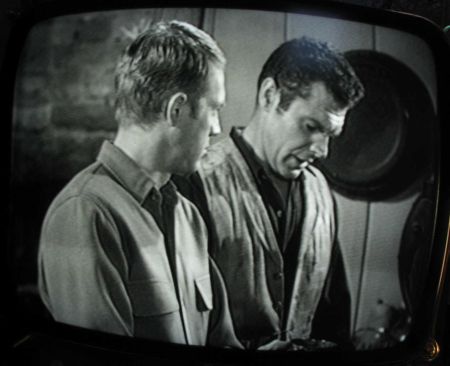

Avec la EL38:

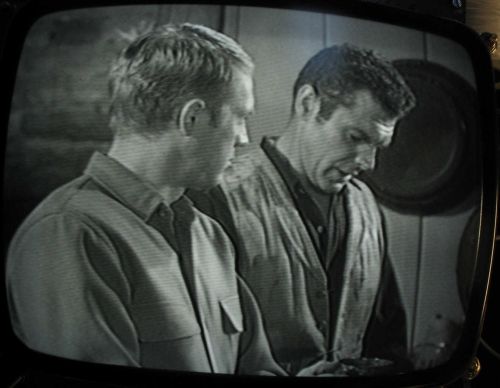

Avec l'ersatz à base de EL500:

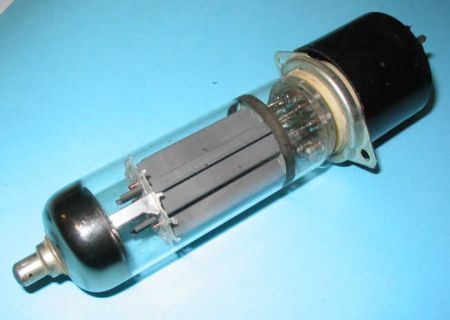

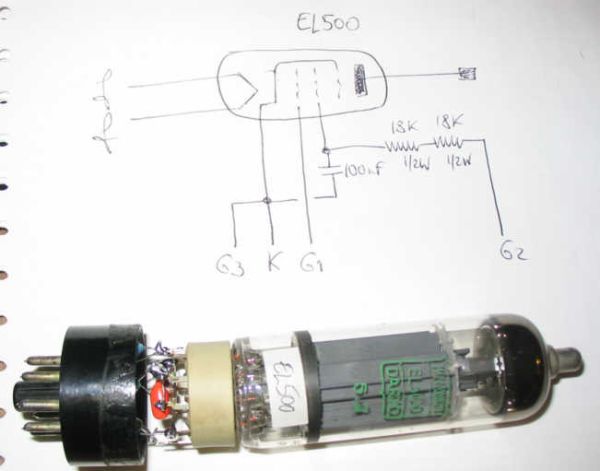

Voici à quoi ressemble cet ersatz:
