Je remarque déjà que le transfo d'entrée antenne comporte deux bobinages l'un au-dessus de l'autre, et de nombreuses prises vont au commutateur (noté K1); tout ceci ne me parait pas clair, je décide donc de déposer l'ensemble commutateur-bobines d'antenne....

Il faut dessouder 4 fils que j'ai répérés à l'aide d'adhésifs de couleurs différentes. Un fil vient de la prise d'antenne, les 3 autres vont à un des commutateurs de gamme qui se situent sous le châssis que je note K2a.

J'ai fait un petit croquis au brouillon avant de décâbler pour pouvoir remonter tout dans le bon ordre; une petite photo annotée peut s'avérer utile au cas où ...

Dépose du commutateur et repérage des fils:

L'ensemble déposé complètement du châssis:

Repérage sur la photo du câblage:

Ainsi déposé il est plus facile de dresser le schéma....

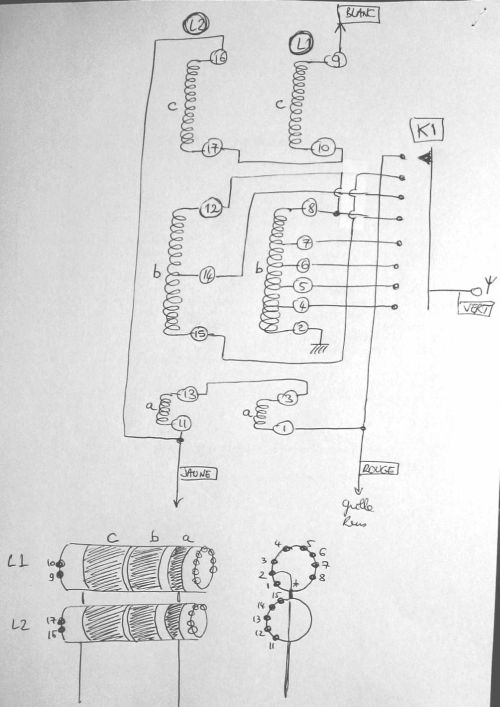

Voici ce que ça donne provisoirement (je referai le schéma au propre plus tard...)

J'ai repéré (arbitrairement) les 2 bobines L1 et L2, et leurs cosses de 1 à 17. Chaque bobine comporte 3 sections, notées a,b et c. On peut déjà comprendre que:

• - les sections b des 2 bobines sont en série, c'est le primaire d'antenne

• - grâce au commutateur K1, on relie l'antenne à tout le primaire ou seulement à une section du primaire (7 positions)

• - la 8° position du commutateur K1 relie l'antenne directement à la grille de la lampe Rens1204

• - les sections c correspondent certainement à l'accord en PO

• - les sections a sont en série avec les sections c et l'ensemble correspond à l'accord en GO

• - ainsi la commutation de gamme se fait bien en reliant le fil blanc ou le fil jaune à un potentiel fixe (en HF)

On remarque que la mise en série des sections ne se fait pas de la même manière selon qu'elle relie 2 sections d'une même bobine, ou 2 sections des 2 bobines; en effet, les 2 bobines étant collées parallèles, la mise en série se fait en reliant les débuts ou les fins des 2 sections (10 avec 17 et 3 avec 13).

Sur une même bobine, la mise en série de 2 sections se fait "normalement": fin d'une section avec début d'une autre (11 avec 16).

Vérification: à l'ohmètre, je mesure les résistances des différentes sections, afin de vérifier qu'il n'y a pas de coupure...d'ailleurs, le fil en l'air repéré au départ était en fait relié à la cosse 6. Je l'ai ressoudé. Voici les résistances:

K1 se manoeuvre sans problème, les contacts sont bons.

Puisque les bobines d'entrée et K1 sont déposés, il est facile d'accéder à CV1 afin de le régler (problème de jeu)

Le levier de commande est facile à régler, il suffit de serrer le boulon jusqu'à obtenir une rotation "grasse":

Déjà, je remarque qu'il n'y a aucun fil relié aux lames fixes de CV1...tiens, tiens .... A priori, normalement, elles devraient être reliées à la grille de la Rens1204 (fil rouge).

Conclusion: il y a eu intervention précédente, il faudra rétablir cette liaison.
