Remontage

Il est temps de remonter le HP et le châssis dans la caisse.

Rien de bien difficile, il faut faire très attention au cône du HP. Les fils sont posés sur les 2 vis du bornier, le châssis emboité dans la caisse, les 2 fils de sortie installés aussi sur le bornier, puis on visse les 2 écrous.

J'ai du cambrer différemment le support d'ampoule car la douille ne tombait pas bien en face du trou de l'enjoliveur. Bien sûr, l'ampoule est à visser après avoir mis le châssis en place !

Les boutons sont installés, y compris le nouveau.

Les commandes de ce poste sont classiques:

Le châssis est maintenu par 4 vis qu'il faut remettre.

Le L32W terminé, en ordre de marche

côté arrière...

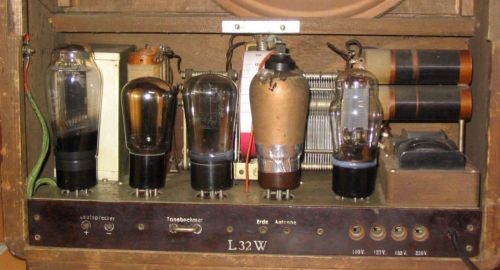

et le châssis

les lampes installées sont, de gauche à droite:

• 4613 triode de puissance
• REN1003 triode BF d'origine
• E438 triode réparée
• E442S lampe écran réparée également
• 506-B ersatz de valve à base de 5Y3

J'espère que cette remise en route vous aura intéressé et, qui sait, vous aidera lors de vos prochaines restaurations.

N'hésitez pas à me contacter pour me demander des précisions.

Pierre
