Multimètre PHILIPS type GM4256



Boitier principal d'alimentation : rénovation




7. Décâblage des composants

Ouf, le milliampèremètre est rénové, je peux donc poursuivre la rénovation de ce multimètre !

L'appareil est en deux parties : le boitier contenant l'alim et le pupitre supportant le reste. Lorsque celui-ci est ouvert, la place occupée est grande et ce n'est pas très pratique d'accès.
Le mieux est donc de séparer les 2 parties. C'est simple : une charnière à piano fixée à l'aide de 8 boulons les assemble. Et il n'y a qu'à décabler les 2 torons de fils :



Repérage et décâblage du toron de gauche

Puis, il suffit de tout démonter, en essayant le plus possible de dessouder car les isolants des fils sont assez fragiles ...Quelques photos peuvent s'avérer utiles au remontage :

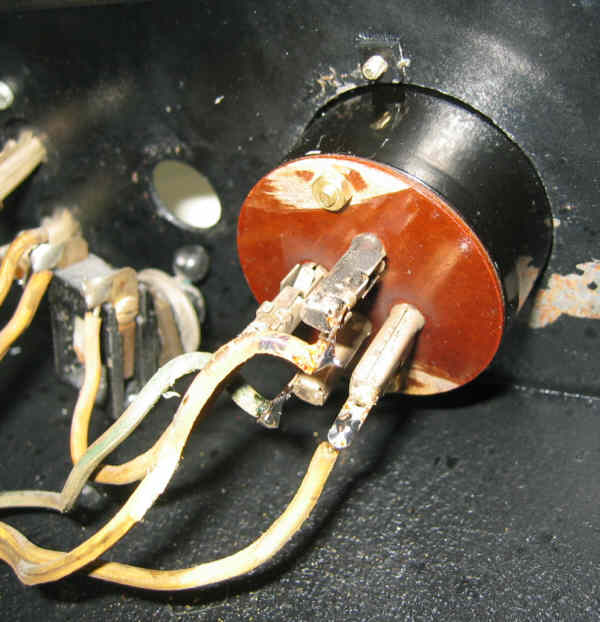

Les supports de lampes



La plaque de fond peut aussi être enlevée, ce qui facilite l'accès (cliquez pour agrandir)



Les prises supérieures doivent être décâblées pour être déposées




Les condos de filtrage sont à changer, donc je les décâble sommairement



La grosse résistance n'a pas besoin d'être dessoudée, il suffit de dévisser son support

En fait, on peut presque tout déposer sans dessouder ...


A part les prises



Les étiquettes et les rhodoïds ne sont pas frais du tout : à refaire donc



8. Peinture

Une fois tout déposé, j'ai décapé la peinture d'origine, puis j'en ai refait une à la bombe :

Seul l'extérieur a été repeint (cliquez pour agrandir)



Pour ne pas peindre les filets des trous taraudés, j'avais vissé des vis d'épargne



9. Remontage des composants

Je peux procéder au remontage des composants de l'alimentation.

Tout d'abord, les prises du dessus. J'ai du refaire les étiquettes :

Les nouvelles étiquettes imprimées à côté des vieilles. Version PDF

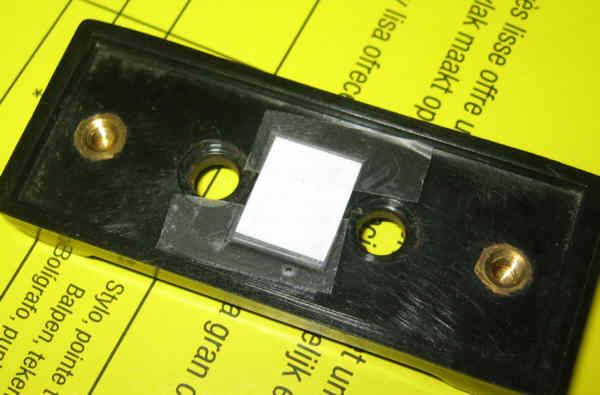

J'ai découpé des rectangles de 12x10 mm de transparent. On pose d'abord l'enjoliveur à l'envers, on pose le rectangle de plastique sur le troun puis l'étiquette et on scotche :




Les 5 prises réinstallées avec leur nouvelle étiquette (cliquez pour agrandir)




Remontage du disjoncteur dont j'ai vérifié le fonctionnement, ainsi que la prise secteur et la borne de terre



Vue du boitier avec les composants démontés pour la peinture, remontés. Notez qu'il faut maintenant enlever le 4° support (cliquez pour agrandir)




Petite adaptation pour faciliter le remontage du transfo : j'ai inversé le sens des 2 boulons car j'ai trop galéré au démontage pour les dévisser



10. Changement de quelques composants

Tout d'abord, les supports cassés des lampes.

En fait ce ne sont pas les supports qui sont cassés, mais la pièce intermédiaire qui les fait descendre dans le châssis, des cylindres donc, formant une sorte de puits.
Heureusement, il y en avait un intact : je m'en suis servi pour faire un moulage. Pour cela, j'ai d'abord du dériveter le support.

Le moule de la pièce à refaire

Voici la pièce brute, sortie de la coulée de résine :



Il faut la percer, l'ébavurer et la poncer :



J'ai fait 2 pièces identiques pour réparer les 2 cassées. Je peux alors reposer les supports par boulonnage et reboulonner les ensembles sur le châssis :




Boulonnage du support, de l'ensemble et recâblage de la valve



Boulonnage du support d'une des régulatrices



Les 3 supports reposés sur le châssis. Où sont les refaits, où est celui d'origine ? (cliquez pour agrandir)

Interrupteurs

Les inters ont vieilli, ils risquent de présenter des mauvais contacts, je préfère les changer ...

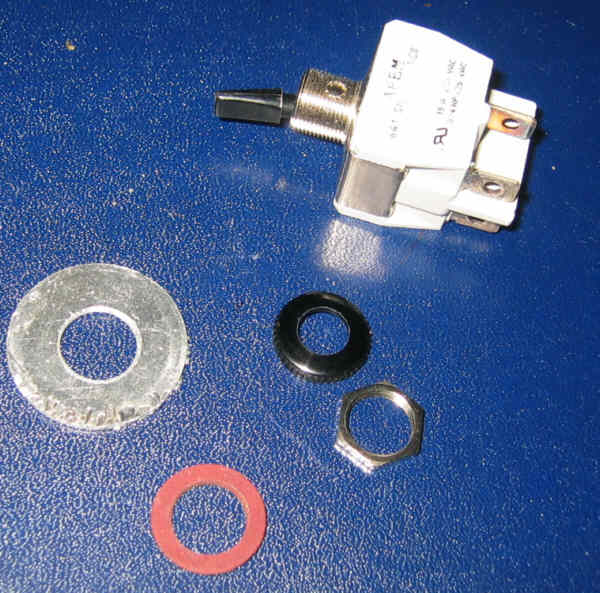

Les nouveaux interrupteurs sont montés avec une grosse rondelle car leur canon fileté a un diamètre plus petit que le trou du châssis. Le joint rouge sert de tube d'adaptation et s'insère entre le canon et le trou. C'est un simple joint de tuyauterie ...



Inter K3 général remplacé



Inter K1 chauffage valve remplacé

J'ai conservé (mais nettoyé) les plaquettes signalétiques :



Condensateurs de filtrage

Comme d'habitude, j'ai vérifié les condos d'origine : très très fuyards (des électrolytiques liquides), donc replacement par des chimiques modernes :



Et recâblage en place ...

Le dessus du pupitre rénové (cliquez pour agrandir)

Résistance R4

Elle avait disparu ... je l'ai remplacée par 2 résistances en série afin de faire 800 ohm :

Les 2 résistances sont maintenues par une tige filetée M4 (cliquez pour agrandir)

reste du recâblage



Nouvelle connexion +HT entre les 2 + des condos



Le fil de "programmation" de la tension secteur. Ici : 220V



Recâblage des stabilisatrices (cliquez pour agrandir)




Remplacement des condos goudron par des MKT



Refixation de l'étiquette PHILIPS



11. Vérification du transfo secteur

La vérification est simple : secteur sur la prise (plus exactement sur les fils au niveau des cosses car pour l'instant, je n'ai pas la prise spéciale de diamètre 6) et mesure des tensions :
Tout est OK !





A suivre : rénovation de la platine des connexions
