Fabriquer des résistances




Pas question de fabriquer des résistances, mais il s'agit plutôt de les camoufler !

Les résistances les plus simples à imiter sont celles qui étaient montées dans les récepteurs Philips des années 30.

Il y a au moins deux modèles :
-petites : longueur totale du corps = 43mm
-grandes : longueur totale du corps = 53mm



Pour les deux modèles, le corps a un diamètre de 4 mm, et il y a deux embouts de diamètre 4,8mm et de longueur 5mm
Peintes en noir, en général la peinture déborde sur les embouts métalliques.
Le marquage en gris comportait la valeur suivie du signe ohm et une date code.

Pour en refaire des semblables, il suffit d'envelopper des résistances modernes, après avoir fait éventuellement une association série, dans un cylindre de papier.
ce papier a les dimensions suivantes : 32x45mm



le papier est encollé au fur et à mesure avec de la colle rapide





De la colle remplit les 2 extrémités pour les fermer et simuler la soudure d'origine.



Attendre quelques minutes que la colle prenne suffisament



Les embouts sont faits en enroulant une épaisseur supplémentaire d'alu adhésif de 5 mm de large.



Voilà les résistances prêtes à être peintes



Le tout est peint en noir satiné.

voici les résistances peintes en cours de séchage



Le marquage pose un problème: comment procéder ?

en effet, pas moyen de reproduire des caractères soi-même et faire un marquage standard avec des couleurs, bien que possible serait anachronique.
D'où l'idée d'un marquage à base de points et de traits d'une seule couleur, facile à faire à l'aide d'un petit pinceau.

Les traits peuvent être faits verticalement et horizontalement, il est alors possible à l'aide de 4 positions de coder toutes les valeurs de la série de l'époque.

2 positions correspondent aux chiffres significatifs, les 2 autres servant de détrompage et de multiplicateur.

Certaines valeurs sont codées de la même manière, c'est le cas par exemple, du 3 et du 3,2. Peu importe, les valeurs de l'époque n'étaient pas critiques.
Le fichier suivant donne tous les détails de ce marquage:

Fichier pdf  Marquage des résistances

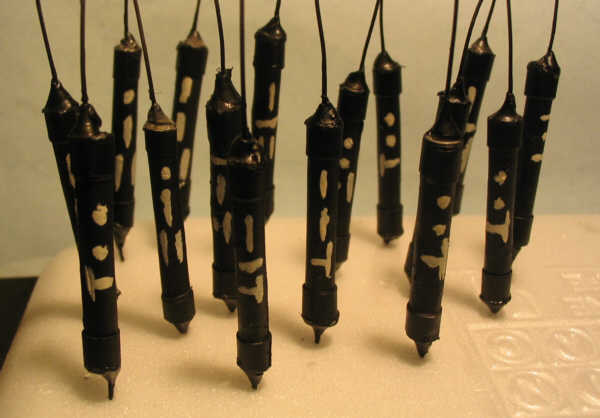

Voici les résistances marquées, prêtes à être utilisées. Comme on peut le voir, ce marquage est discret et ne dénote pas trop...
