L'idée est de réaliser 5 douilles du bon diamètre, prises en sandwich entre deux disques isolants qui seront fixés l'un sur le châssis, l'autre dessous.

Découper 2 carrés de PVC de 2 mm d'épaisseur de 50 mm de côté et imprimer le gabarit de perçage.




Monter les 2 carrés sur une perceuse à l'aide d'une tige filetée




tourner pour obtenir un diamètre de 45 mm. Polir




Pointer un des disques à l'aide du gabarit




Percer 2 trous (3mm) sur le premier disque, puis pointer ces 2 trous sur l'autre et enfin le percer également.
Bloquer les 2 disques ensemble à l'aide de 2 vis, puis percer les 5 trous (4,5mm)




Couper au coupe-tubes 5 morceaux de 20 mm dans un tube de laiton 3-4mm




Les réaléser à 3mm, puis à 3,2mm (pas plus de 3,3mm !)




Faire 6 ou 7 tours autour du tube de laiton d'un fil de cuivre de 1,5mm²




Couper 5 spires. Les aplatir et les serrer afin qu'elles coulissent à force sur les morceaux de tube







Poser tout à tour chaque douille debout dans un écrou M5, la spire sur l'écrou




Souder légèrement la spire sur le tube




Poser les 5 douilles sur un des disques




Poser le 2° disque par dessus




Boulonner l'ensemble







Essayer d'embrocher une lampe




Redémonter et peindre les disques en noir satiné.




Le remontage se fait sur le châssis directement.
Utiliser des vis à tête ronde et des rondelles éventail en dessous.

Même principe, sauf que le gabarit est différent et qu'il faut faire 6 douilles au lieu de 5.
Voici l'opération de pointage avec le gabarit:

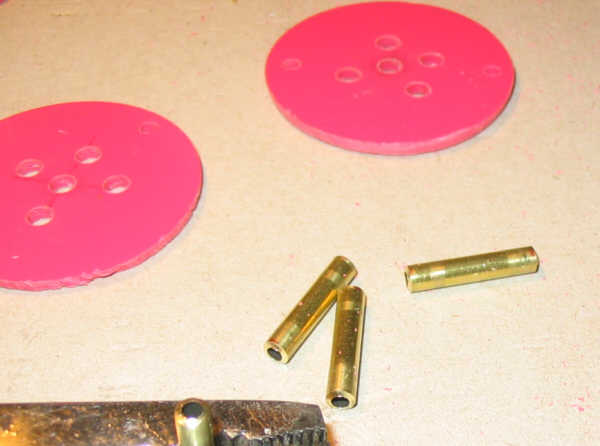

et les éléments constitutifs, avant peinture:




Autre différence avec le support 5 broches: dans le trou central, on doit mettre un 3° boulon pour assurer le maintien.
Une rondelle formée d'un simple écrou M4 est mise entre les 2 disques pour compenser l'épaisseur des spires de laiton autour des douilles.
Voici les 2 supports installés sur un châssis:
