Philips 730A
Caisse
J'aurais bien voulu installer le châssis dans une caisse de 730A...seulement voilà, pour trouver une caisse vide.... J'ai donc décidé d'en construire une, en copiant celle d'origine. J'ai fait des plans à partir de photos : Pour l'ossature, j'ai utilisé principalement du médium, plus facile à travailler que l'aggloméré. Voici les étapes de la construction ... La caisse est une boite dont le fond sera la face avant. Les côtés sont assemblés avec des quarts de ronds : Le baffle est en planche de sapin : La planche est fixée à la face avant par boulons collés : La face avant doit être découpée pour le HP et la cadran : voici un des boulons qui retiennent le baffle : Pour réaliser la feuillure arrière, des planches de contre-plaqué de 5 mm sont collées sur les côtés, le dessus et le dessous. Voici la feuillure du dessus :

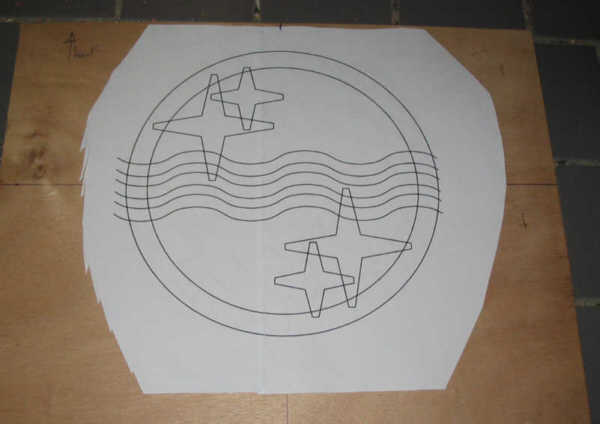

La face avant ouvragée vient en fait se rapporter sur la face avant de la structure. Elle est faite en contre-plaqué de 5 mm, recouvert de feuilles de placage. Pour faire le logo décoratif du baffle, j'ai fait un patron : que j'ai collé sur la planche de CP afin de le découper : Pour le placage, j'ai utilisé 3 feuilles disposées ainsi : Pour la découpe du cercle, j'ai utilisé un patron également : une fois le placage collé sur la planche de CP préalablement découpée, il faut découper le placage sur l'envers : voici la face avant découpée, posée provisoirement sur la caisse : quelques retouches à la pâte à bois sont nécessaires : enfin, la fenêtre de cadran doit être chanfreinée avant le collage de la face avant :

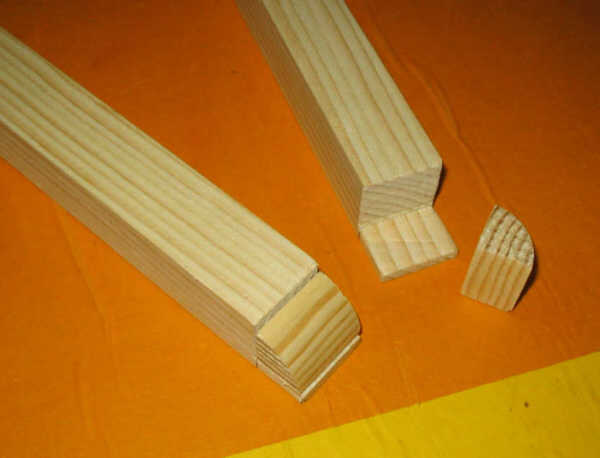

Un trou est nécessaire de chaque côté de la caisse, pour le passage des axes : les pieds sont en tasseaux de sapin, leur extrémité avant est faite en quart de rond : un coup de peinture noire : Les coins de la caisse sont arrondis. Pour faire le placage, il faut coller des baguettes pour faire un cintre : La feuille de placage est positionnée au milieu de la face du dessus : puis collée en suivant les cintres, sur les côtés et rabattue sous la caisse : L'intérieur de la caisse est peint en noir : ainsi que la planche du baffle : puis la face avant est collée sur la caisse. Les arêtes sont remplies de pâte à bois, creusée au doigt afin de faire un ménisque : Pour le vernis, j'ai pris une teinte merisier. Voici la première couche : puis j'ai trouvé que le logo décoratif ne ressortait pas assez, alors j'ai refait une couche sur celui-ci d'une teinte plus soutenue (chêne moyen): Il reste à fixer le châssis et le baffle dans la caisse et à confectionner le câble allant au HP : et à réinsérer les ersatz :
