Le HP, la caisse et le cadran
Le plus gros est fait finalement, ca n'a pas été trop lent. Il reste à remettre en état le HP (enfin l'empêcher de se dégrader plus, je ne vais pas le remembraner), remettre au propre la caisse et règler le problème de cadran qui est voilé et grignoté sur quelques centimètres, donc inutilisable en l'état.
Le HP
Le HP fonctionne, je l'ai testé avec un générateur BF.
Pour le démonter, on met le récepteur à plat. J'ai mis une serviette de bain derrière pour ne pas abimer la facade.

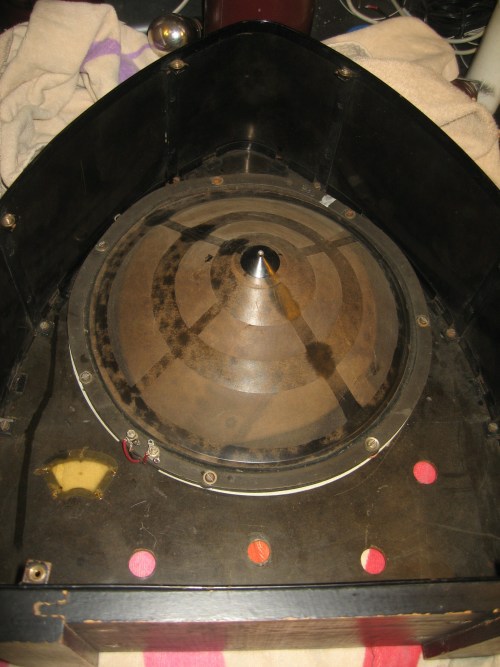

On voit le bornier de connexion. Sur chaque borne, 2 fils. C'est parce qu'un condensateur se trouve en parallèle sur le HP histoire de filtrer les résidus de HF et baisser le niveau global des aigus, ainsi que le souffle par la même occasion. Donc ce condensateur est derrière. C'est le condensateur C16 sur le schéma et il fait 8 nF.
Une fois le HP démonté, on apercoit ce condensateur.
Il est maintenu par une vis, et est facile à démonter.

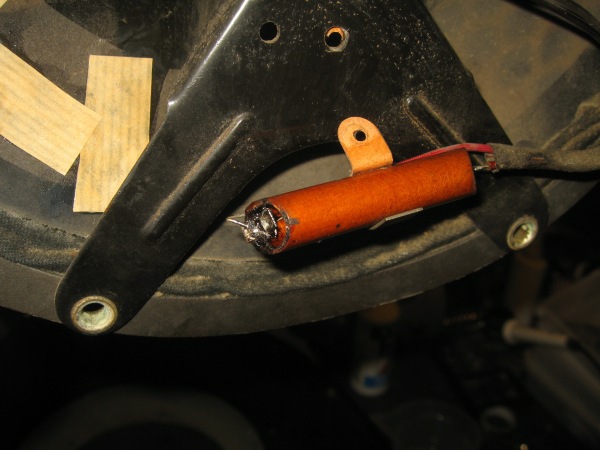

Comme c'est un vieux condensateur papier, je vais le remplacer.
Je vide l'intérieur en poussant avec un tournevis.
Je mets 2 condensateurs de 15nf en série, ce qui me donne grosso-modo les 8nf requis.
les déchirures du HP... Il est temps de faire quelque chose.
Je vais renforcer le HP avec du papier Kraft et de la colle à bois.
j'imbibe grassement des bandes de papier avec de la colle à bois et j'applique les bandes sur chaque déchirure.
Je mets ces bandes coté intérieur du HP afin qu'on ne les voit pas de l'extérieur.
L'ensemble sèche assez rapidement. On peut remonter le HP dans la caisse.
Nettoyage de la caisse
Pour le nettoyage de la caisse, je prends de la popote d'antiquaire. Ca fonctionne très bien sur ce genre de support.
Ne pas oublier de nettoyer la fenêtre du cadran...
Un peu sale sur les bords comme vous pouvez le voir. On finira les bords au coton tige.
Et voila une caisse toute propre...
Le cadran
Rien de spécial à signaler, si ce n'est que j'ai effacé les inscriptions d'origine avec de l'alcool, tourné le cadran de 45° pour qu'il puisse être manoeuvré sur l'ensemble de la course du CV et j'ai imprimé un nouveau cadran sur une feuille d'adhésif transparent pour imprimante laser.
Sans vouloir faire de publicité, ce transparent est super, la référence est L7784TM-25 chez Avery. Le conditionnement est de 25 feuilles et ca passe dans problème dans l'imprimante laser sans se coller au tambour. L'adhésif est extrêment fort, faites attention en le collant, c'est quasiment impossible à enlever...
On voit bien en bas du cadran, le bout que j'ai brulé avec le décapeur thermique...
Cliquez sur l'image ci-dessous pour le modèle imprimable.
