Remise en état d'un RCA modèle Radiola 20
Face avant : CV et bobine mobile
Les 3 CV et la bobine mobile sont vissés sur le cadra métallique incliné formant face avant. Il suffit donc de les dévisser. Le cadre nu. Les 3 CV et la bobine mobile. La bobine mobile a un support individuel et la commande se fait par biellettes L'ensemble des CV. Le tambour de commande est entre le premier et le second Une partie de la flasque du premier CV est cassée. Heureusement, j'ai tous les morceaux ! Détail du tambour. Les butées caoutchouc sont complètement sèches et dures, à remplacer.

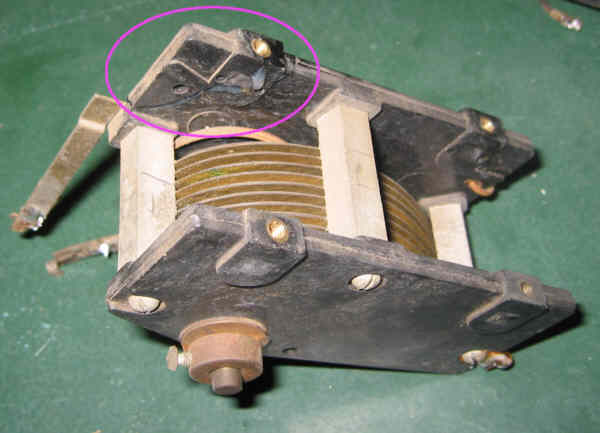

La flasque du CV réparée (recollage) Le cadre métallique repeint en noir martelé. Des passe-fils en caoutchouc ont remplacé les butées des tambours. Remontage des CV et de la bobine mobile sur le cadre métallique Attention, toutes les vis ne sont pas identiques !
