Remise en état d'un RCA modèle Radiola 20





Partie radio



9. Supports élastiques

Comme bien souvent sur ces vieux récepteurs, les lampes étaient microphoniques, donc le constructeur prévoyait des amortisseurs au niveau de la fixation du châssis. Passablement pourris, je dois les refaire.


Les moules en bristol. Un cylindre du bon diamètre, et un petit rectangle de PVC au centre.


3 aiguilles pour maintenir la rondelle à environ 4 mm du fond.

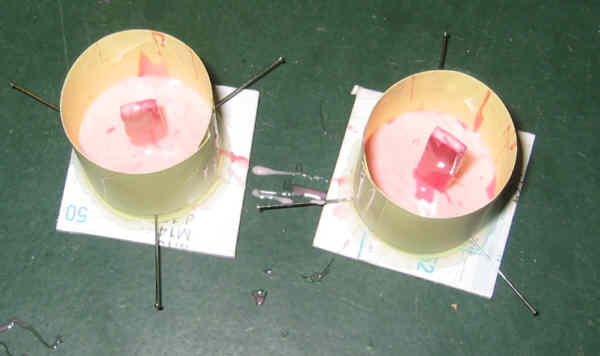

Du caoutchouc liquide est coulé jusqu'à recouvrir tout juste la pointe des aiguilles.


Les rondelles sont posées sur la surface du caoutchouc.


Le reste du caoutchouc est coulé par dessus les rondelles sur une hauteur de 4 mm pas plus.


Démoulage.


La rondelle doit bien sûr, être enlevée.


On obtient donc une grosse rondelle, fendue à mi-hauteur et comportant un trou rectangulaire en son centre. Il faut couper une portion d'arc pour encastrer la cornière du cadre métallique.



10. Condensateur de découplage HT

Il avait l'air bon, mais un peu fuyard. Je préfère le changer.


3 condos de 1µF/160V en parallèle et le tour est joué !


Le boitier refermé, le condo est refixé par l'étrier sur la traverse



11. Reconnexion

Une fois bien nettoyé et les composants vérifiés, le châssis radio peut être refixé sur le cadre.



Détails des amortisseurs.


Reconnexion des fils entre les CV et la bobine mobile et le châssis radio



à suivre
