Encore un radiola III ???

Cette fois, outre la modification pour recevoir les GO, j'ai décidé de construire un boitier qui contiendra l'alimentation secteur et un HP à pavillon !
Cet article va vous montrer ce que j'ai fabriqué ....

J'ai acheté un HP à pavillon énorme aux USA; il devait être intégré dans un grand appareil de radio ...
Il mesure plus de 50 cm de large, 35 de haut et autant de profondeur !
Voici la bête :




Le pavillon est en papier mâché, de bonne épaisseur et le moteur est en parfait état. Le son est excellent, les graves sont bien rendues et c'est surtout la raison pour laquelle j'ai décidé de faire cette étude !

Pour construire la caisse, j'ai utilisé du CP de 5 mm collé sur 2 cadres rectangulaires formant couples. Voici ce que ça donne :

Vue avant : on voit bien le cadre rectangulaire; les tâches grises sont des réparations à la résine de trous dans le pavillon


Vue de dessus : la découpe recevra le châssis du Radiola III (que j'avais acheté sans boitier, donc ...)



Vues arrières : on voit l'autre cadre rectangulaire et le moteur du HP

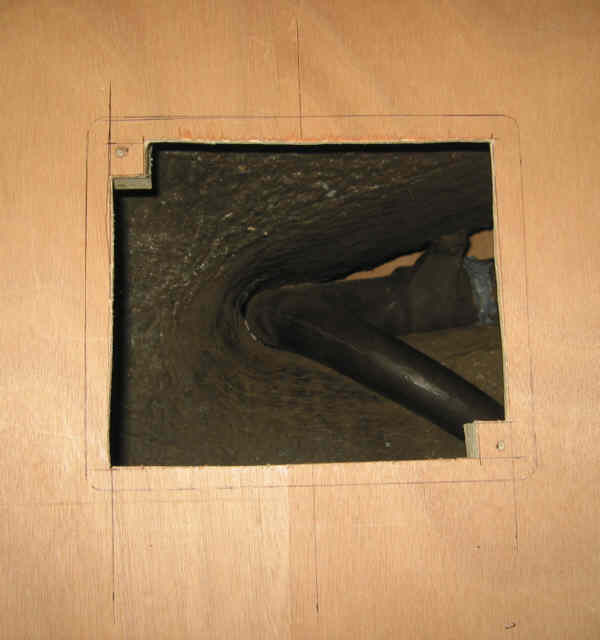

Vue de dessus, au travers de la découpe

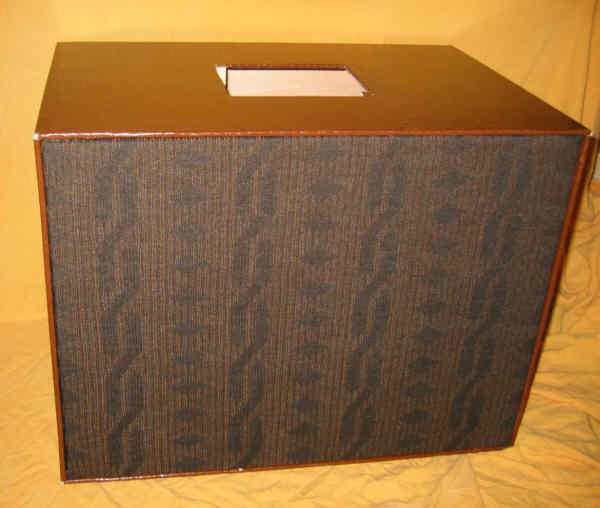

Une fois la caisse assemblée, je l'ai recouverte de simili :

Les parties en bois visibles sont peintes en noir. A gauche, le fond de fermeture, à droite, l'ouverture du panneau supportant l'alimentation


Vis laiton de fixation des fonds


Le câble du HP passe par une échancrure des 2 panneaux car il faut pouvoir le raccorder sur le dessus au Radiola III


Le HP est fixé sur le cadre par 4 boulons à têtes hexagonales sur lesquelles les aimants du cadre de la toile viennent coller


Détail du cadre de la toile avec 4 aimants néodyme; la toile est un tissu collé et agrafé


La caisse prête à recevoir la partie radio et l'alimentation

Voici son schéma :


J'ai rebobiné les secondaires d'un petit transfo pour obtenir les bonnes tensions.
Les composants sont soudés sur cosses-relais et sur une plaque d'époxy installée sur le fond arrière droit (le plus petit) :

A gauche, un bornier de raccordement au poste, à droite l'écrou papillon qui serre la plaque sur le fond en CP



En bas, la prise secteur; notez l'étiquette de repérage du bornier

Je passe sur la modification du variomètre, il suffit d'aller voir ici

Le transfo BF étant coupé, j'ai décidé de faire autrement que le rebobiner; J'ai utilisé un transfo LT44 acheté chez GOTRONIC , intégré dans un petit boitier en fer blanc.
Voici le gabarit de découpe et de pliage du boitier (dans une boite de café instantané, comme d'habitude ...):


Le raccordement des fils se fera grâce à une barrette à 4 cosses; voici le boitier :



Le transfo LT44 est soudé par ses 2 pattes au fond du boitier puis raccordé :


Puis l'ensemble est installé sur la partie radio (qui a par ailleurs été rénovée comme à l'habitude) :

La partie radio peut alors être vissée sur le haut de la caisse :


Sur cette photo de l'intérieur, on voit qu'il y a de la place ! Notez un des 2 petits cubes en bois dans lesquels on visse les 2 vis de fixation


Raccordement des 5 fils d'alimentation


Passage du câble du HP dans l'échancrure


Vissage du fond arrière droit, et connexion du câble sur la sortie "Phones" du radiola III



Vue du dessus

Les résultats sont impressionnants : avec 2 lampes on reçoit vraiment fort et avec une très bonne qualité sonore !

Branchement de l'antenne position 2, cavalier sur 4 : réception de France Inter !


Une petite plaquette regroupe les 4 combinaisons de branchement avec les index pour chaque station reçue



Cette plaquette est attachée par une ficelle à une des vis de fermeture du fond

Pour finir, j'ai mis 2 pieds formés de 2 tasseaux d'environ 28 cm de long peints en noir :


Ces pieds sont boulonnés sur le fond. Deux patins en feutre évitent de rayer les meubles


Sans le panneau arrière, on voit mieux le radiola III par le dessous

Quelques photos pour terminer :
