Pourquoi ne pas essayer de recevoir les grandes ondes ? En effet, en PO, il n'y a guère d'émetteurs et en plus, ce genre de récepteur ayant été étudié à une époque où les émetteurs étaient encore plus rares, leur sélectivité n'est pas merveilleuse, ainsi, on reçoit tout de même assez mal cette bande.
L'avantage des GO est que même en journée, on reçoit toujours les 5 grands émetteurs, du moins au moins 3 des 5 suivant la région où on habite.

Que faire pour recevoir cette gamme ?
- avoir un oscillateur local prévu pour les fréquences de cette gamme
- modifier l'entrée HF du poste, c'est-à-dire le cadre.

Cependant, je n'ai pas envie de changer le cadre : je veux conserver l'aspect extérieur du récepteur. Il faut donc trouver "un truc".
et le truc, c'est un transfo ! Comme pour un HP en fait, c'est une question d'adaptation d'impédance :
- le cadre prévu pour les PO doit avoir une inductance de l'ordre de 100-150µH
- en GO, il faudrait qu'il ait une inductance 15 à 20 fois plus grande
- autrement dit, il suffirait de faire un transfo élévateur de rapport 4 à 5 environ car dans ce cas, le rapport des impédances (et donc des inductances) serait de 16 à 25 fois plus grand

Ce transfo doit avoir primaire et secondaire très couplés pour avoir une bonne transmission
De plus, l'inductance du primaire pour avoir le maximum de transmission aussi, devrait égaler celle du cadre
Enfin, l'idéal serait d'avoir une capacité répartie du secondaire la plus faible possible, comme un cadre.

La solution, la voici :


sur un tube de carton bakélisé de diamètre 28 mm (récupéré d'un transfo HF de poste ancien), le primaire est d'abord enroulé : 123 tours de 6/10 spires jointives. Ce nombre a été déterminé expérimentalement pour que l'inductance du primaire soit la même que celle du cadre; voici les mesures d'inductance :


en haut, le cadre PO du poste : 133 µH
en bas, le primaire du transfo : 131 µH. C'est bien comme ça, inutile d'essayer de faire mieux !
La bobine a une longueur de 78 mm environ.
Pour minimiser la capa répartie du secondaire tout en ayant un bon couplage, il n'y a qu'une solution :
- faire une bobine aussi longue que le primaire
- l'éloigner un peu avec deux tours de bristol sur le primaire
- utiliser du fil sous soie (15/100)
- comme j'ai du faire 2 couches de 300 tours (à cause de l'épaisseur de la soie), j'ai croisé les couches, c'est-à-dire bobiné la seconde à l'envers. Ainsi les spires des 2 couches ne sont jamais parallèles mais se croisent (deux fois par tour)
- bien sûr la mise en série se fait par un fil qui relie les 2 extrémités opposées des 2 bobines.
et voici les mesures d'inductance du secondaire :


en haut, le secondaire seul, on arrive à presque 4 mH !
en bas, le primaire est chargé par le cadre, là, le secondaire présente une inductance d'un peu plus de 2 mH; j'aurais pu enlever quelques tours, mais bon ...
A noter : la faible capacité répartie pour 600 spires jointives : 80 pF !
Voici ce transfo, provisoirement installé dans le pavillon du HP durant les premiers tests :

En PO, ce récepteur fonctionne sur l'harmonique 2 de l'oscillateur, ce qui fait que cet oscillateur balaie la plage 300-700kHz environ.
En GO, pas la peine d'utiliser le même principe, les fréquences sont suffisamment basses même en battement supérieur : 180-500 kHz suffiront amplement.
Par contre, pour éviter les fuites magnétiques et donc les couplages néfastes, on peut reprendre le même principe des 4 bobines à champ inversé, comme à l'origine.
Voici les caractéristiques de ce transfo :


Les bobines sont faites avec des rondelles de résine, le fil utilisé est du 15/100 sous soie en vrac. Les bobines sont toutes enroulées dans le même sens, celles de grille comporte 250 tours, celles d'anode 210.
Les bobines sont espacées de 33 mm d'axe en axe, les gorges faisant 4 mm.

Voici la maquette de ce transfo à la place de celui PO :


A titre indicatif, voici les mesures d'inductance de chacune des bobines de grille, puis du couple en série :


A noter le couplage quasi nul des 2 bobines : le couple fait 1311 µH alors que la somme des 2 fait : 645 + 673 = 1318 µH !
Durant les essais, j'ai utilisé des bobines d'anode à prises (voir photo) à 180-210-240 pour déterminer le nombre optimal :
- oscillation possible sur toute la gamme avec un réglage de chauffage normal
- pas trop d'harmoniques

Ainsi, la meilleure valeur est 210 tours, mais ça fonctionnait bien aussi avec 240...

Bien sûr, je veux conserver la possibilité de recevoir la gamme PO; il me faut donc une commutation -simple et pas trop voyante- pour passer de PO à GO et inversement.

pour le cadre, il faut mettre en service le transfo uniquement en GO, alors qu'en PO, la liaison sera directe.
pour l'oscillateur, la commutation doit permuter les 2 transfos (celui d'origine PO et le nouveau GO)

Voici donc, le principe de ces commutations, faites avec des cavaliers :



Il faut donc 4 cavaliers, 2 seront à proximité du cadre et du transfo HF, les 2 autres à proximité des 2 transfos d'oscillateur.
Bien entendu, il importe de minimiser les fils de liaison ...

On a l'impression qu'il y a de la place dans cette mallette...et bien j'ai été très surpris !
J'avais décidé d'installer le nouveau transfo d'oscillateur à côté de l'ancien, les cavaliers à proximité. Pour cela, j'avais vaguement mesuré (c'est là l'erreur) l'espace ...
voici ce que j'avais construit :



l'ensemble avait été remonté en place :


c'était propre...mais au moment de refermer le panneau avant...horreur ! les bobines venaient toucher le moteur du HP ! Il manquait 5 mm d'espace.
Il a donc fallu réviser ce plan ...

J'ai donc démonté cette première version et reposé normalement le transfo PO à sa place :


puis j'ai d'abord fait une petite platine pour les cavaliers :



platine que j'ai installée près du connecteur du catacomb et j'ai coupé 2 des 4 fils qui reliaient le transfo PO et raccordé ainsi :


a noter que le fil allant du CV au transfo PO, doit maintenant être relié au point commun d'un des cavaliers !

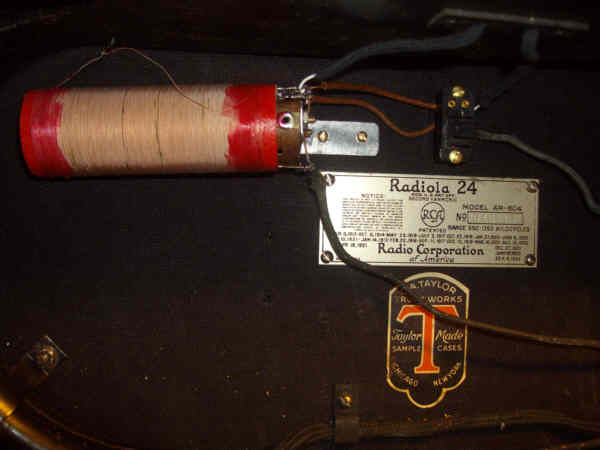

voici la platine fixée :


à noter que j'ai utilisé des doubles cavaliers, plus simple à utiliser.
Le transfo d'ol GO est câblé sur une seconde platine :


a noter le support contre-coudé qui permet de surélever la platine.
Car cette platine est fixée sous le CV, par 2 boulons de la charnière piano du panneau avant :


il n'y a plus qu'à raccorder les 4 fils, 2 vers les cavaliers, les 2 autres vers le bornier du Catacomb :


le fil sous teflon blanc est caché dans des lacets noirs, c'est plus joli ...
Quelques essais pour vérifier que l'oscillateur oscille bien sur les 2 gammes, et ça marche.

Après avoir arrêté le fil par du vernis, j'ai confectionné une petite cornière de fixation. Le commutateur à cavalier, lui, sera fixé directement sur le fond de la caisse par 2 vis à bois et 2 entretoises :


la bobine et le commutateur sont d'abord précablés :



puis les 2 fils qui allaient au cadre (-C et E HF) sont raccordés :


enfin, la bobine et son équerre et le commutateur sont vissés sous le pavillon :


puis les 2 nouveaux fils allant à la prise du cadre sont câblés (et cachés dans un lacet):

Vu que j'ai déjà validé le fonctionnement sur les maquettes, cet essai est rapide : ça fonctionne bien : en PO, comme avant, et en GO, on reçoit correctement 4 stations :


Le cadre est tout à fait efficace, on arrive à annuler la réception en le tournant.

les surprises d'un super-hétérodyne
petite anecdote : pendant les essais, le récepteur étant commuté en PO, je recevais France Bleu 864 kHz le CV d'OL sur l'index 31.
je veux passer en GO et je commence par changer le double cavalier d'oscillateur : et je reçois toujours France Bleu !

explication:
remarquons d'abord, qu'en GO, on reçoit Luxembourg 234 kHz sur l'index 31
la FI est de l'ordre de 40 kHz.
Donc, l'OL oscille à 234 + 40 = 274 kHz
Or, l'harmonique 3 est de 274*3 = 822 kHz
et cette fréquence ajoutée à la FI, donne : 822 +40 = 862 kHz ce qui est vraiment proche de la fréquence de France Bleu !

Moralité: : se méfier d'un super-hétérodyne !!

Je me suis amusé à imprimer 2 cadrans sur lesquels j'ai reporté les stations reçues en GO et j'ai fait quelques photos, les voici :


Le cadran d'accord du cadre :


et celui de l'oscillateur local :

remarquez les doublons : en effet, on peut recevoir les stations avec le battement inférieur ou supérieur !
