Remise en route du poste Rees-Mace modèle Gnome





Finitions et remontage



20. Remontage

On peut maintenant remonter la radio ...

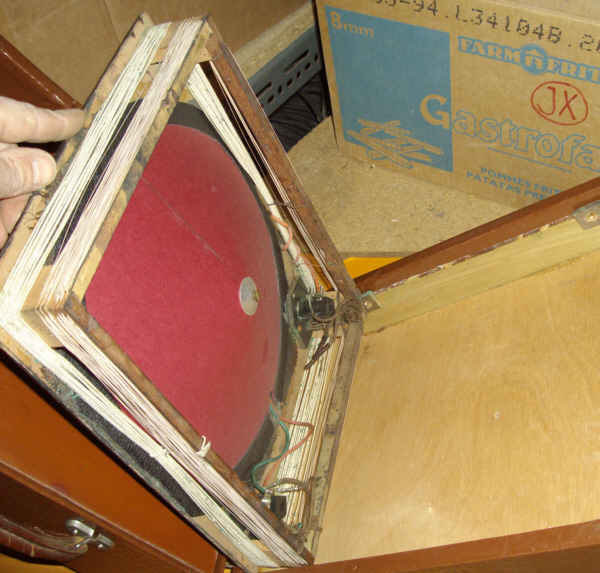

Le baffle-cadre, en faisant passer les câbles par les échancrures du rabat intérieur:


une petite vérification du cône avant de fermer :

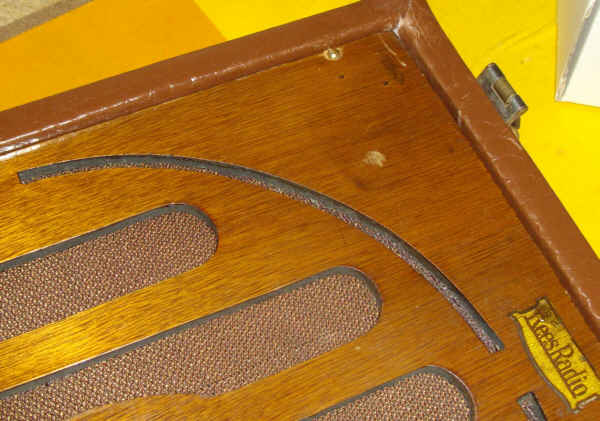

Les vis sont changées :

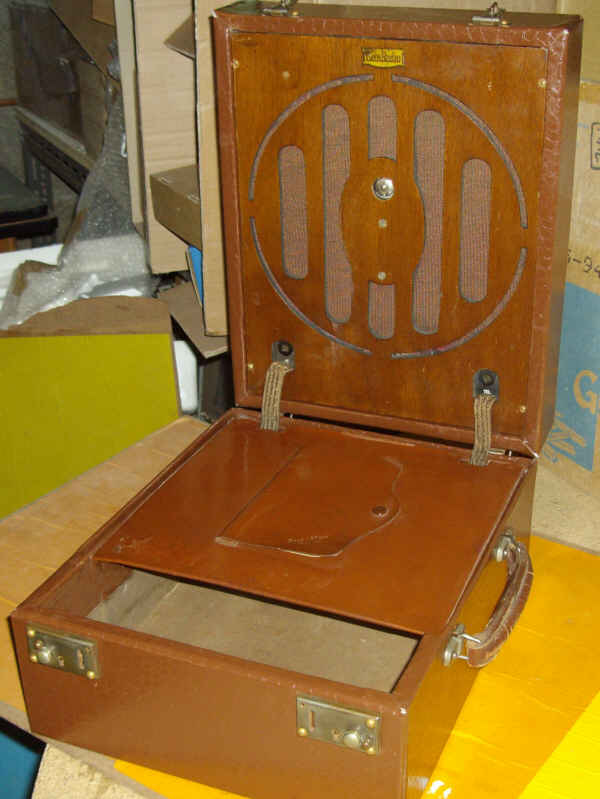

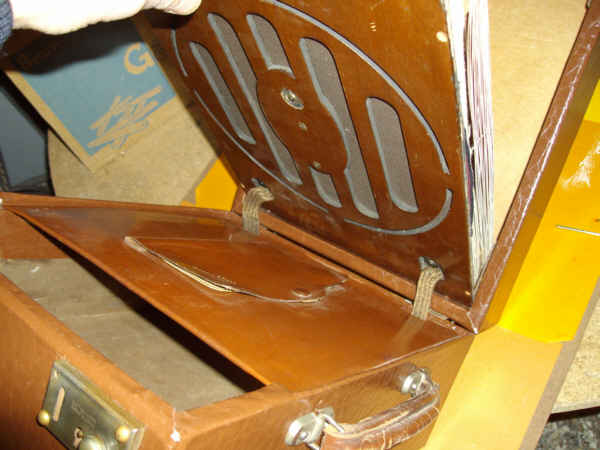

Voilà la mallette équipée du baffle :

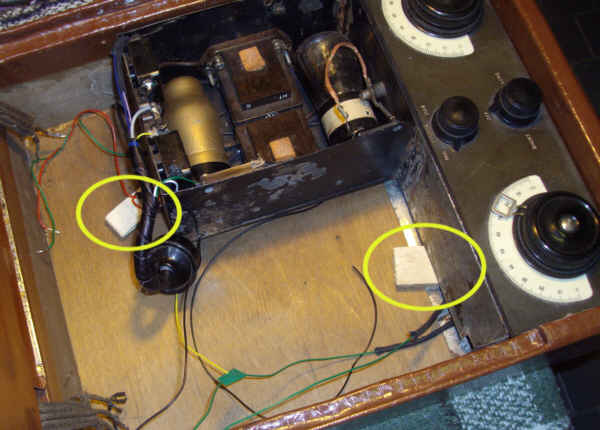

Pour fixer le châssis radio, il faut le surélever pour pouvoir plus tard insérer le carton de finition. Pour cela, j'ai mis deux cales en bois de 10-12 mm d'épaisseur :

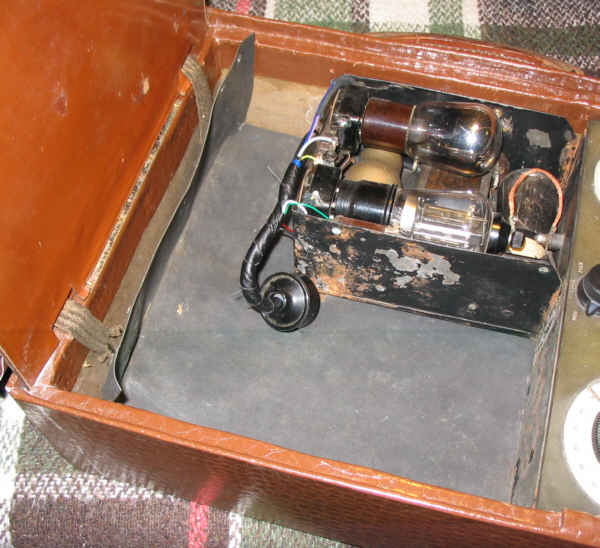

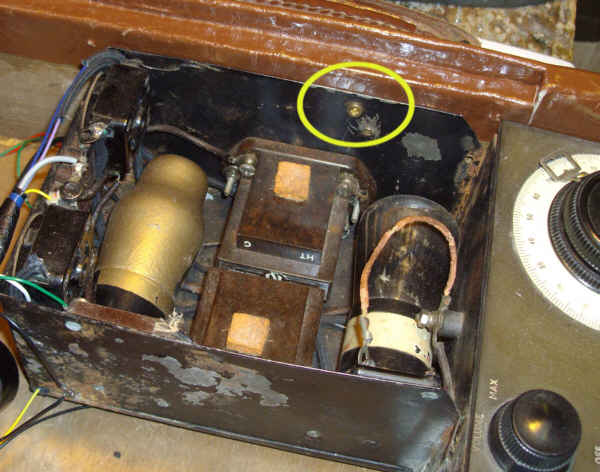

le châssis est fixé par deux vis; une dans la boite des lampes :

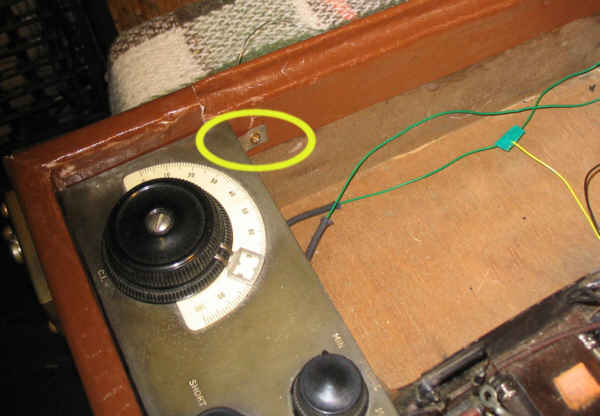

L'autre, dans le coin gauche du cadran :

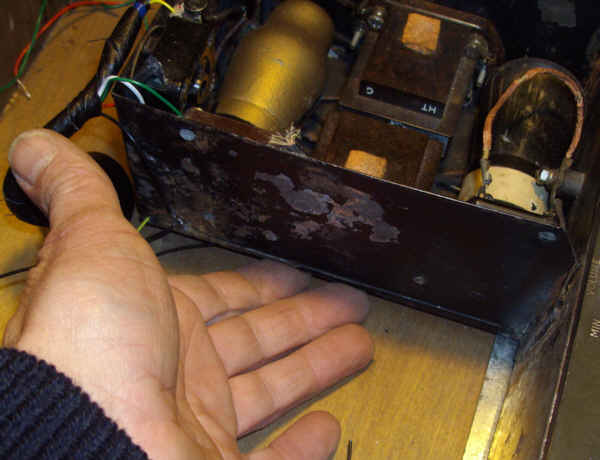

Voilà, je peux passer les doigts dessous, c'est ok :

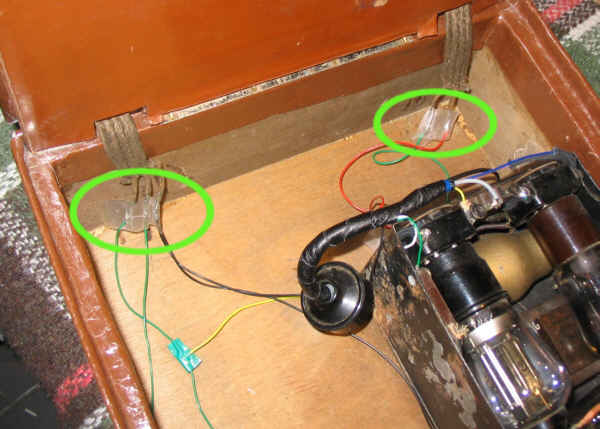

Il faut raccorder les 5 fils qui vont au cadre et au HP :


L'isolation peut être sommaire, peu importe :


Maintenant, il faut cacher tout ces fils par le carton noir récupéré au démontage, il s'encastre sous le châssis :


et est fixé par 4 vis près des connexions (il les maintient aussi) :




21. Construction de l'alimentation définitive

Voilà, la mallette est terminée, la radio est remontée, je peux installer l'alim. Avant, je dois la construire : la maquette doit être remise en "forme" !

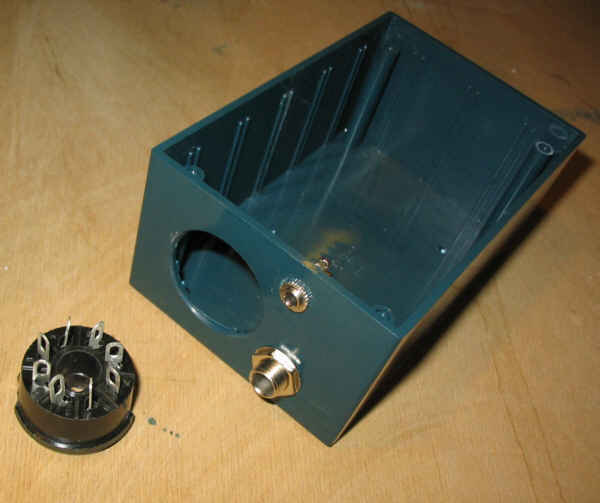

Le convertisseur est installé dans un boitier. Il faut tout d'abord percer celui-ci pour installer les embases :

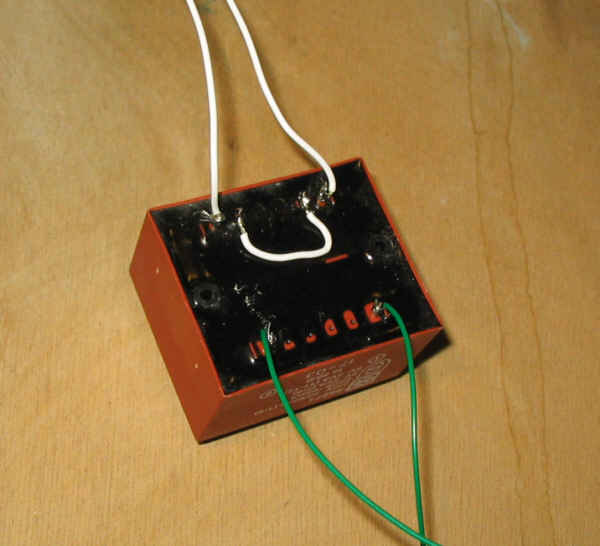

Les fils du transfo sont soudés :

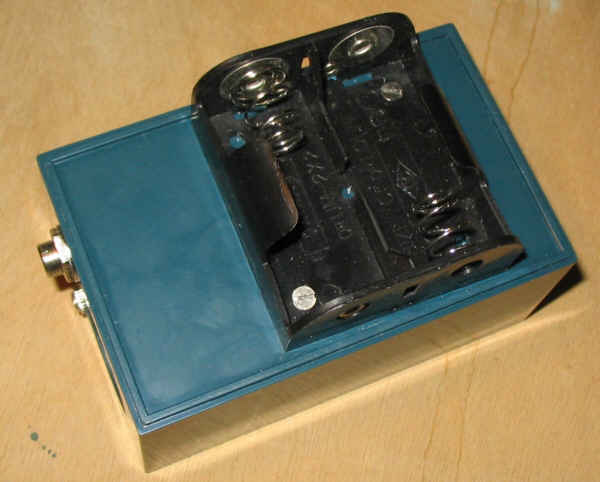

le coupleur des 2 accus de chauffage est boulonné sur le boitier :

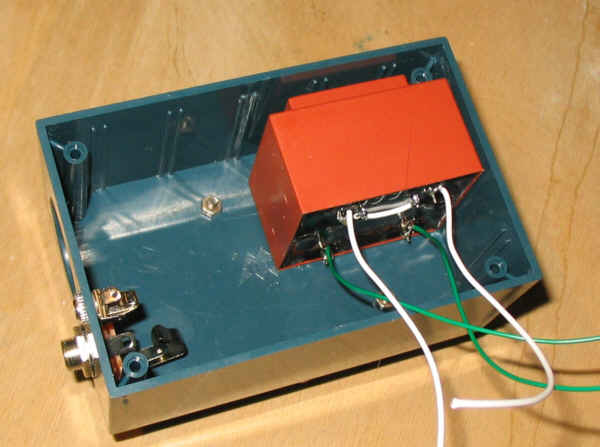

puis le transfo est collé dans le boitier :

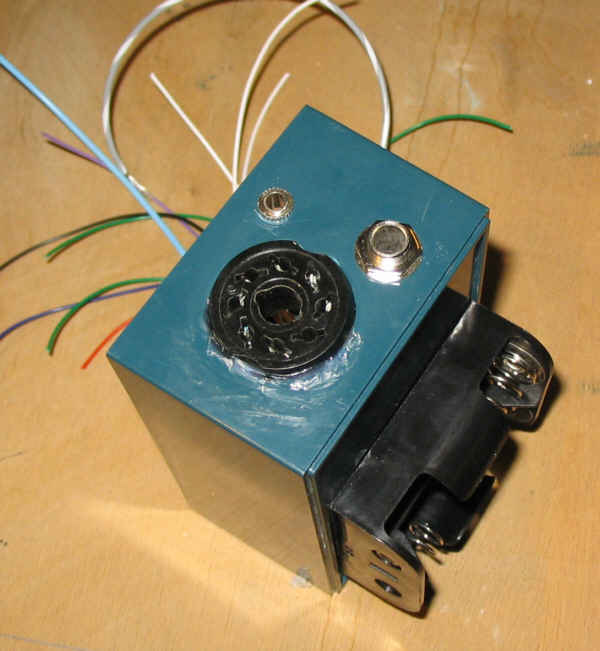

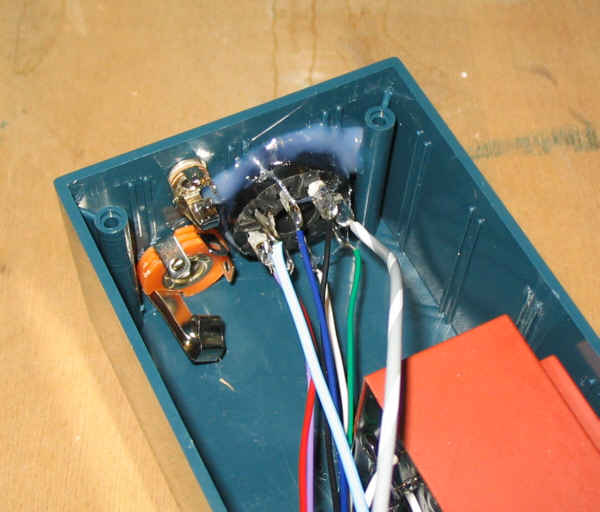

L'embase octale, équipée de ses fils est collée également :

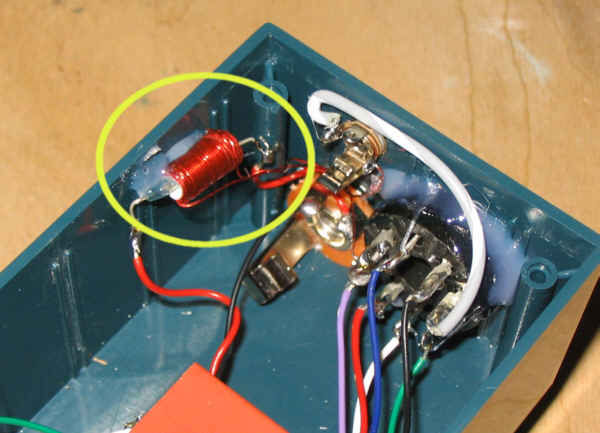

Le relais d'intensité, récupéré de la maquette, est collé sur la paroi :

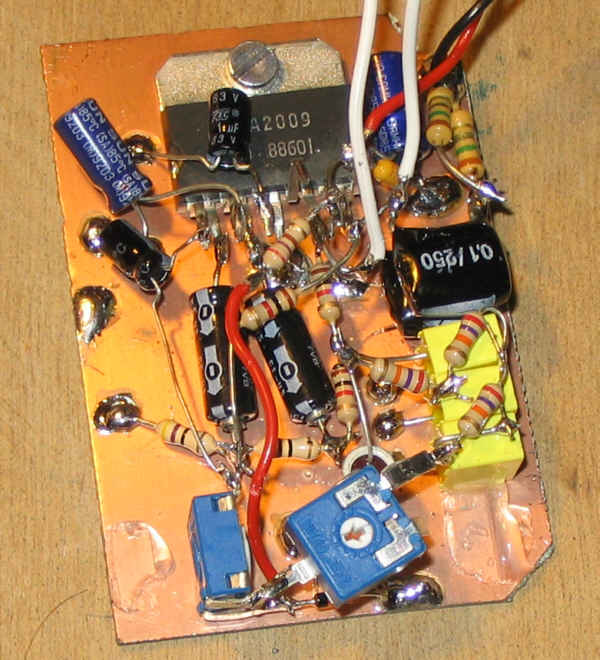

Le convertisseur est soudé sur une plaque beaucoup plus petite que cellede la maquette :

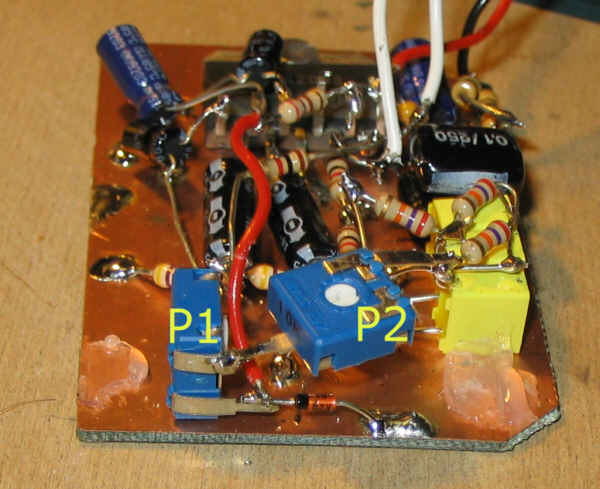

Notez les 2 réglages (P1=amplitude, P2=pureté sinus):

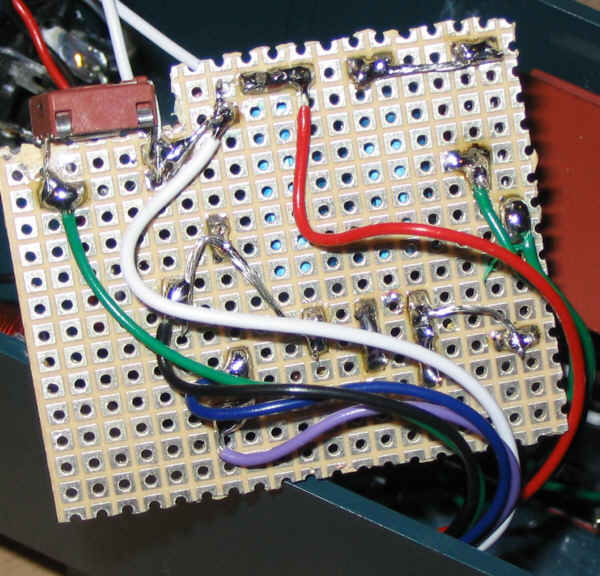

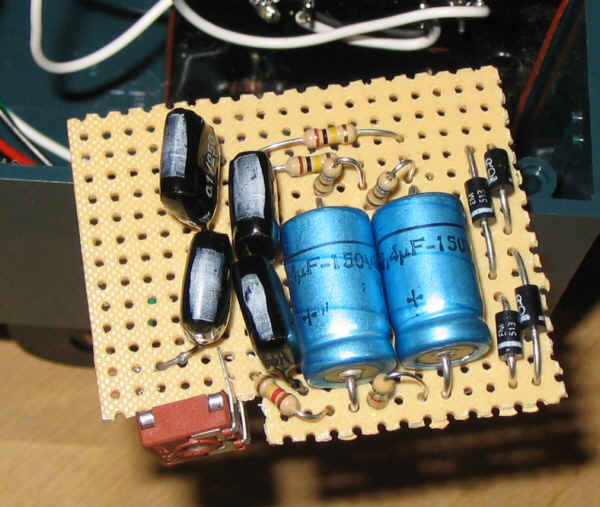

L'alim secondaire est câblée sur une petite plaque de pastillé :

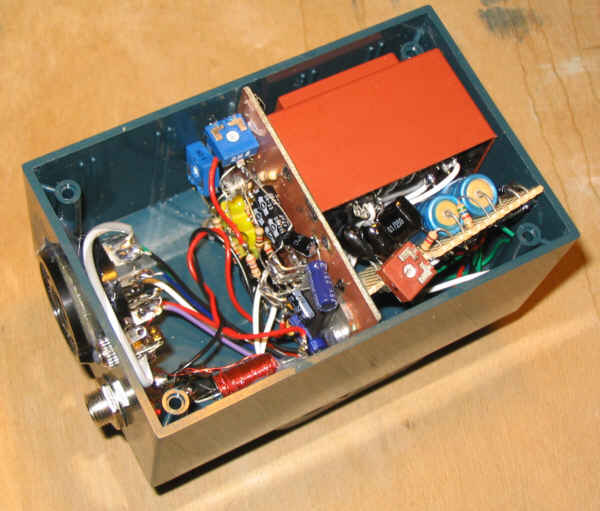

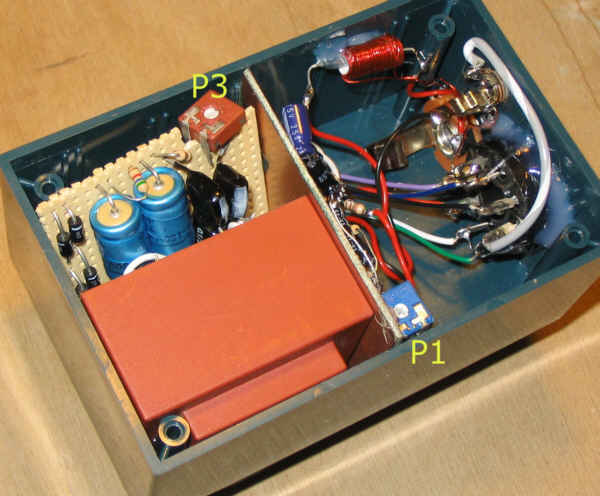

Puis les 2 plaques sont insérées dans le boitier :

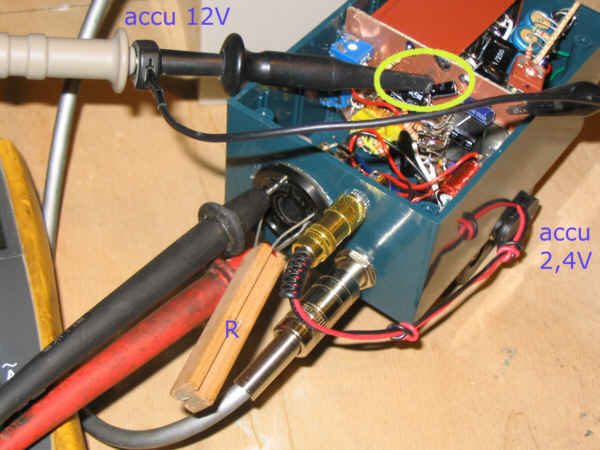

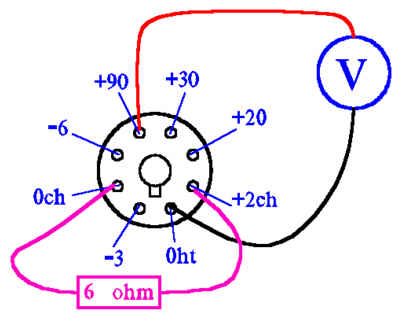

Pour vérifier le fonctionnement et régler l'alim, voici comment faire; connecter les 2 accus et mettre une résistance de l'ordre de 6 ohm sur la prise octale :

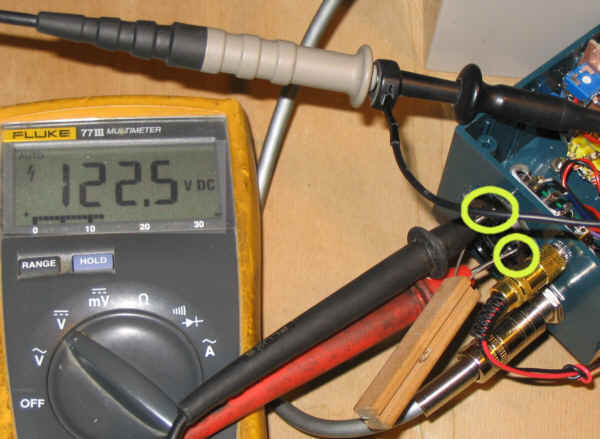

Installer la sonde de l'oscillo sur la sortie de l'oscillateur et le voltmètre entre 0V et +90V:

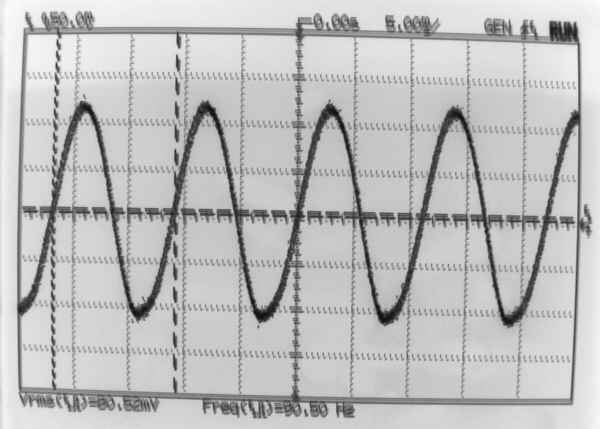

Il suffit alors de régler P2 pour obtenir un sinus à peu près propre et P1 pour obtenir environ 120V (on est à vide, cette tension diminuera avec le poste branché):



Notez la fréquence plus élevée (90Hz) sur la version définitive; en effet, j'ai mis des condos de 330n au lieu de 470n dans les cellules de déphasage de l'oscillateur (pour des raisons de place). Peu importe, le filtrage n'en sera que meilleur ..

Voilà, l'alim est ok.



22. Installation de l'alimentation

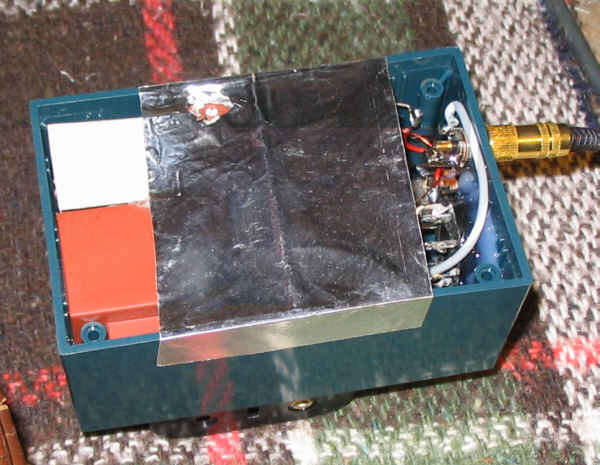

Le bloc d'alimentation est fermé simplement par un bout d'alu adhésif :

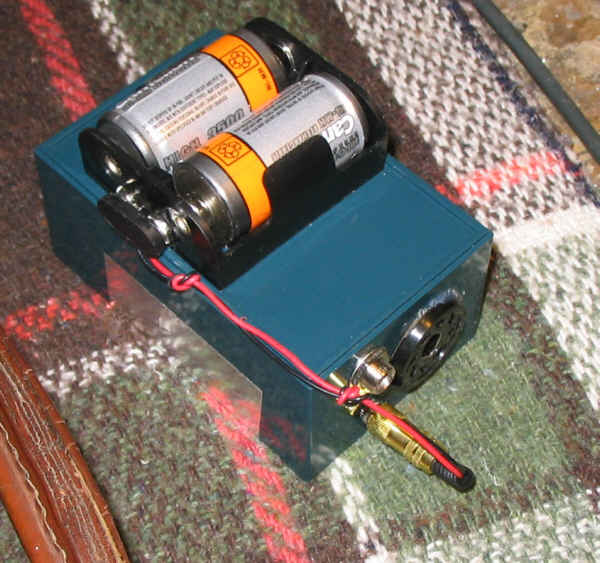

Les accus sont en place dans leur support, le jack est raccordé :

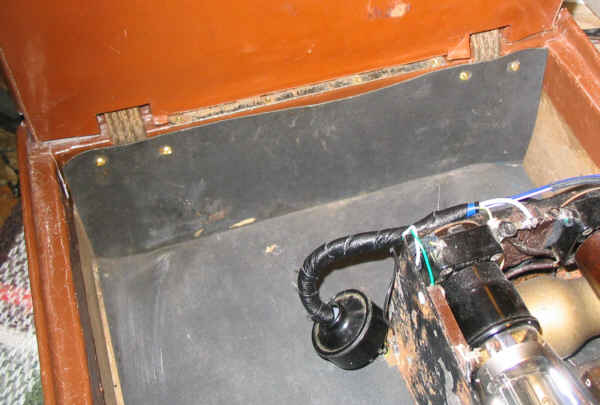

Il suffit de le mettre dans le petit coin droit :

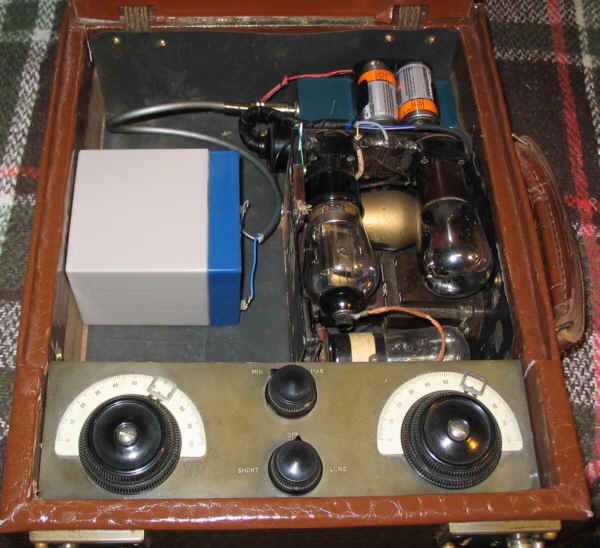

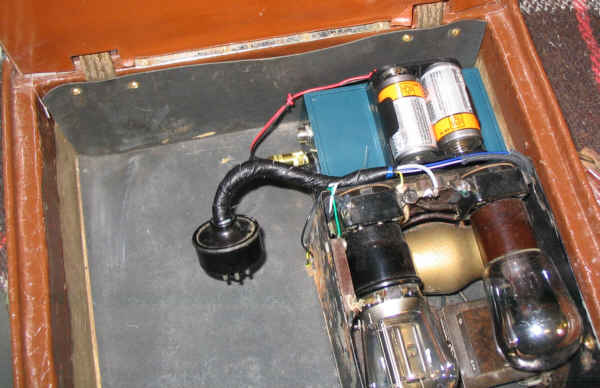

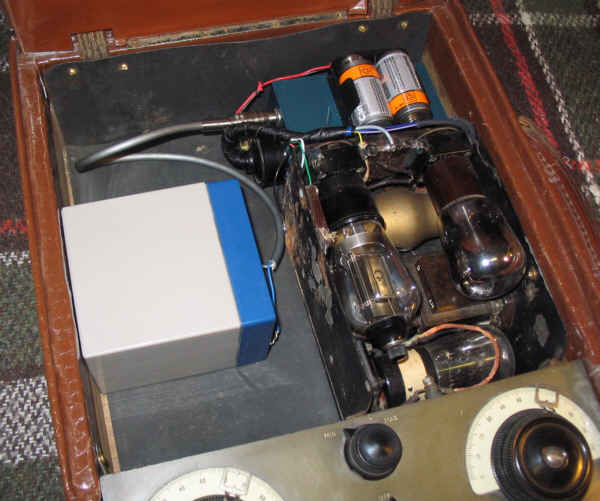

et de raccorder la prise octale; la batterie 12V s'installe à cet endroit :

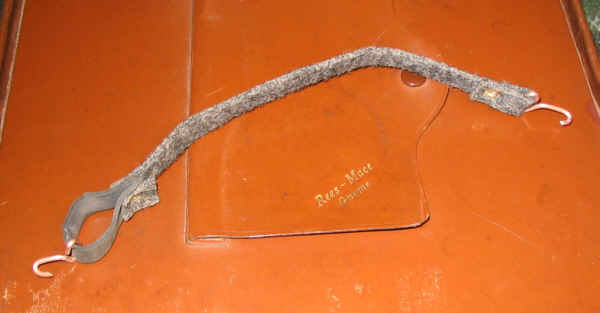

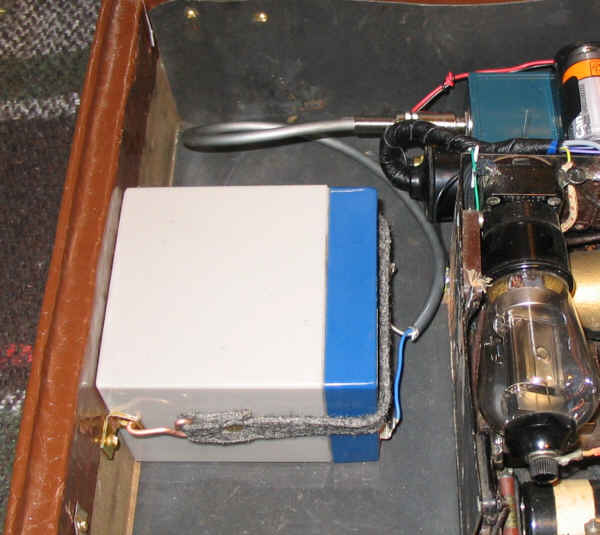

pour la mintenir, car elle est lourde, j'ai confectionné une bride avec un bout de feutre costaud (tapis de sol) promongé par un bout de chambre à air, le tout riveté. Deux crochets terminent cette bride :

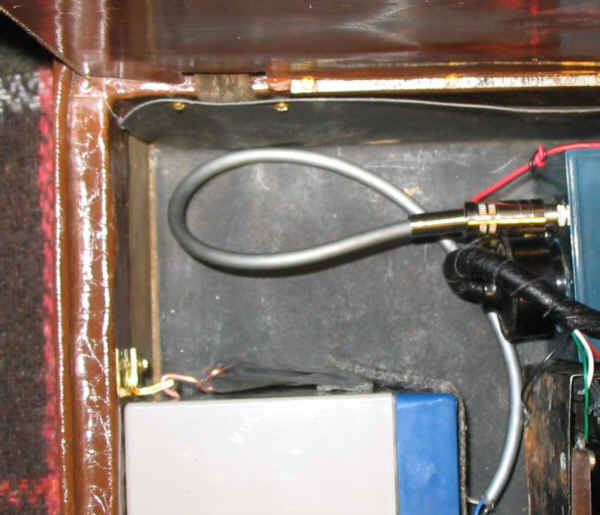

Deux équerres ont été vissées dans la cloison, ainsi la batterie est bien maintenue :

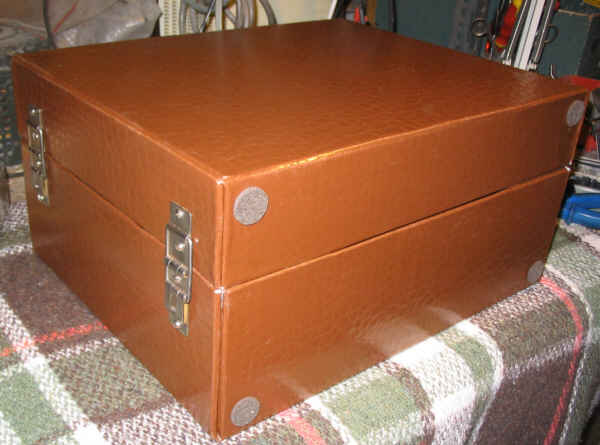

Voilà c'est fini, je n'ai plus qu'à coller 4 pieds en feutre sur la face opposée à la poignée, afin de ne pas abimer le simili lorsqu'on pose le poste :


Voici une vidéo de ce poste en fonctionnement

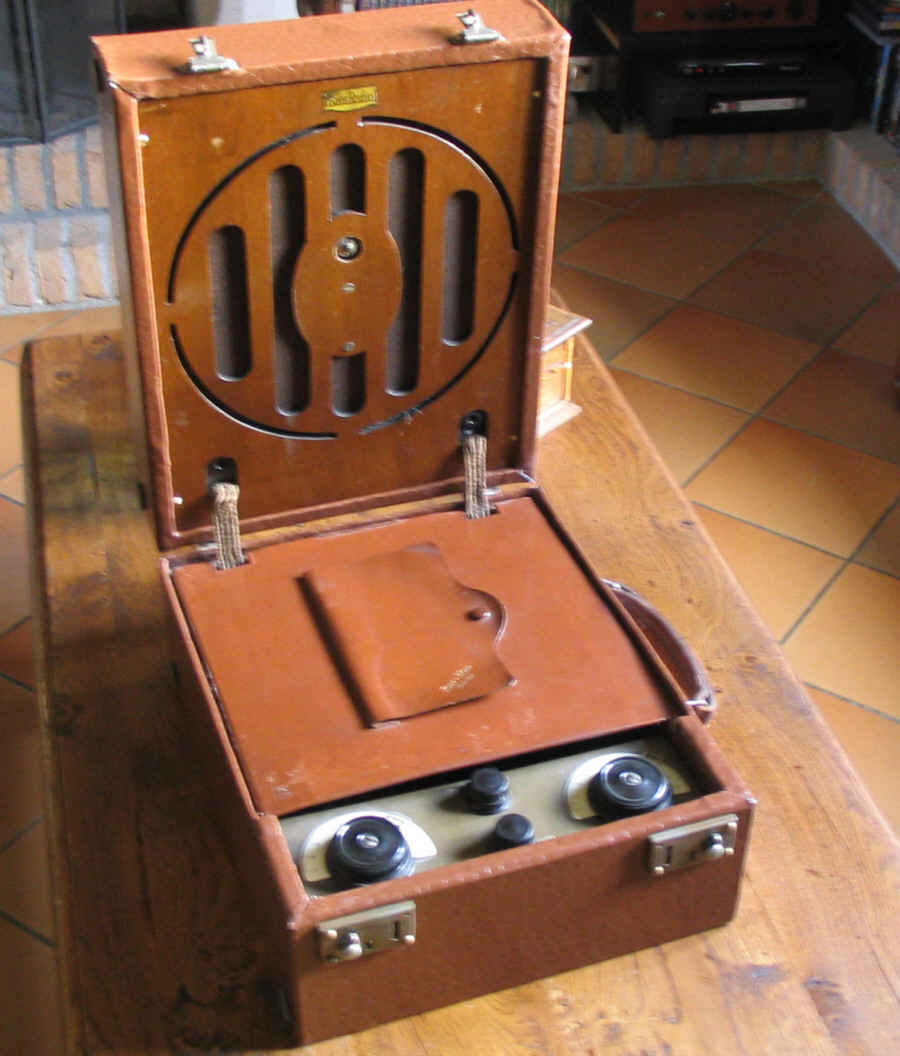

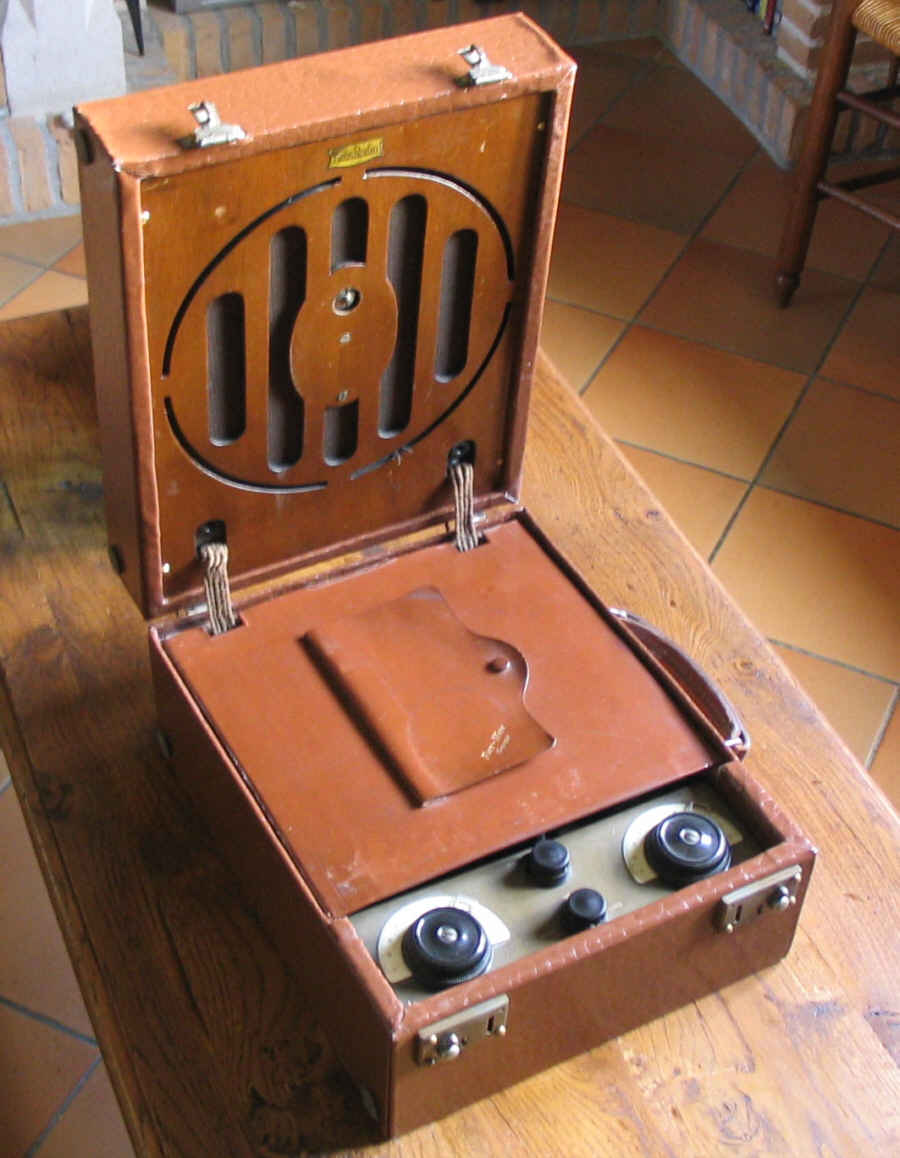

et deux photos :





J'espère que cette remise en route vous a plu !

A bientôt, pour de nouvelles aventures ...
