Remise en route d'un REINHARDT Europa Statndard




Etat des lieux - Schéma



1. Présentation du poste

Ce poste allemand, alimenté sur le scteur date du milieu des années 1930 :


Une fois le carton arrière enlevé, on découvre les 4 lampes :


Le châssis déposé laisse voir un transfo ajouté :


vu de l'avant, on remarque tout de suite que l'aiguille n'est pas d'origine :


Parmi les 4 lampes, on remarque 2 lampes écran (RENS1204 et H4128D), la valve (RGN1064) et une pentode BD (RES164) :


Voici le dessous du châssis, plutôt propre :


Dans le coin d'un des bloc-condos, certaines résistances ne semblent pas d'origine :


idem du côté de l'autre bloc-condos :


au centre, le combinateur de gamme :


En résumé, le poste parait quasiment complet, mais j'ai déjà remarqué des fils "en l'air". De plus, le transfo ajouté laisse présager un problème sur le transfo d'alim ...



2. Relevé du schéma

Le schéma est assez classique, cependant, j'ai eu un peu de mal à refaire certains parties qui avaient été modifiées. Après plusieurs essais, je pense que le schéma que je vais vous présenter n'est pas loin de la vérité.

Voici le coeur du récepteur, la partie HF à amplification directe, la détection plaque (à réaction) et la BF de puissance :

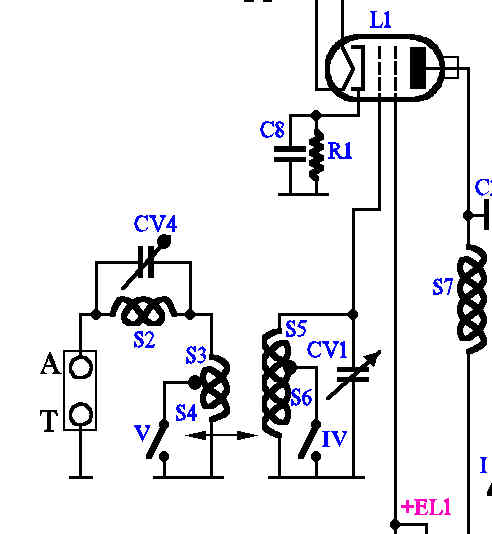

Le réglage de volume sonore est particulier : une bobine mobile permet de faire varier le couplage d'antenne à l'entrée du récepteur :


La bobine montée horizontalement sur le châssis est la bobine d'accord plaque / réaction :


voici le croquis mécanique (sans respect des dimensions) :

bobine d'accord/réaction

Le combinateur a 4 positions, une PU, une GO et 2 positions PO différant l'une de l'autre sur le schéma de la détection.

position GO : seul l'inter III est fermé



position PO, circuit d'entrée : les inters IV et V court-circuitent les enroulements GO



position PO, circuit de plaque : l'inter I supprime S8 (GO) qui se retrouve en parallèle avec S9 (PO), l'inter II cour-circuite S10 (GO), l'inter III court-circuite l'entrée PU à la masse



2° position PO l'inter III est ouvert, la cellule R11-C12 fait qu'on se retrouve avec une détection grille, améliorant la sensibilité du récepteur

Voici l'alimentation :

Il y a 3 secondaires de chauffage (4V), la pentode BF de sortie en ayant un spécifique

Quelque chose de particulier, l'alim de l'écran de cette pentode :

une résistance abaisse la tension mais il y a une self (de choc) en série. J'ai du ajouter C13cqui avait disparu pour supprimer un ronflement persistant

Enfin, la pentode BF, à chauffage direct, est polarisée classiquement dans le retour filament :


Enfin,voici le schéma en PDF




suite : essais
