Mise au point


L'oscilloscope est fonctionnel, mais il reste un soucis à règler avec la base de temps. En effet, lorsqu'on veut observer un signal d'une fréquence supérieure à 100Khz, l'amplitude en X se réduit et l'affichage ne se fait qu'au mieux de l'écran avec une déformation au début de la forme d'onde.




Correction de la base de temps


Voici une vue de la base de temps, avec en bas a gauche le support du thyratron.



Le premier probleme est l'amplitude du signal. En X, cela ne couvre pas tout l'écran.



De plus on ne monte pas bien haut en fréquence. Au maximum la base de temps monte à 15Khz environ.



En regardant de plus près sur le schéma, il y a une résistance de 330K entre la grille du thyratron et la masse. Et la capacité qui est utilisée pour la position X4 doit faire 150pf au total.



La resistance de 1M doit etre remplacée par la 330K d'origine. Le cablage avait été modifié et le thyratron livré avec l'oscilloscope n'était pas un 884, je pense que la résistance était adapté à l'autre thyratron
De plus, sur la position X4 nous devons avoir 150pf au total. On a un 100pf en dessous, on ne le voit pas ici et un 50pf en parallele, le condensateur gris. A la mesure j'ai 450pf. En fait le condensateur gris n'est pas bon, il devrait faire 50pf. Je vais le remplacer lui aussi.



Voila ce que ca donne après le remplacement.



L'image est un peu flou, mais j'ai pu observer un signal de 500khz. Lorsque j'ai pris l'image, l'image sur l'écran n'était pas stable. Je pense que 500khz est de toute facons un maximum et le réglage du vernier est très sensible sur les fréquences hautes, peut être aurais je du changer ce potard...



Voila ce que je mesure sur les différentes position du commutateur en X

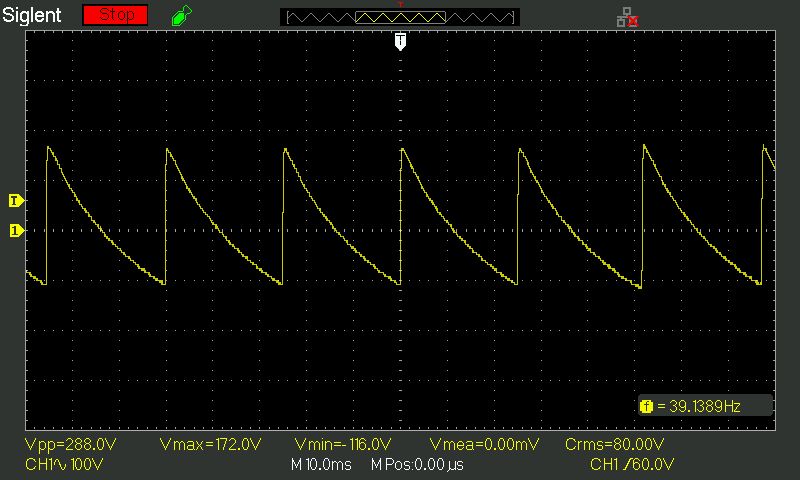

Position X1, vernier au minimum



Position X1, vernier au maximum



Position X2, vernier au minimum



Position X2, vernier au maximum



Position X3, vernier au minimum



Position X3, vernier au maximum



Position X4, vernier au minimum

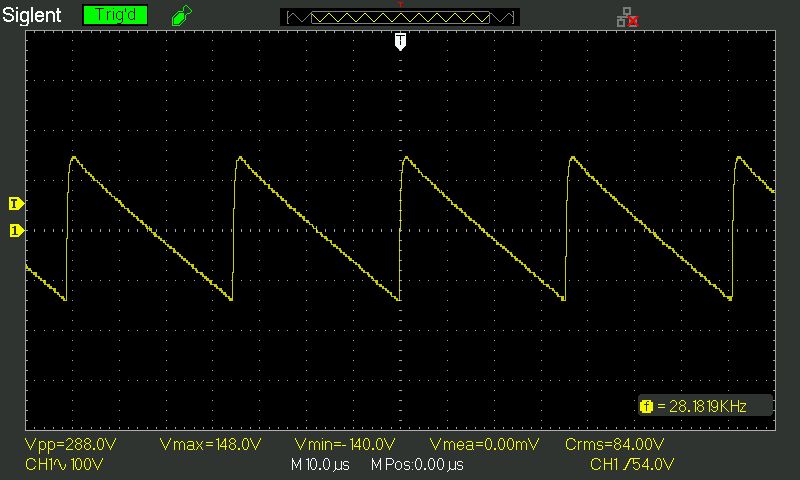

Position X4, vernier au maximum. La maintenant je monte au moins a 28Khz (et un peu plus suivant l'humeur du bestiau)



Voila, je vais m'arrêter la. Il y avait beaucoup de problème sur cet oscillo, mais je ne peux pas faire grand chose de plus. Longue vie à la TSF et aux oscillos. Nous vivons une époque moderne. Je vais mettre bientot une petite video.
