Lampe remplacée : 1904

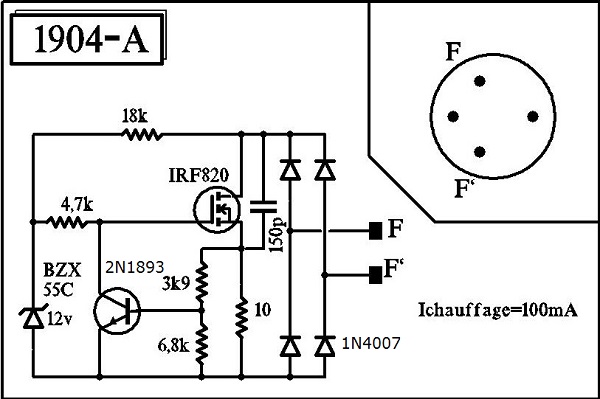

Cet ersatz utilise un schéma universel paramétrable selon l'intensité de chauffage désirée :2414

(Version solid state à semi-conducteurs, F et F' sont les broches filament culot européen)
Immatriculation: --000 (ersatz spécifiques)

Utiliser le moule 4 broches européen
Teinter en noir

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout


Seules les 2 broches correspondant au filament d'une triode européenne sont munies d'un fil soudé, les 2 autres ne sont là que pour la tenue mécanique !

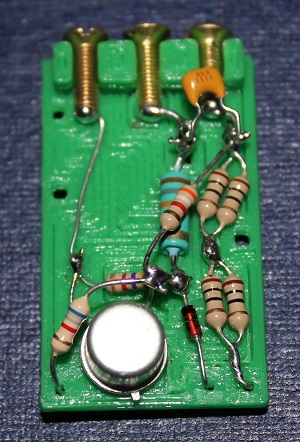

Cet ersatz est moulé dans la résine. Le support utilisé pour câbler les composants est le même que pour l'ersatz AL56 (imprimé 3D)

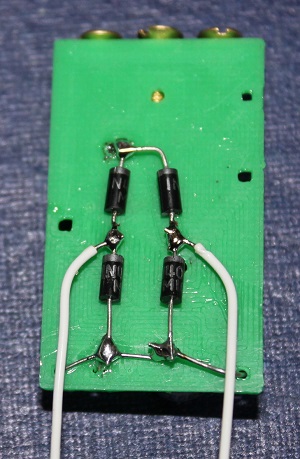

Connecter les deux fils de liaison au culot au niveau du pont de diodes

Connecter l'ersatz en série avec une résistance de 300 ohm sur 110V.
Mesurer l'intensité régulée (environ 100 mA)

Procéder de la même façon que pour l'ersatz AL56 : moulage dans la résine, soudage du transistor de puissance, collage dans le culot, marquage.
