Lampe remplacée : 1927

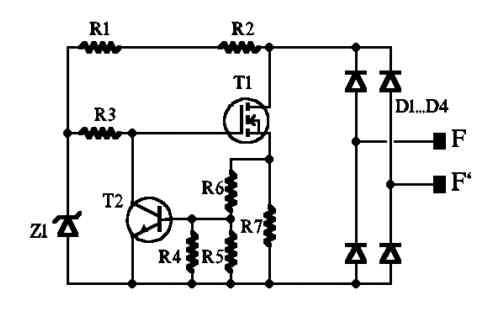

Cet ersatz utilise un schéma universel paramétrable selon l'intensité de chauffage désirée :2414

(Version solid state à semi-conducteurs, F et F' sont les broches filament culot européen, mais il existe des versions à baïonnette)
Immatriculation: --000 (ersatz spécifiques)

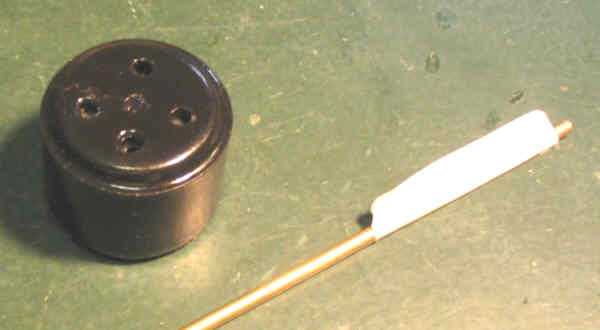

Utiliser le moule 4 broches européen
Teinter en noir

Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout


Seules les 2 broches correspondant au filament d'une triode européenne sont munies d'un fil soudé, les 2 autres ne sont là que pour la tenue mécanique !

Cet ersatz utilise le circuit imprimé 2414-B universel.
Tirer, pour 4 circuits (double face !) le typon
couper le circuit au niveau de la zone de refroidissement de T1 pour enlever la zone de fixation de l'ampoule (ersatz 1928-A):


Graver, percer et équiper en respectant le plan d'implantation des composants suivant :

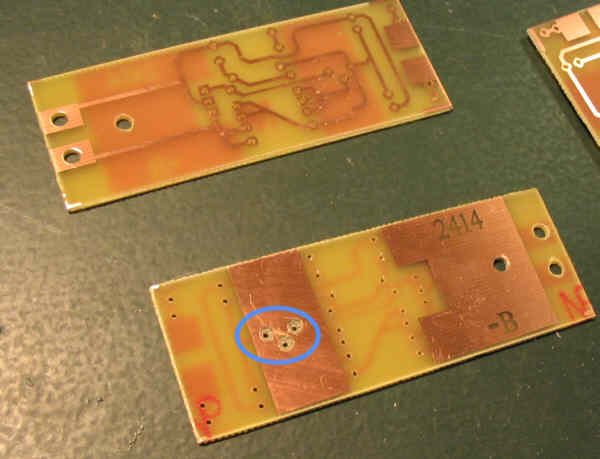

Ne pas oublier de détourer les 3 trous de T2 :

(photo du 1928-A)
Voici la nomenclature :

R1 = 0 (strap)
R2 = 18 Kohm 1W
R3 = 4,7 Kohm
R4 = 150 ohm
R5 = non installée
R6 = 330 ohm
R7 = 10 ohm 1/2W
D1...D4 = 1N4007 ou EM513
T1 = IRF820,830,840
T2 = 2N1711
Z1 = BZX55C12V

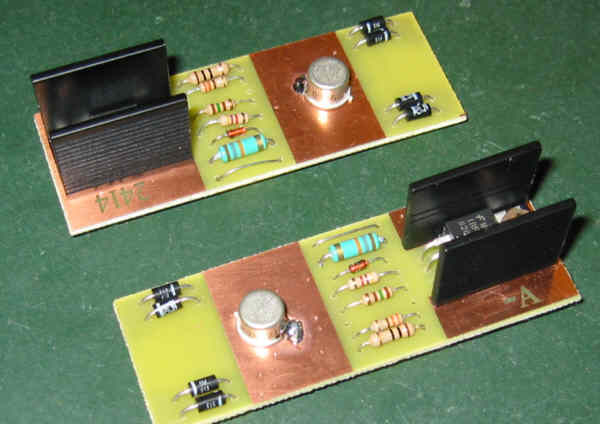

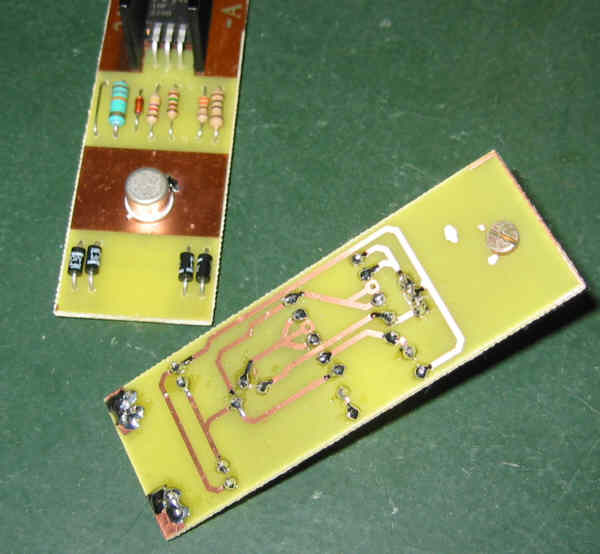

Carte équipée :



Le radiateur a les dimensions suivantes : 25x20x15 mm (ML26 TO220)

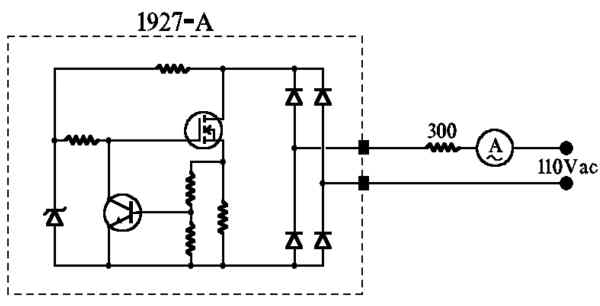

Connecter l'ersatz en série avec une résistance de 300 ohm sur 110V.

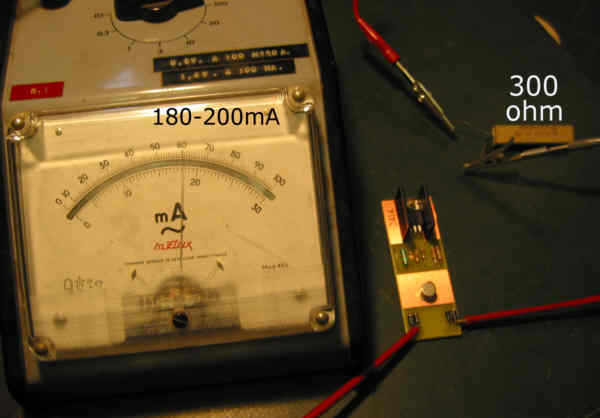

Mesurer l'intensité régulée (environ 190-200 mA) :

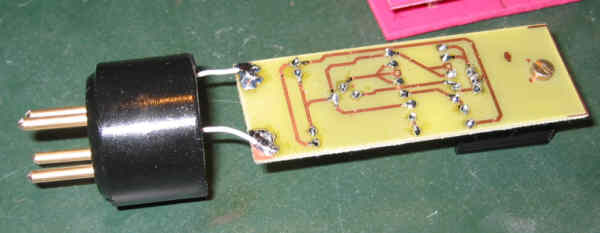

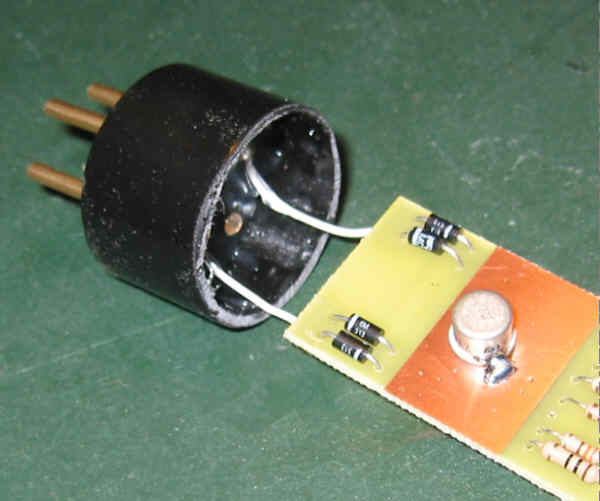

Il suffit de souder les 2 fils du culot sur les zones réservées du circuit.

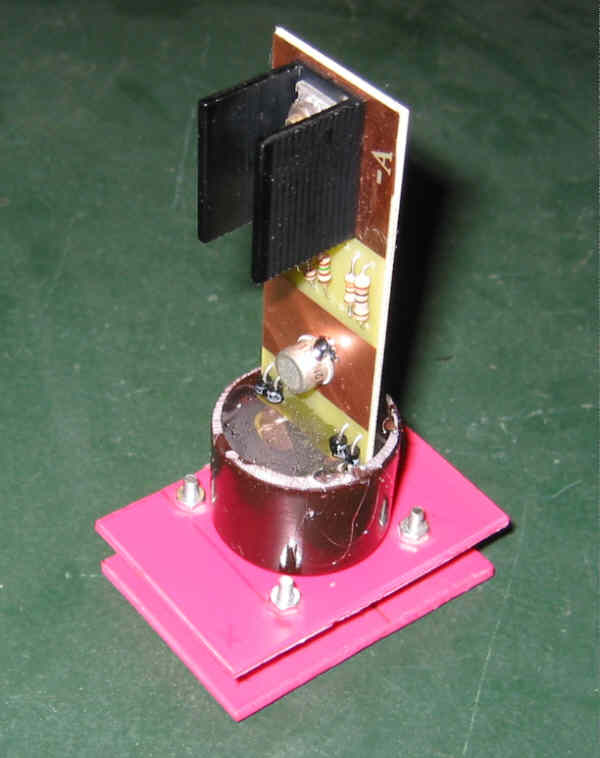

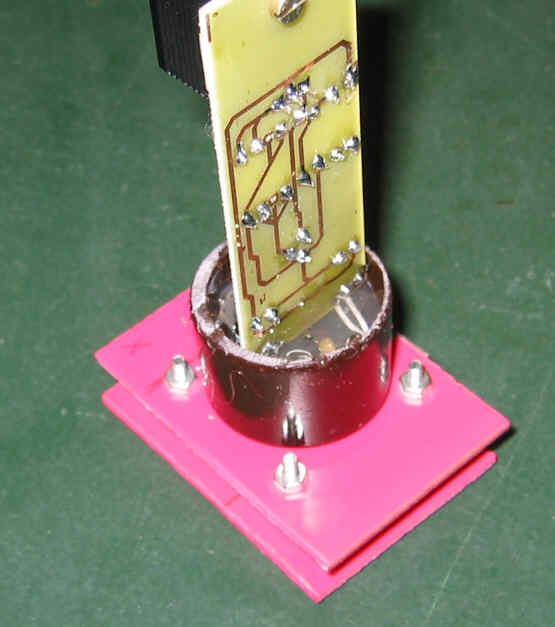

Immobiliser le circuit bien vertical et noyer les fils avec de la colle thermo; remplir le culot complètement.



Vérifier de nouveau le fonctionnement

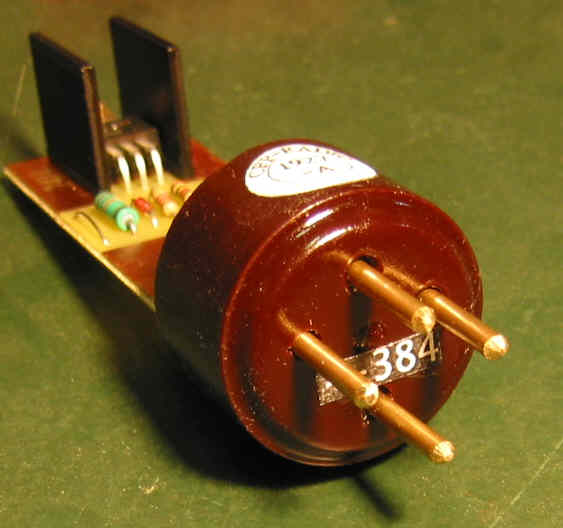

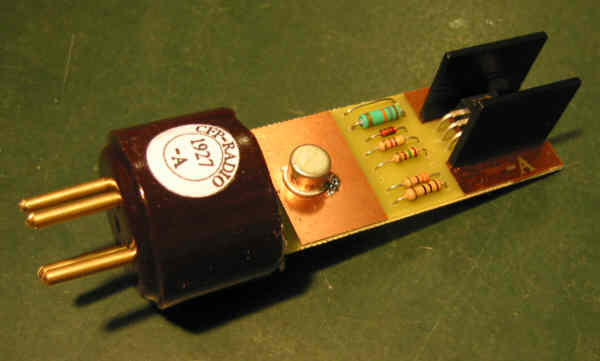

Coller l'étiquette de référence de la lampe


Coller l'étiquette de numérotation :
