Fabrication de l'ersatz AC5P (E415-A/E424-N/E438-A/E499-E)





1. Caractéristiques de l'ersatz

Lampes remplacées : E415, E424, E438, E499

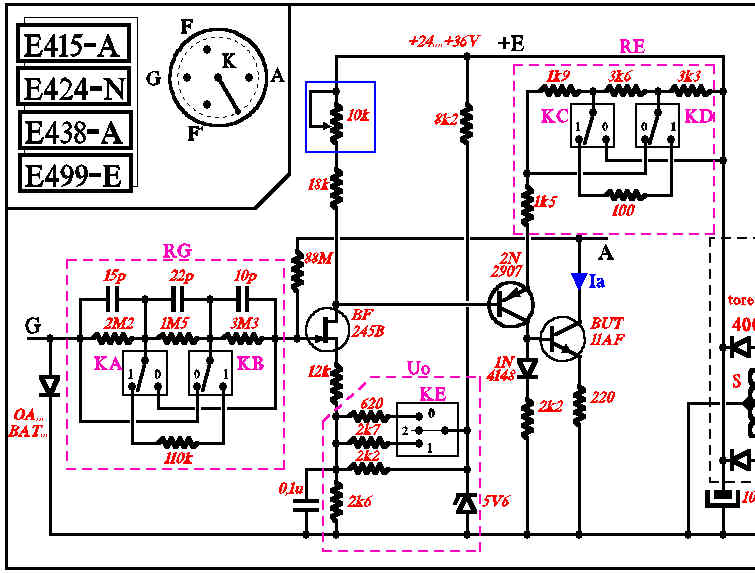

Schéma :2934

C'est le premier ersatz programmable par cavaliers : on choisit la lampe à simuler en faisant une combinaison parmi les 4 possibles.

La programmation consiste à ajuster :
- la résistance série de grille (la résistance d'anode est fixe, 88Mohm)
- la résistance d'émetteur du générateur de courant
- la tension de décalage de source du jfet d'entrée

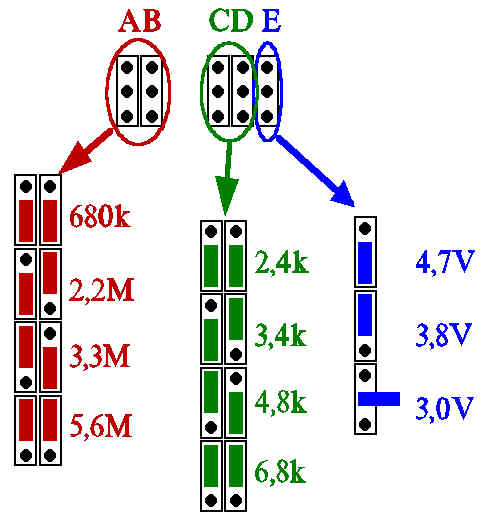

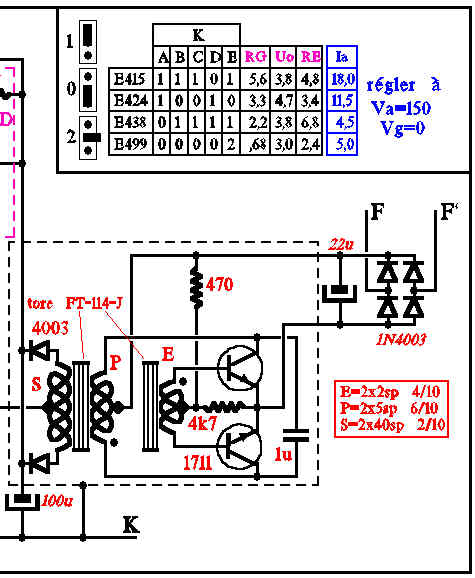

suivant le tableau suivant :


Immatriculation: T-000



2. Culot

Culot européen 5 broches ou 4 broches + cathode sur borne latérale (version AC5PL)
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout
Souder une tige filetée laiton M3x100 (140 pour version L) sur une broche à l'aide d'une boudinette :


Pour la version L, couder la tige filetée à 90° afin de faire la broche de K.

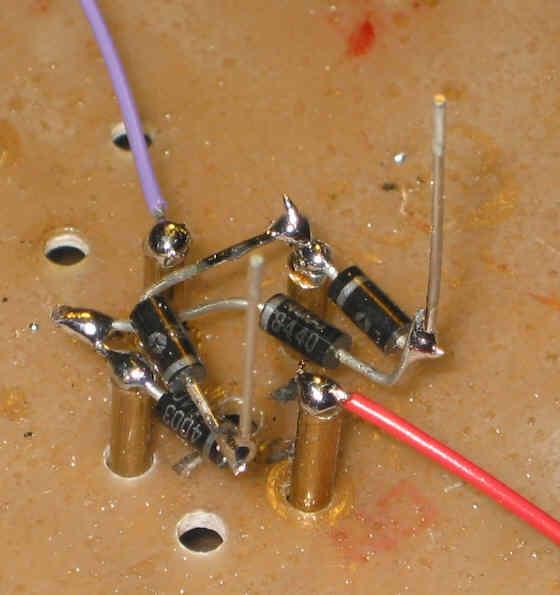

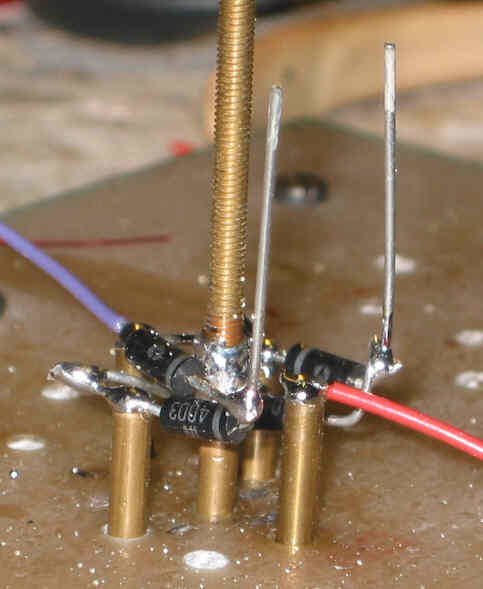

Sur le gabarit des culots européens, souder un pont de diodes 1N4003 sur 2 broches et un fil de couleur sur 2 autres broches :


Vérifier qu'il n'y a pas de court-circuit !

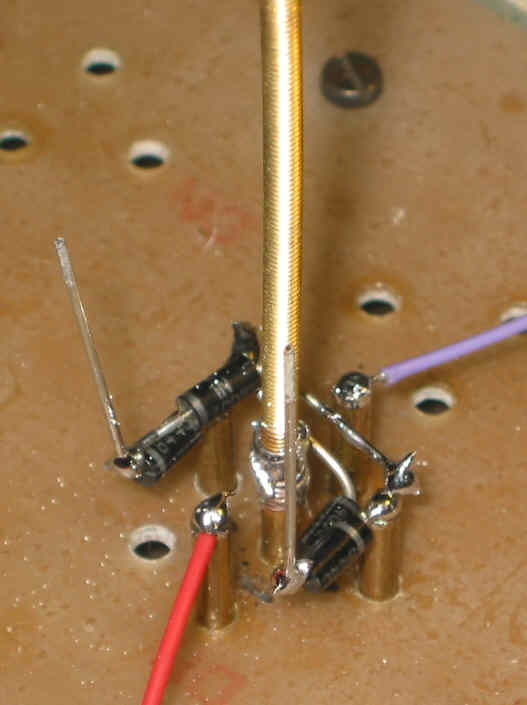

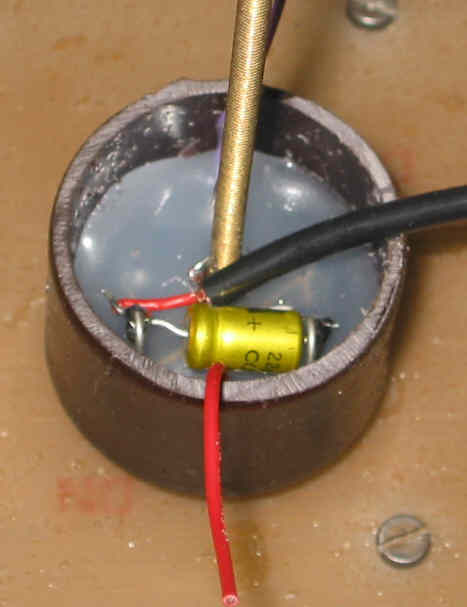

Couler la colle thermo dans le culot en vérifiant que la tige filetée est bien verticale et centrée, souder un condo de 22µF sur les sorties du pont :


souder un fil blindé 2 conducteurs sur le condo (rouge au +, blanc au -), la tresse de blindage est coupée à ras et sera raccordée à l'autre extrémité.




3. Câblage du circuit triode

Le circuit comprend une platine sur un disque alu sur laquelle les 3 transistors sont soudés, et une plaquette pastillée qui support les cavaliers et les composants commutés.

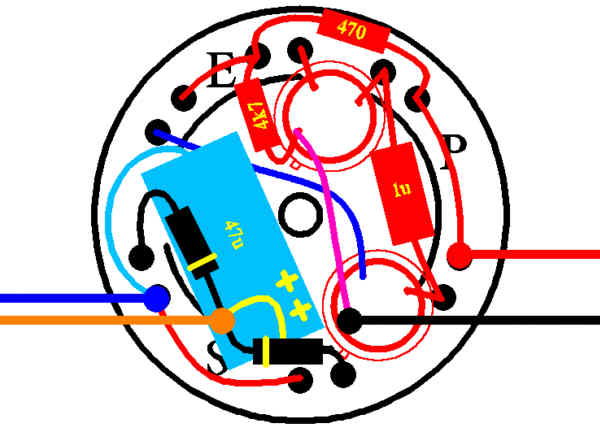

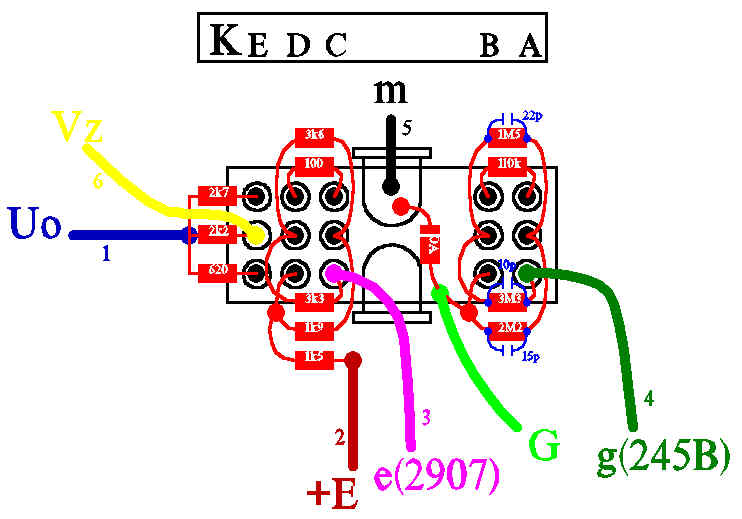

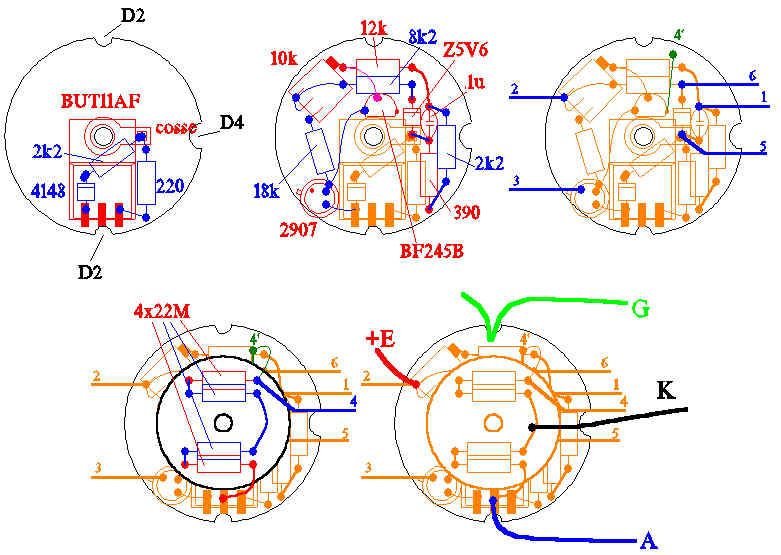

Voici le schéma d'implantation, en 5 phases :


On commence par découper un disque d'alu (récupéré 2SH27L) avec 3 encoches pour passer les fils du culot, le trou central est repercé à 3,3 :

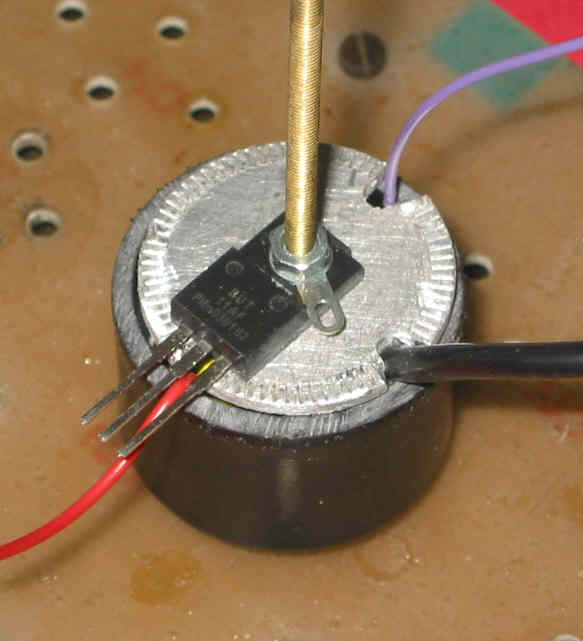

Puis on boulonne le disque avec le BUT11AF et une cosse à souder:


Le disque affleure le culot :

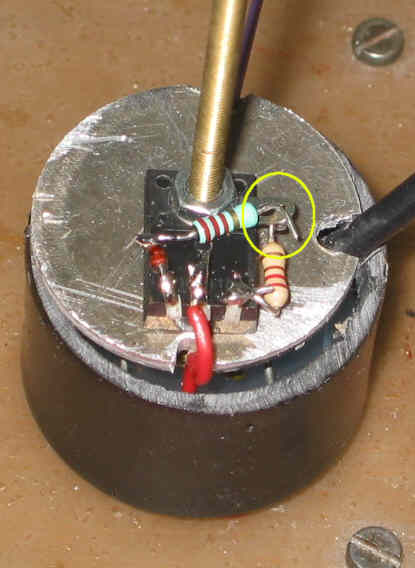

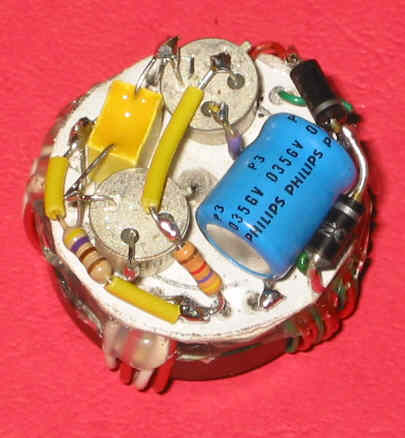

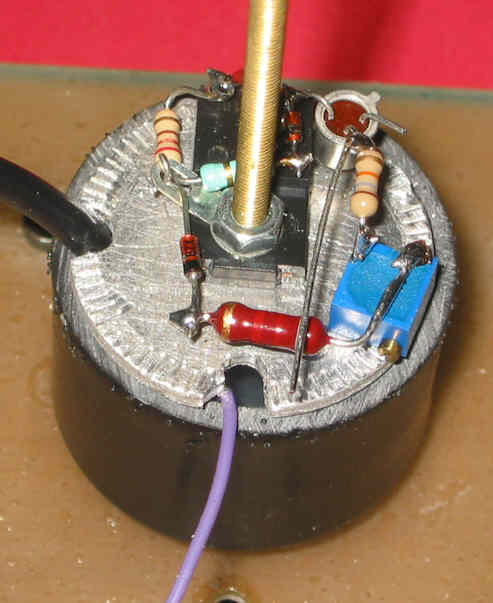

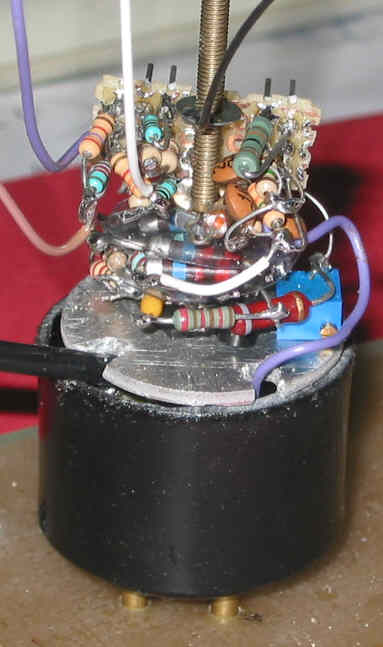

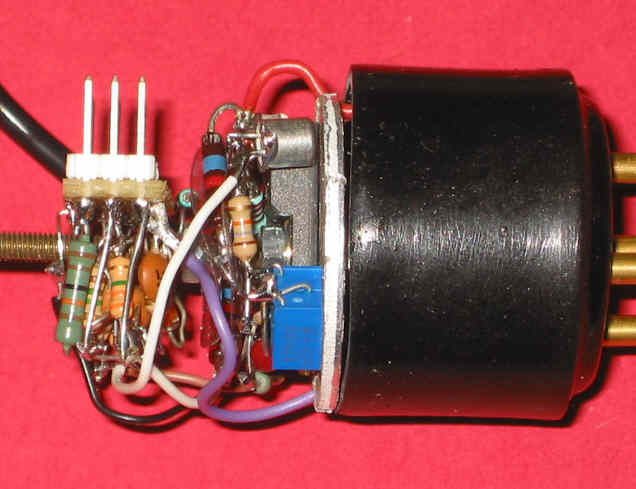

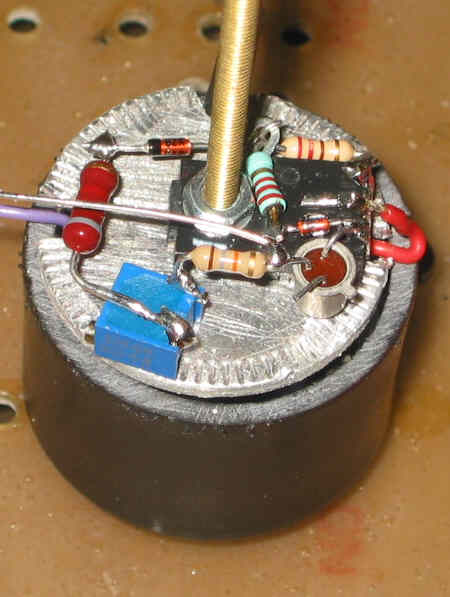

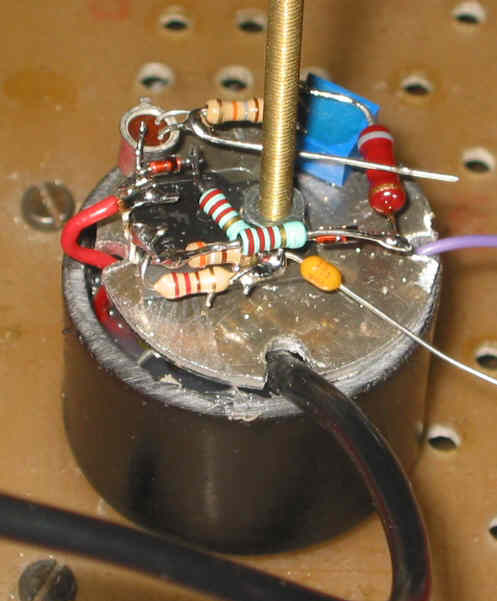

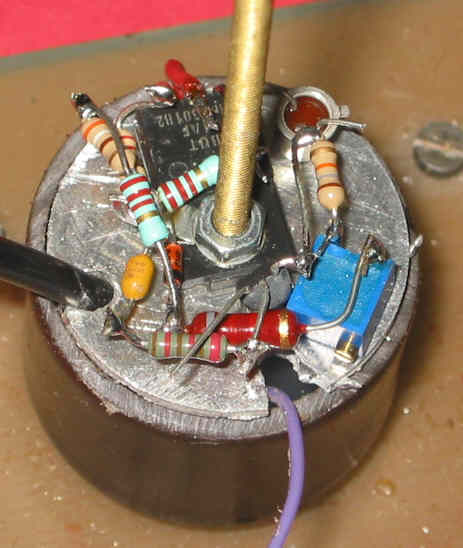

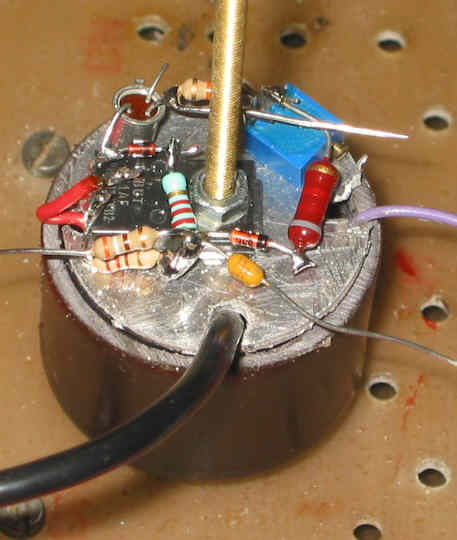

Puis le câblage se fait sur le disque :


La cosse à souder sera soudée en dernier lorsque tous les composants y seront introduits !

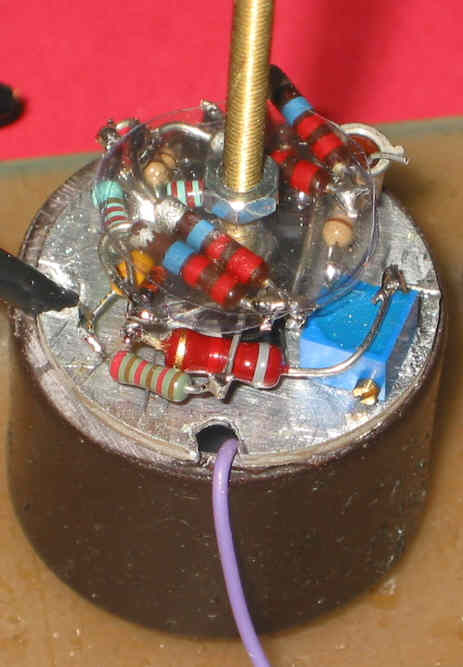

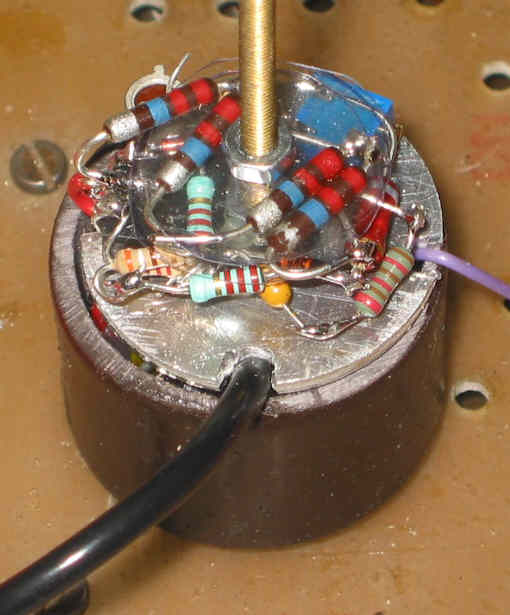

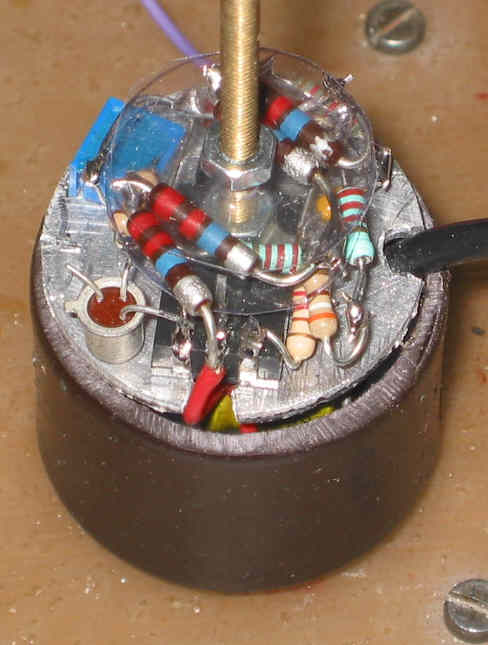

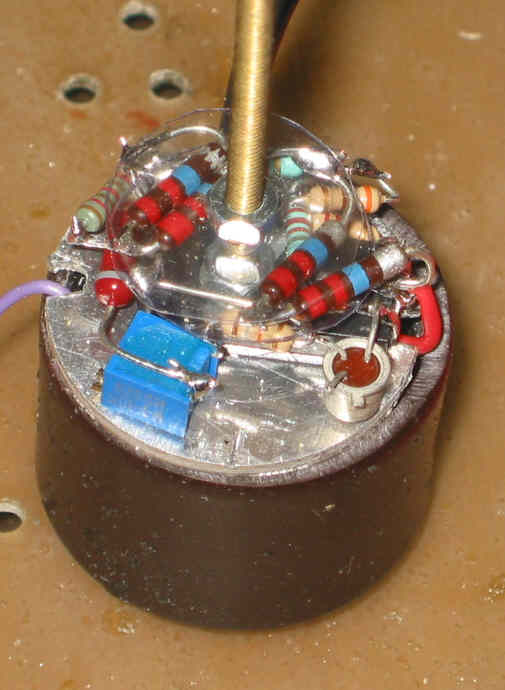

Installer un disque d'isolation (dia 20) sur la tige, câbler les 4 résistances de 22M, puis installer un second disque isolant:

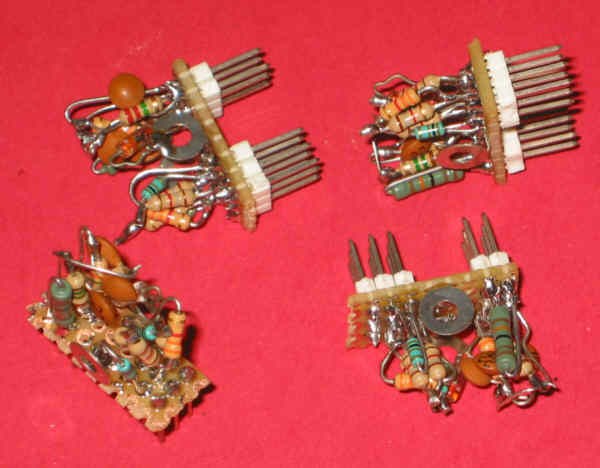

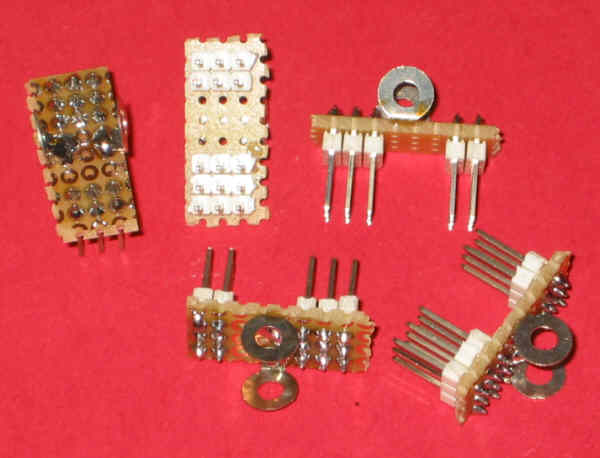

Découper une plaquette de pastillé de façon à avoir 3x8 trous libres. Souder 5x3 picots et les composants commutés, ainsi que la diode d'entrée :

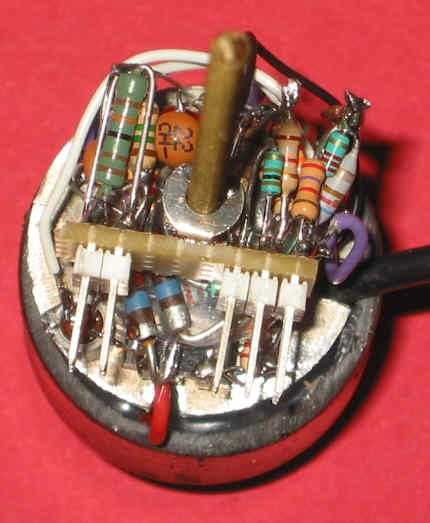

souder les fils de connexion aux bons endroits sur le circuit préalablement câblé :


Puis raccorder au circuit précédent :

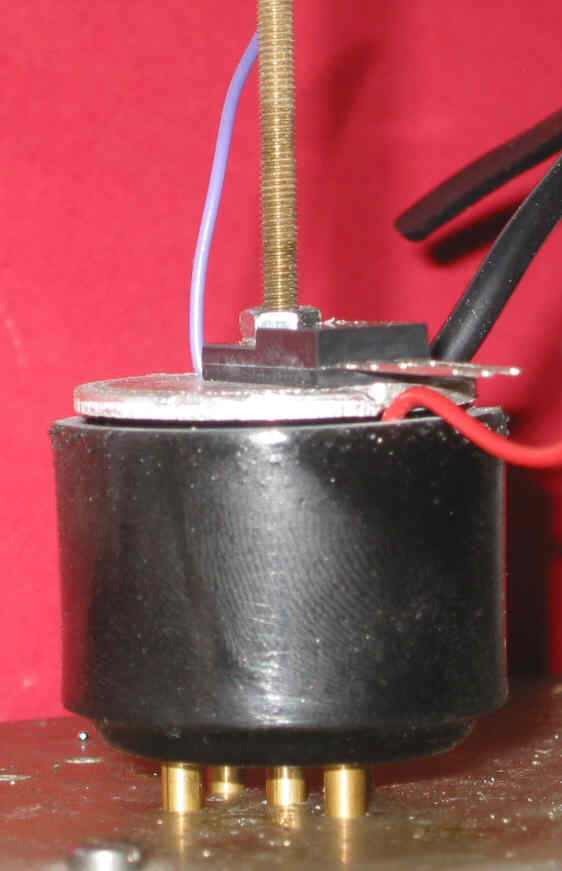

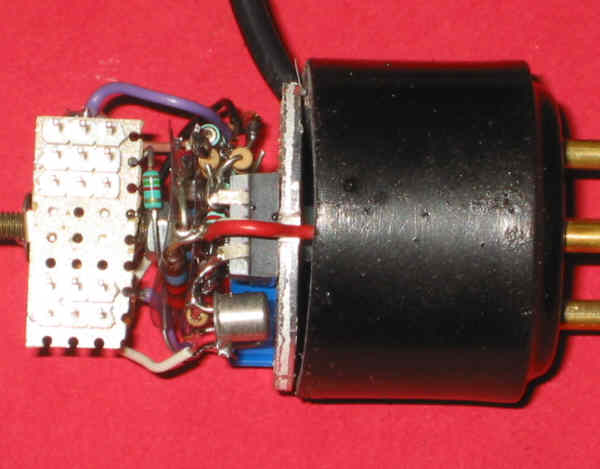

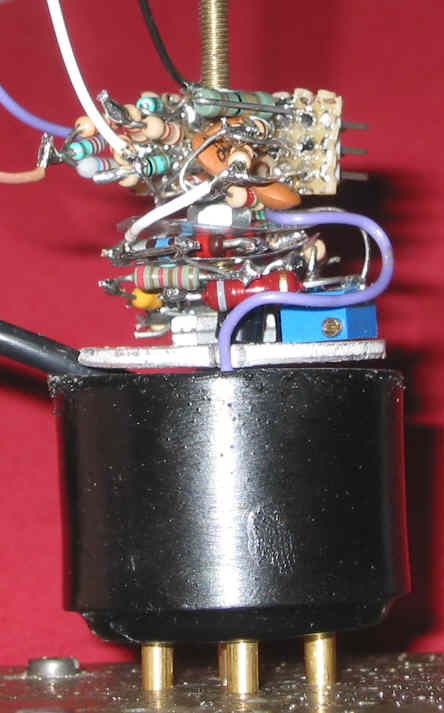

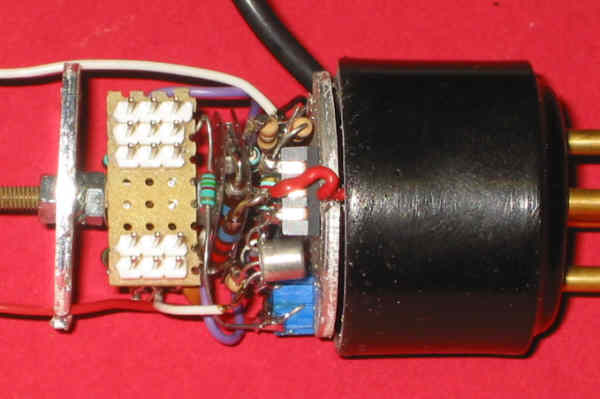

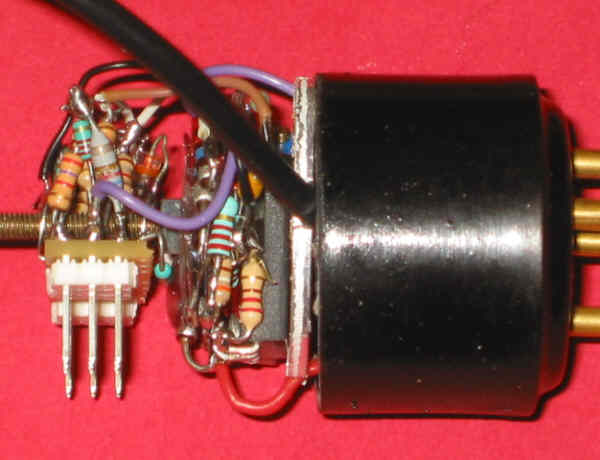

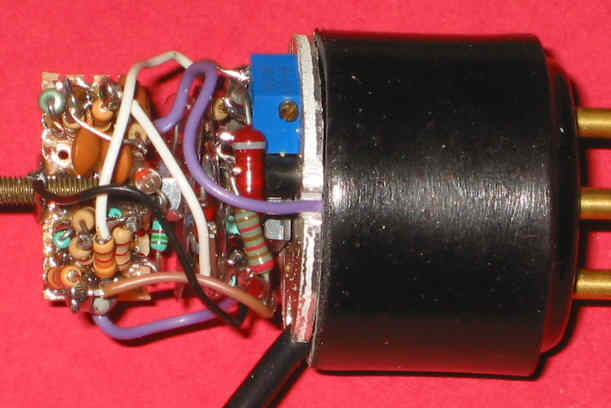

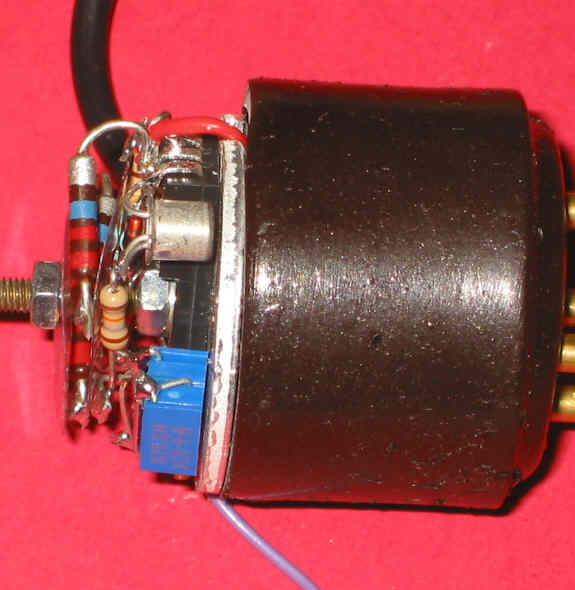

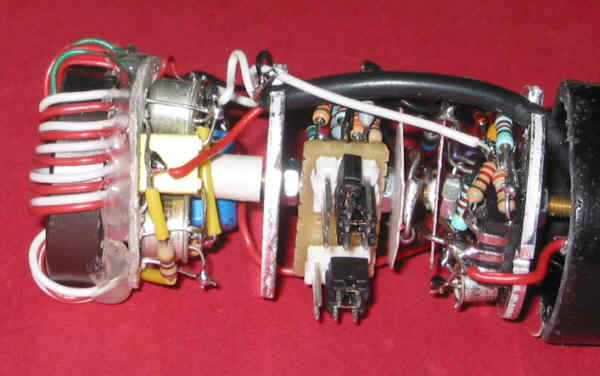

Vues de profil :

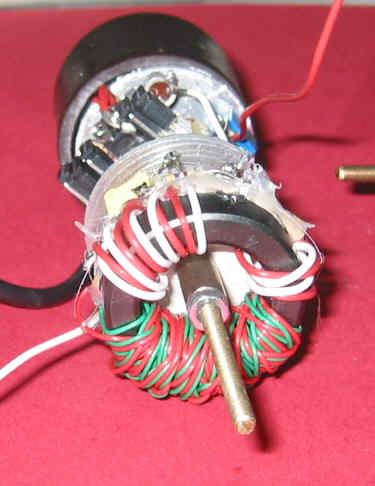

Vue en bout :


Vérifier l'absence de court-circuit au niveau des composants montés sur le module des cavaliers !

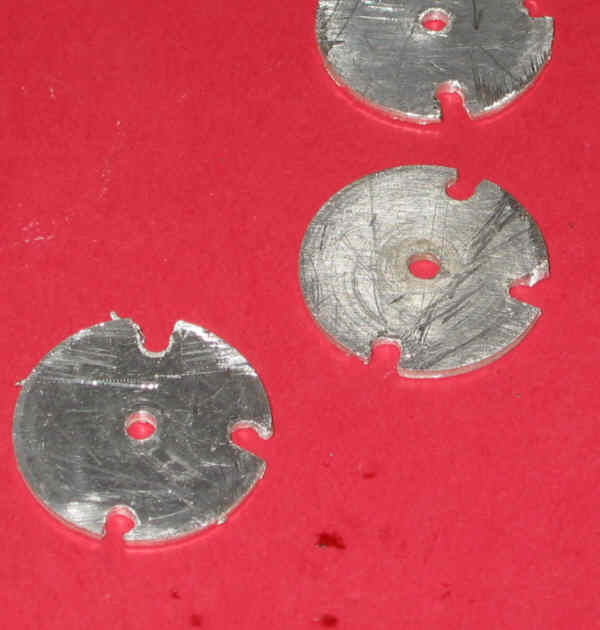

Monter un second disque alu avec 2 échancrures :

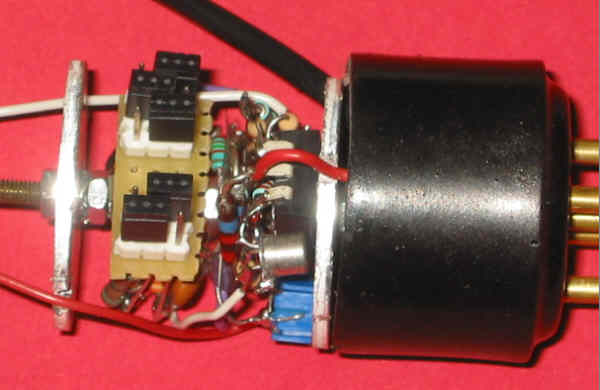

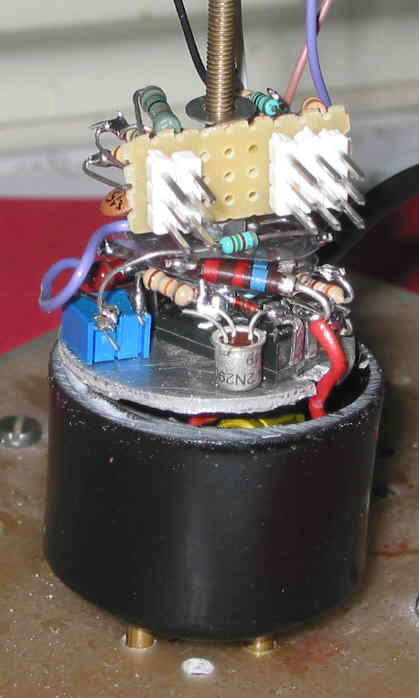

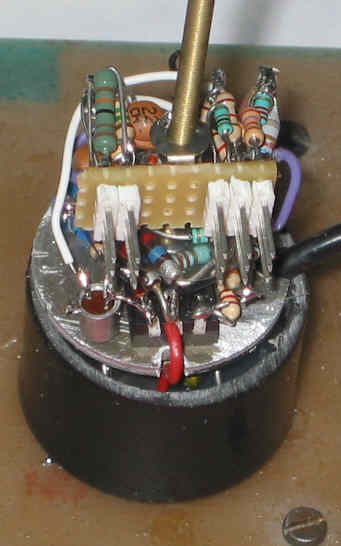

Installer provisoirement les cavaliers :



4. Vérification partielle de fonctionnement

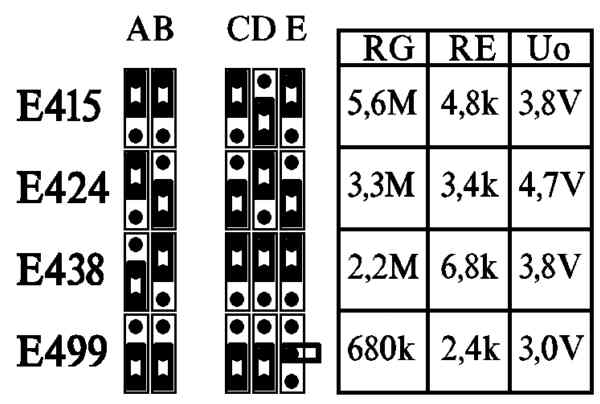

Programmer à l'aide des cavaliers la combinaison "E415" :


Connecter une alimentation de 30 à 36V sur les 2 fils rouge et blanc, une alim 150V sur la broche d'anode, 0V sur la cathode et sur la grille.
Régler le potentiomètre pour obtenir 18mA.
Vérifier l'intensité pour les 3 autres combinaisons (E424: 11,5 / E438 : 4,5 / E499 : 5)



5. Câblage du circuit convertisseur

Imprimer le support de transfo, le coller sur du carton, le découper et le percer.

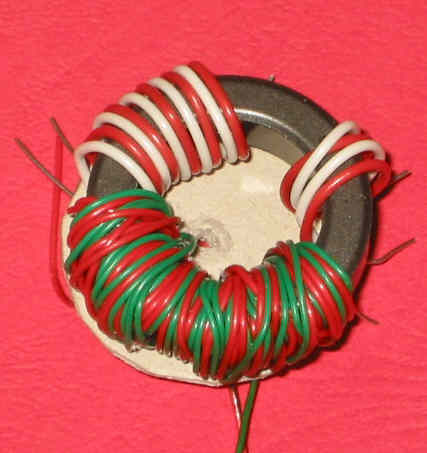

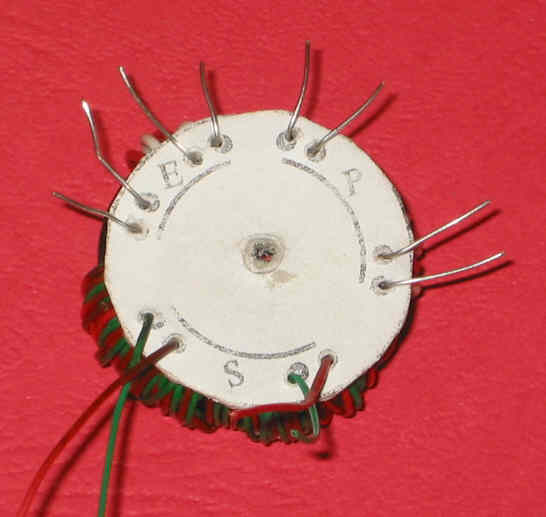

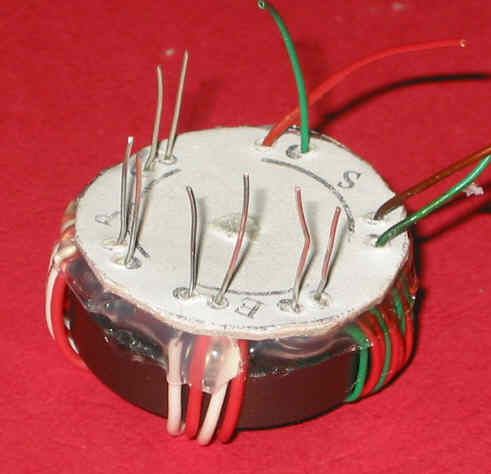

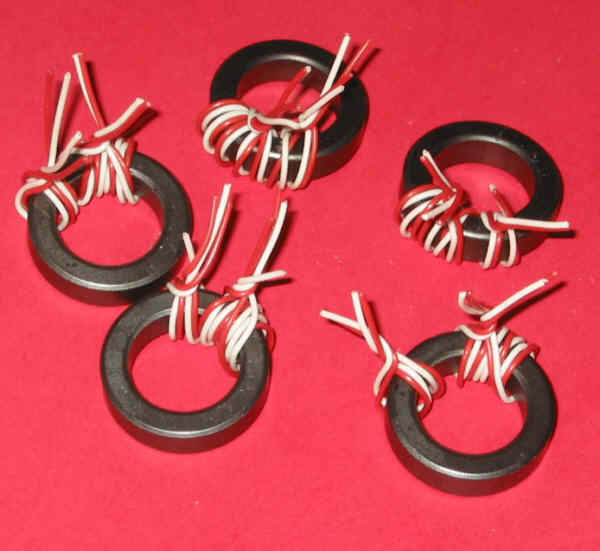

Bobiner le transfo, et le coller sur le carton en faisant passer les fils de connexions dans les trous :

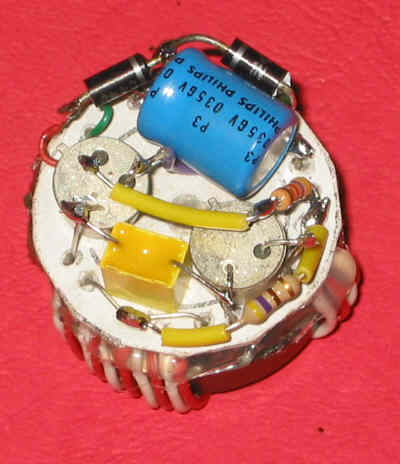

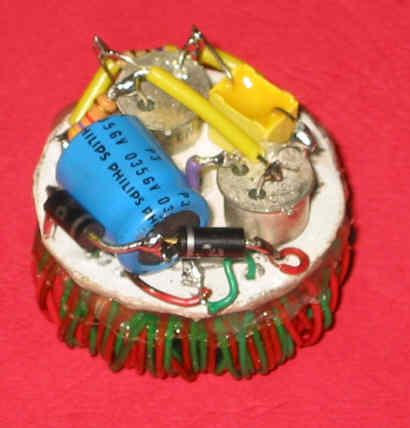

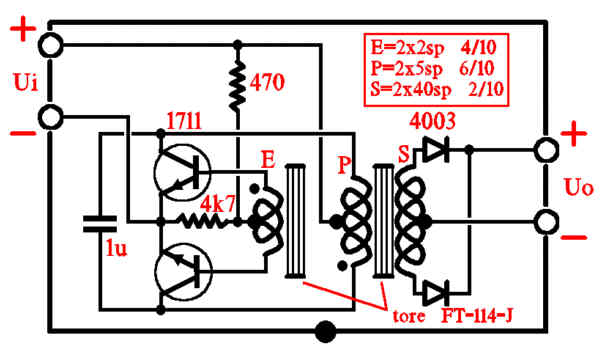

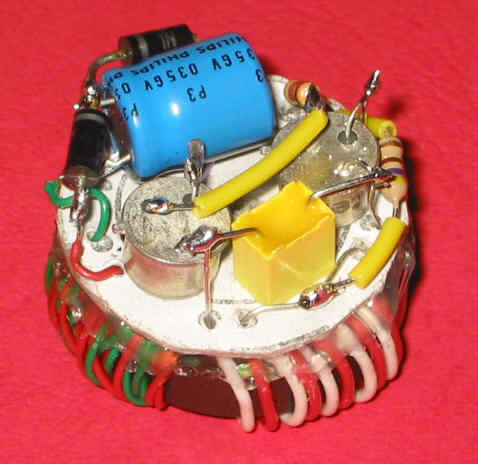

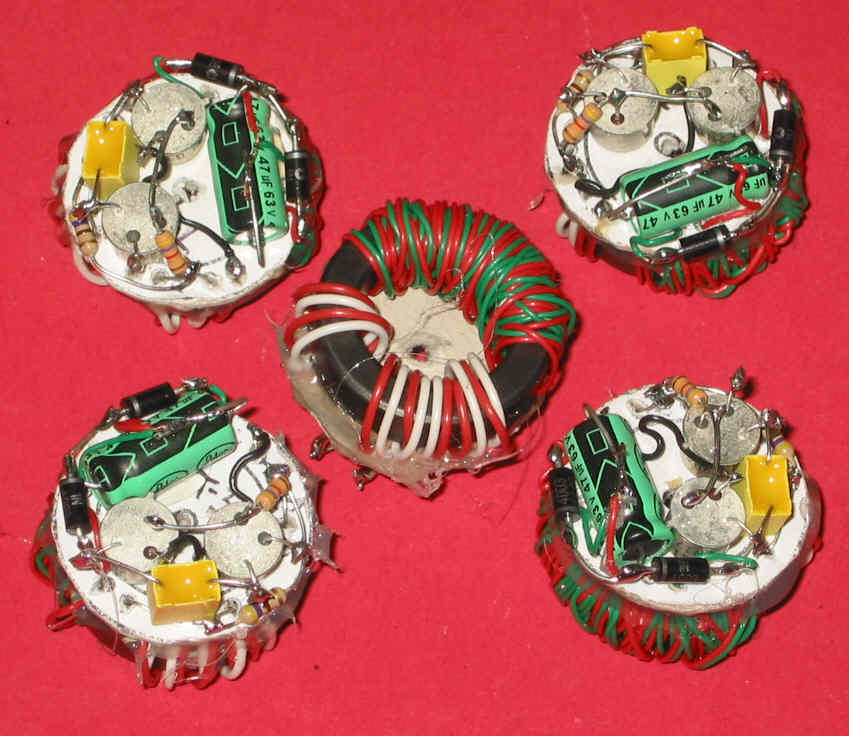

Câbler les composants du convertisseur :








Monter le module convertisseur à l'aide de 2 entretoises (une nylon de 10 mm en dessous, une métal de 12 mm au-dessus) :



Coller dès maintenant le numéro dans le cas de constructions multiples, afin de pouvoir repérer les ersatz en cas de panne :

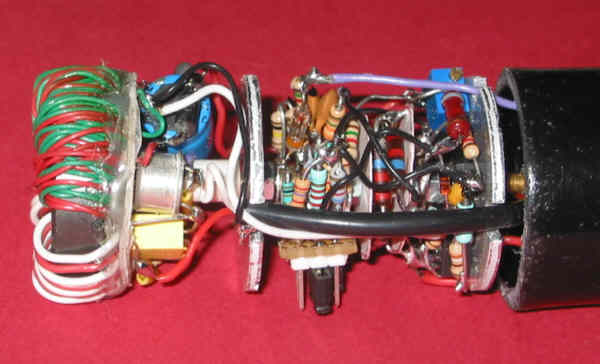

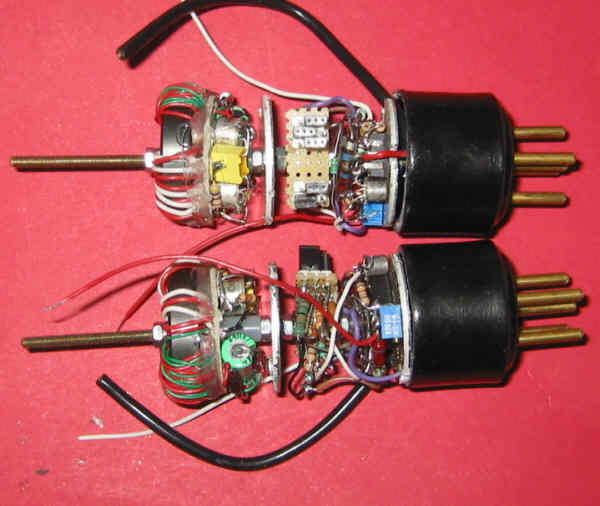

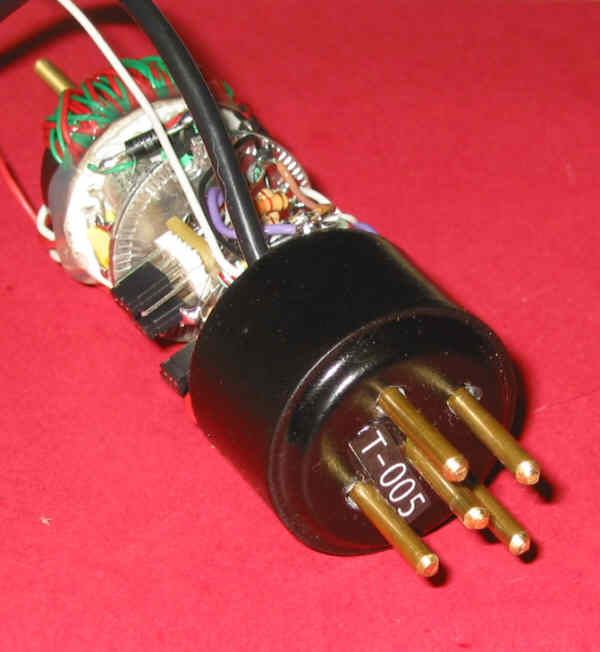

Puis raccorder l'ensemble :





6. Vérification de fonctionnement

Programmer à l'aide des cavaliers la combinaison "E424" :

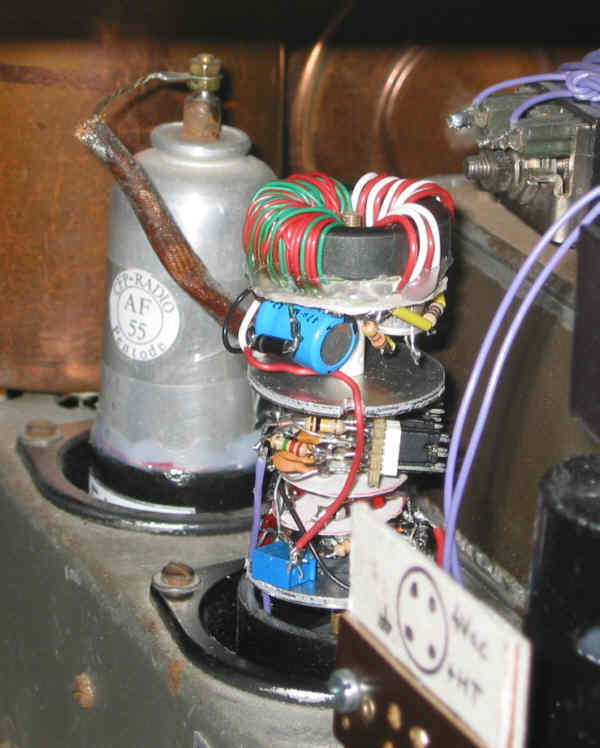

Installer l'ersatz sur le châssis PHILIPS 830A en détectrice, à la place de la E424


et vérifier le bon fonctionnement.



7. Ampoule

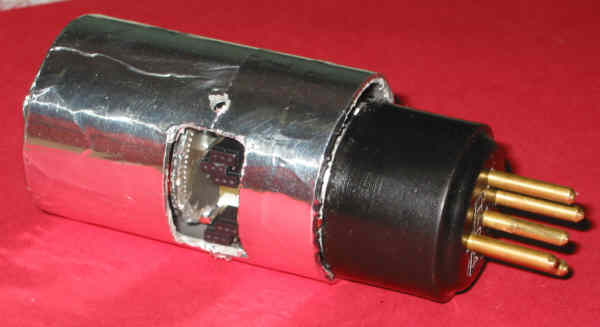

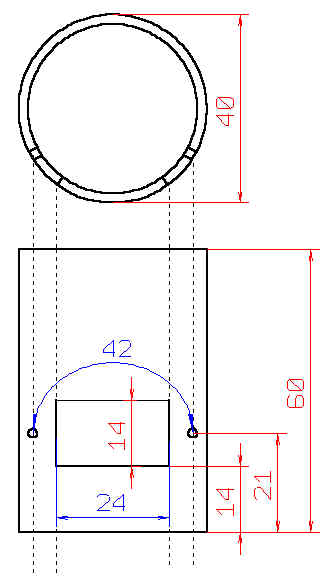

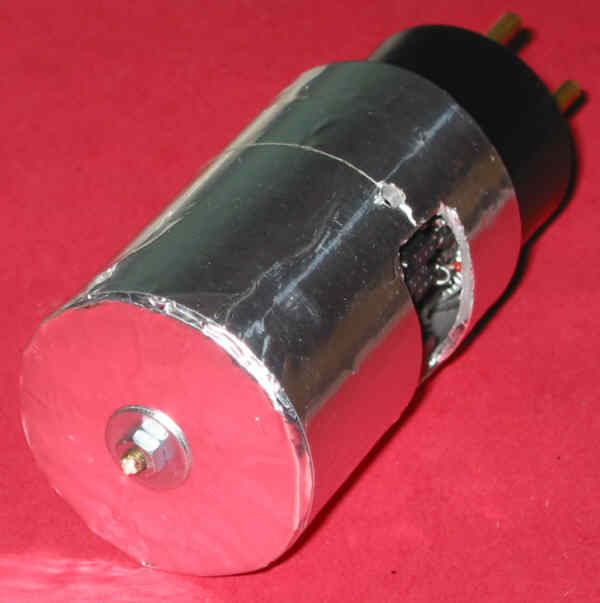

Elle est constituée d'un tube PVC de 40 mm de diamètre. Sa hauteur est de 60 mm et une fenêtre doit être découpée :


Découper le tube, découper la fenêtre, découper un disque de carton de 40 mm de dia, recouvrir l'ensemble d'alu adhésif.

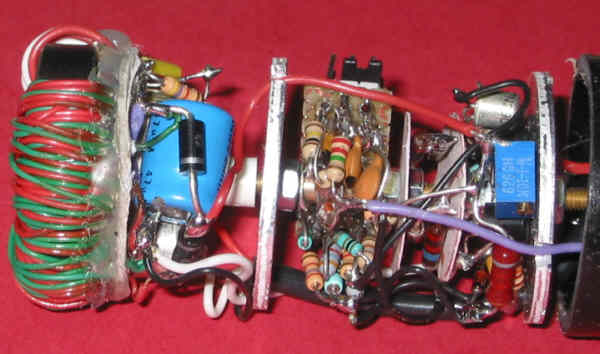

Introduire le circuit dans le tube, visser un écrou + rondelle, couper la tige filetée :




8. Finitions

Imprimer les étiquettes (fichier : AC5P.pdf)
Coller dos à dos les les étiquettes noires et les plans de cavaliers par groupe de 4.
Plastifier ces groupes de 4.

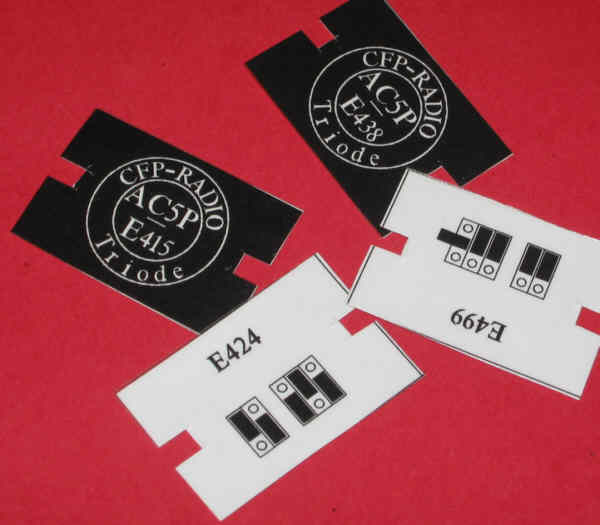

Découper les étiquettes :

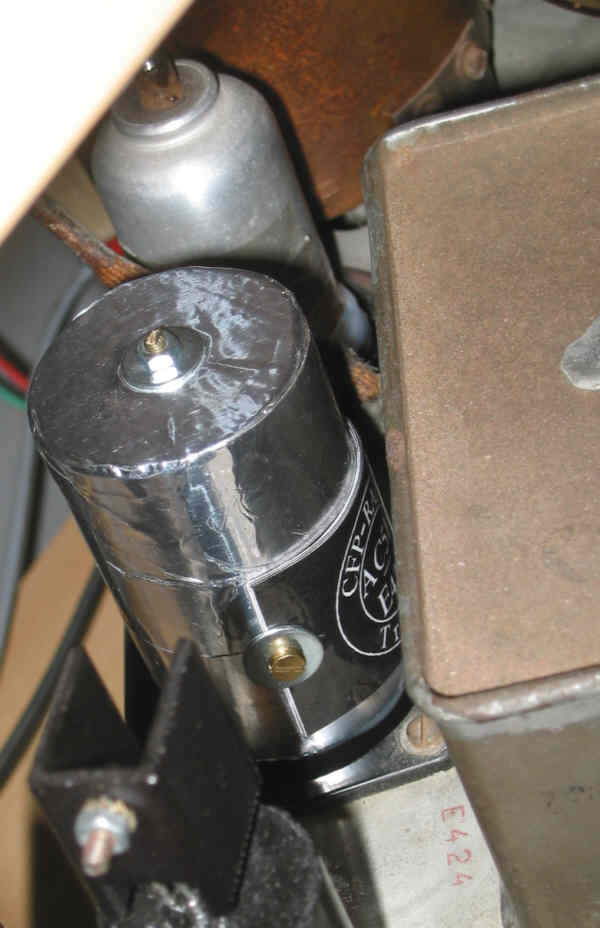

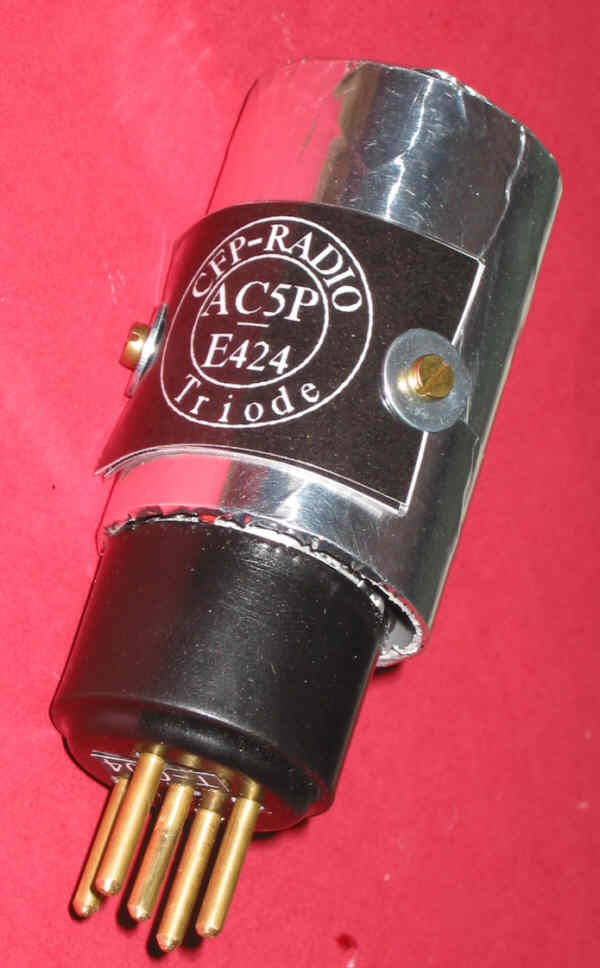

Mettre les 4 étiquettes en paquet, E424 visible et visser sur l'ampoule (grosses rondelles de 3) :


Vérifier une dernière fois le fonctionnement sur châssis Philips 830A.

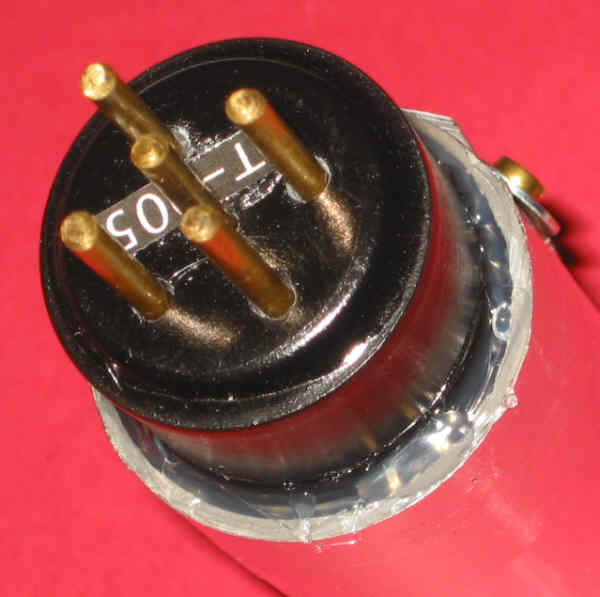

Faire un cordon de colle entre le tube et le culot pour immobiliser le tout.
