Fabrication des ersatz B2052T-A et B2052T-B





1. Caractéristiques de l'ersatz

Lampes remplacées : B2052T
Suivant la lampe disponible, on a deux versions qui cohabitent (mais la version -B est moins bonne !)

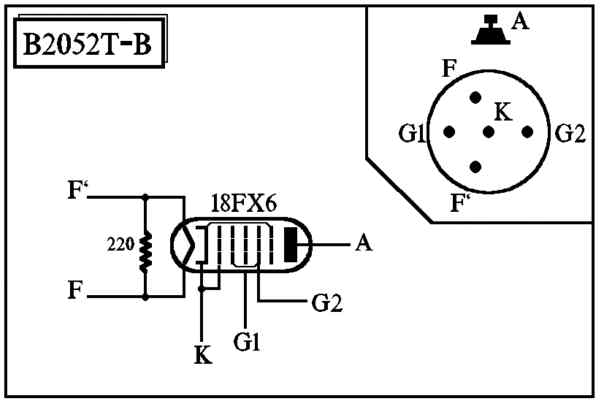

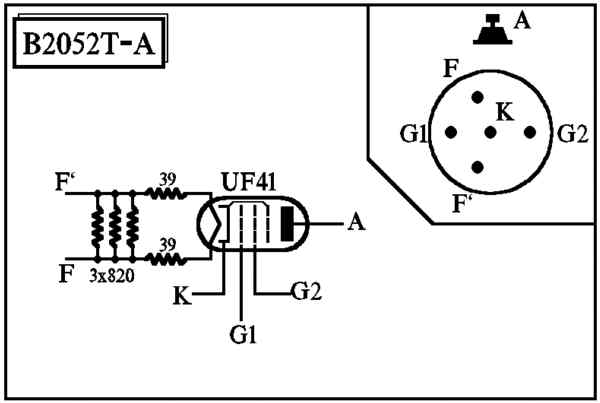

Schéma :2442-3 (B2052T-A) ou 2672 (B2052T-B)



Cet ersatz est à pente variable.

Immatriculation: --000 (universel)



2. Culot

Culot européen 5 broches
Les broches sont taillées dans de la barre laiton D3, longueur = 30 mm, arrondies à un bout

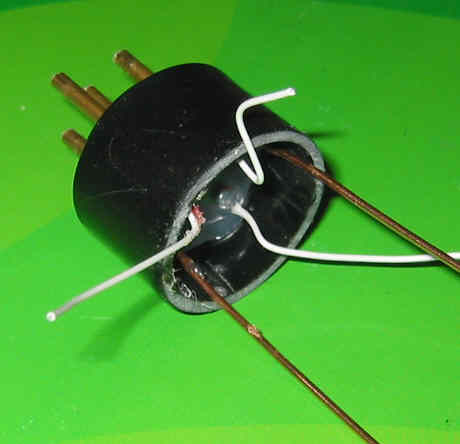

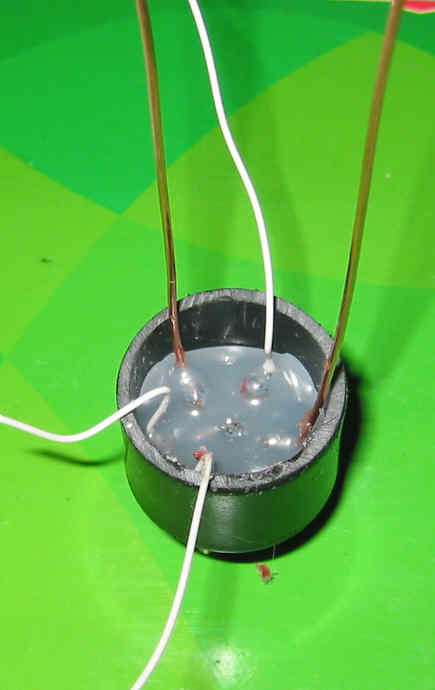

Souder sur les broches du filament 2 fils de 1,5mm² de longueur 100 mm environ




3. Ampoule en résine

L'ampoule est un tube cylindrique de 40 mm de haut, terminé par une embase de connexion supérieure de lampe ancienne
La lampe est apparente car les résistances dans le circuit de chauffage doivent être apparentes pour dissiper la chaleur. La hauteur totale de l'ersatz est de l'ordre de 100-110 mm
Quantité de résine teintée rouge-noire (1 goutte rouge, 1/2 goutte noire) : 4 cl (6 mm de hauteur dans le pot)
Quantité de catalyseur : 1,5 ml
Avec ces quantités, on prépare une ampoule et 2 culots européens

Utiliser le moule spécial ainsi que le contre-moule servant aussi aux bobines BA5
Souder un fil de cuivre 5/10 isolé teflon longueur 110 mm sur la tête d'une vis M3x30 en laiton


Introduire le fil dans l'axe du contre-moule, jusqu'à ce que la vis soit en butée


Introduire la vis dans le trou central du moule préalablement plié sur lui-même



Redéplier le moule, et pousser la vis de façon à ce que le contre-moule dépasse de 32-33 mm (surtout ne pas tirer le contre-moule, il faut que la vis soit toujours à son contact !)

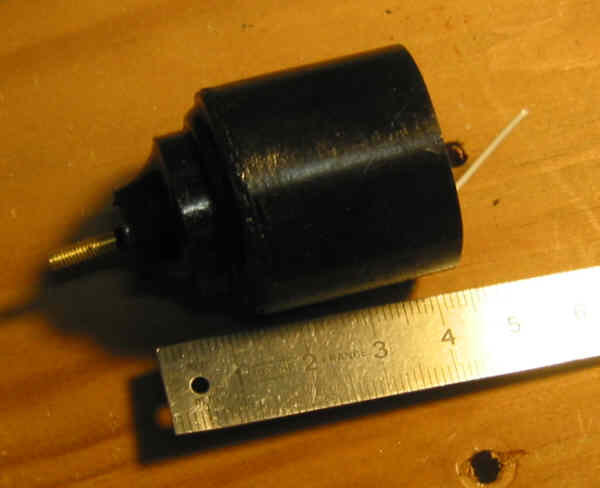

La vis doit dépasser de 9 mm environ :


Poser l'ensemble sur une cale comportant un trou de manière à ce que la ne porte pas
Suspendre le contre-moule avec un support réglable; vérifier le centrage dans le moule, couler la résine (égaliser autour du contre-moule pour avoir au final la même épaisseur partout)



Démouler en enlevant d'abord le contre-moule, puis en pliant le moule sur lui-même
Meuler l'ampoule pour amener la hauteur à 40-42 mm

Installer une rondelle et deux écrous M3 laiton sur la vis de l'ampoule; serrer le premier.



4. Câblage de la lampe

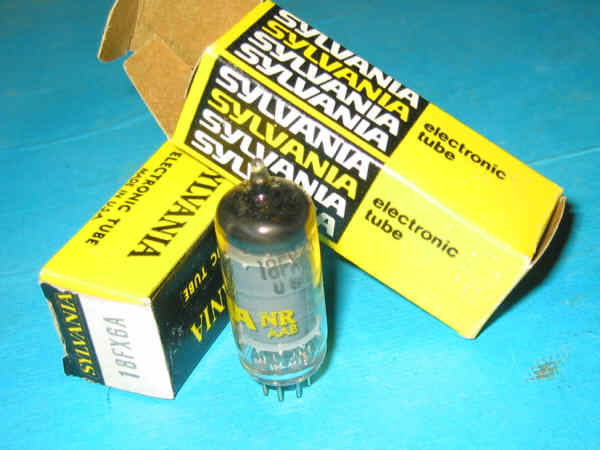

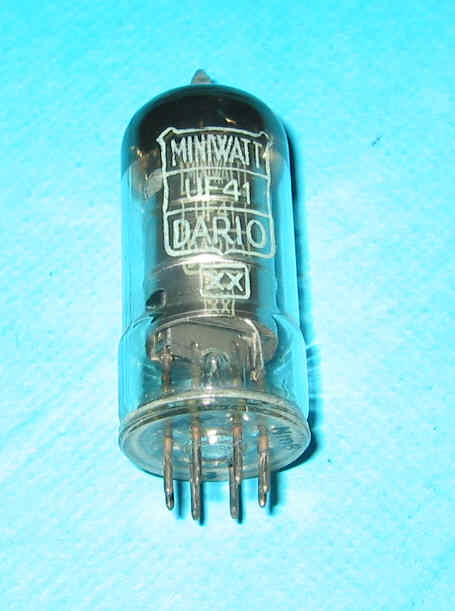

Lampe utilisée : UF41 (-A) ou 18FX6 (-B)

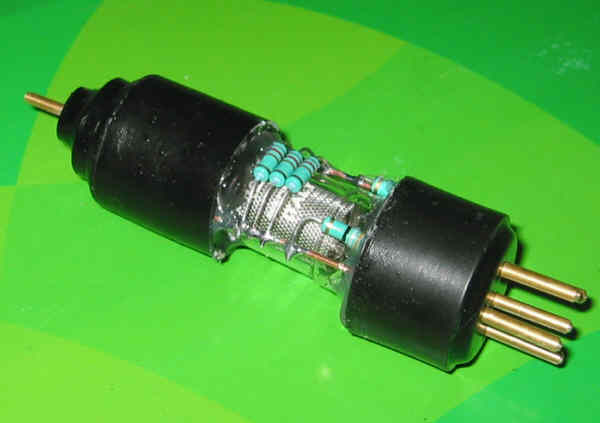

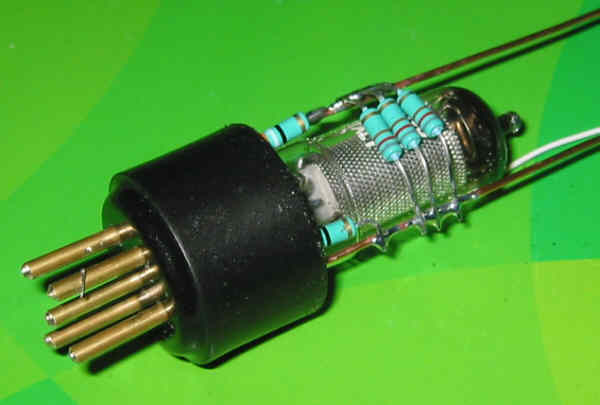

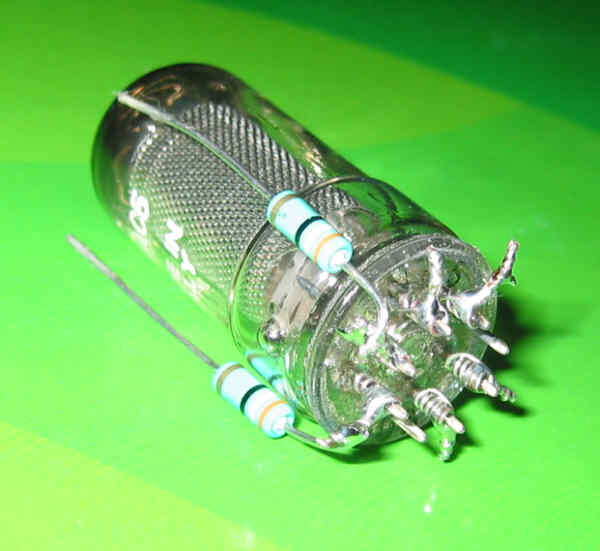

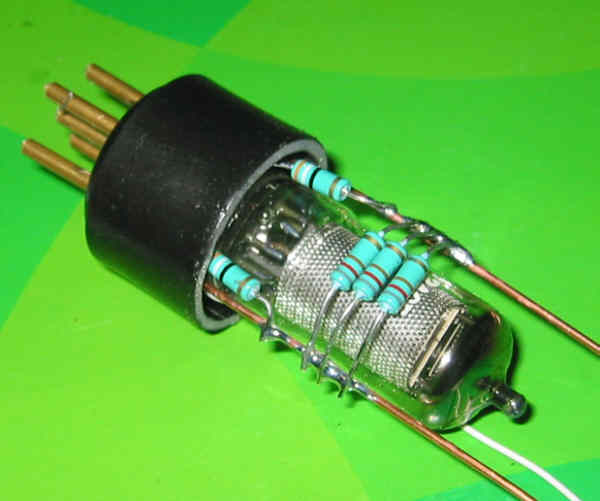

faire 7 boudinettes, câbler selon schéma en commençant par les 2 résistances de 39 ohm (version -A):

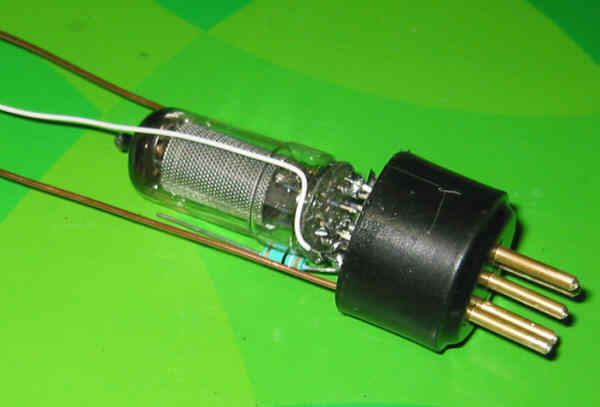

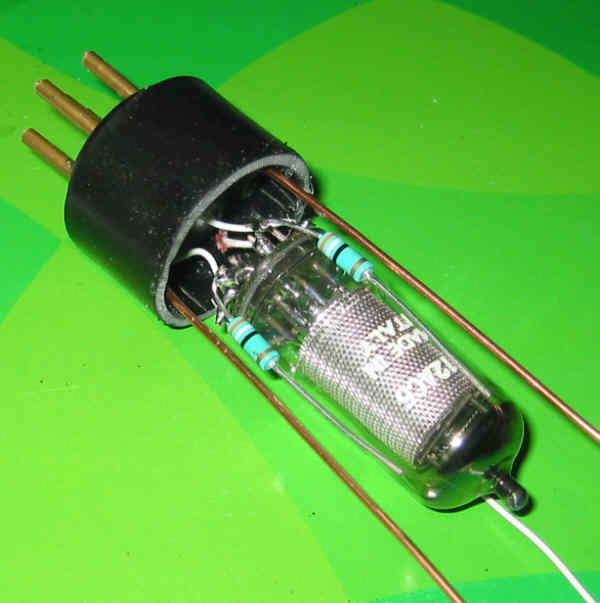

raccorder la lampe au culot :





5. Vérification de fonctionnement

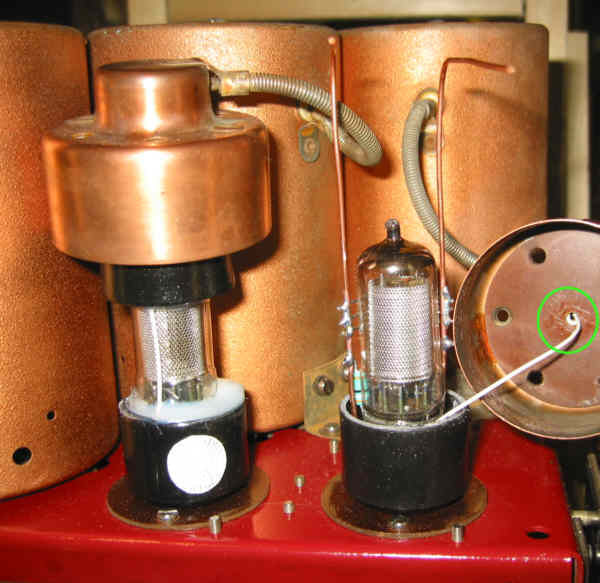

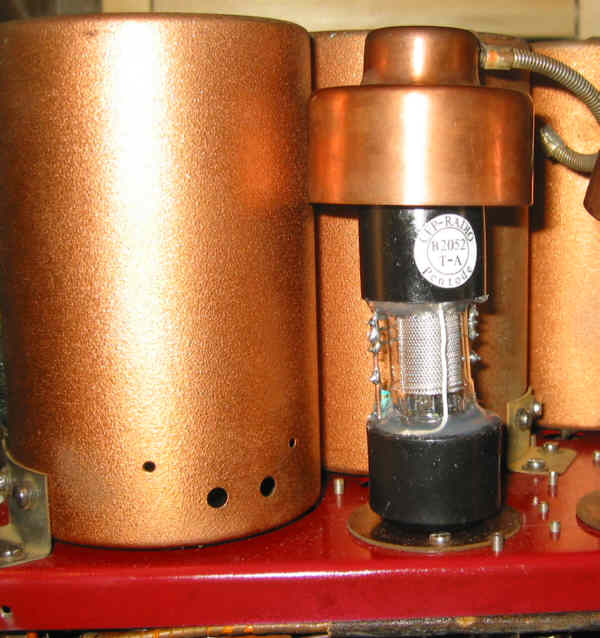

Installer l'ersatz sur le châssis Philips 634C en HF1 ou HF2, à la place de la B2052T


Vérifier le bon fonctionnement



6. Finitions

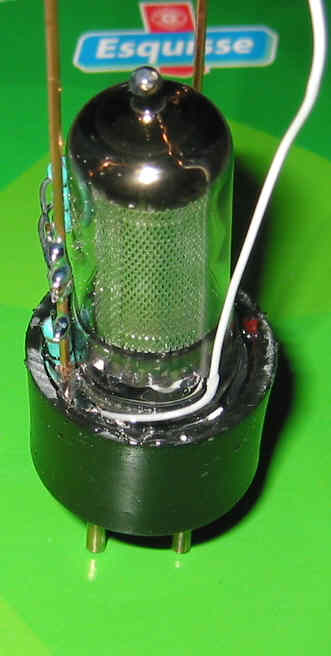

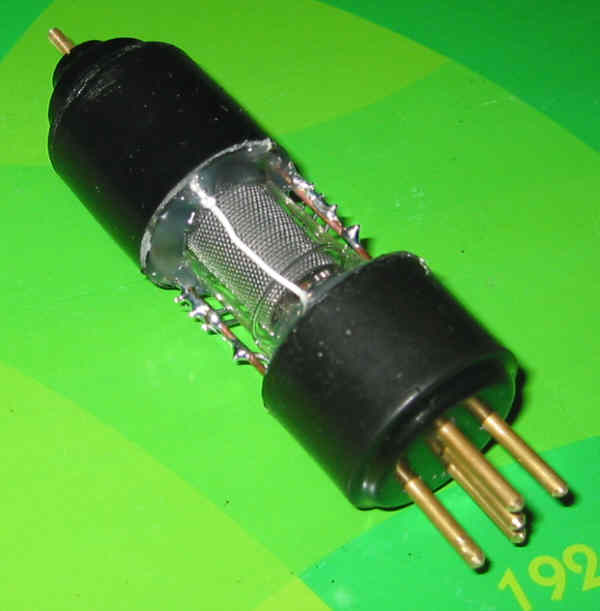

Coller le culot et l'ampoule à leur jonction :

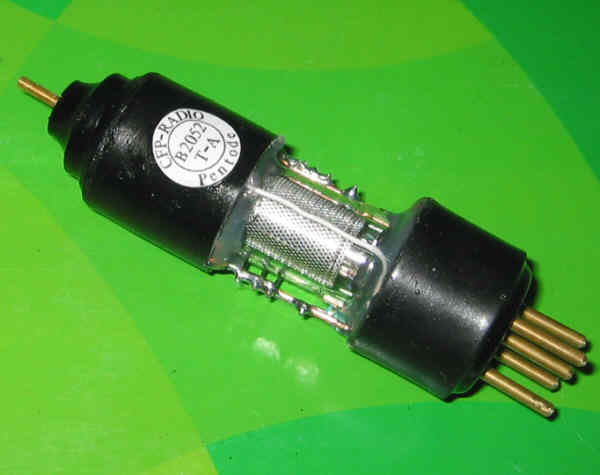

coller l'étiquette de référence :

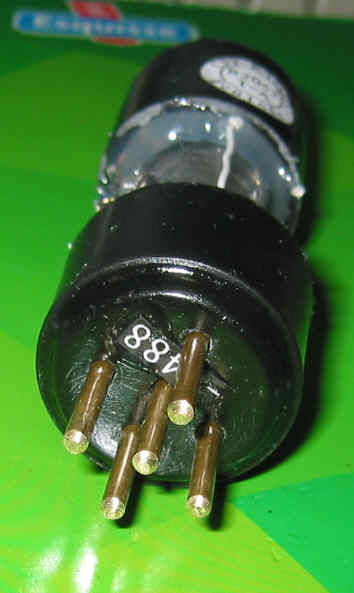

coller l'étiquette de numérotation :


vérifier une dernière fois le fonctionnement sur poste outillage
