Fabrication de l'ersatz B238-B, anti-microphonique





1. Caractéristiques de l'ersatz

Lampes remplacées : B438, B438K (B217, B224)

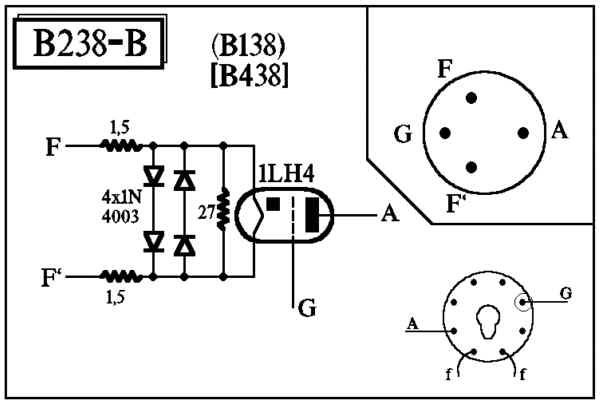

Schéma :2725


ATTENTION : cet ersatz ne peut remplacer qu'une B438 chauffée en série comme sur le Philips 930C car bien qu'il comporte des diodes de limitation, sous 4V, la résistance série chauffe trop; sous 100mA de chauffage, la tension de chauffage est de 1,7V. Ainsi, il peut remplacer les lampes de la série B chauffées en 2V (B217 ...), mais pas les B438 chauffées en parallèle (ce qui ne doit pas exister en fait)
Immatriculation: --000



2. Culot

Culot européen 4 broches.
Les broches sont usinées par UND




3. Préparation de la lampe

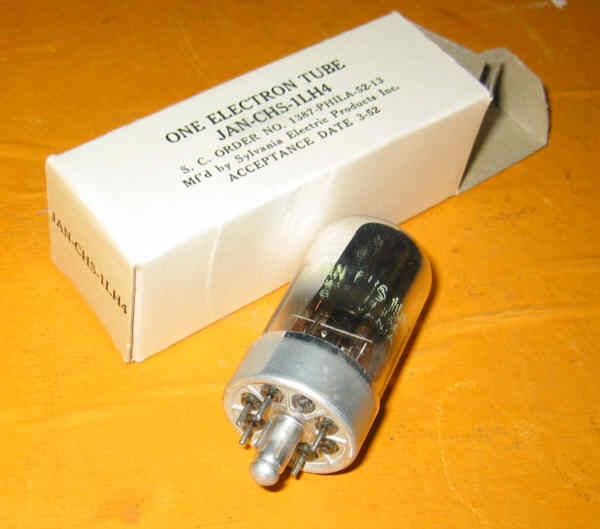

Lampe utilisée : 1LH4





4. Câblage de la lampe

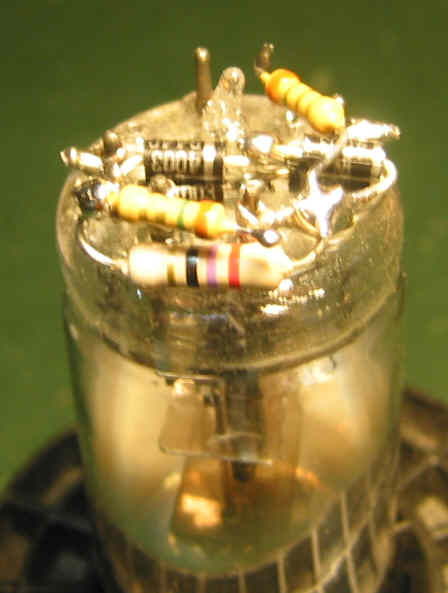

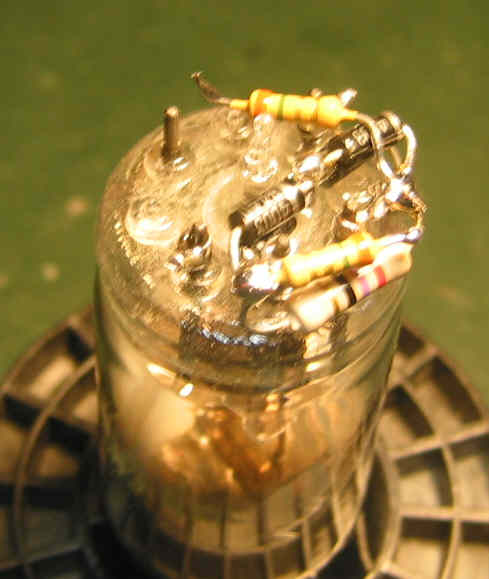

faire 4 boudinettes, câbler selon schéma :



Couper les 4 fils du culot à 15 mm environ du bord :

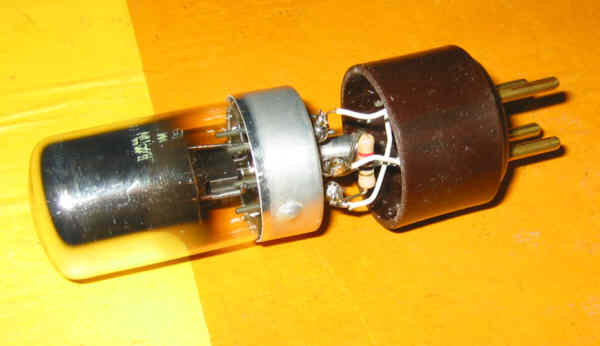

raccorder au culot :




5. Vérification de fonctionnement

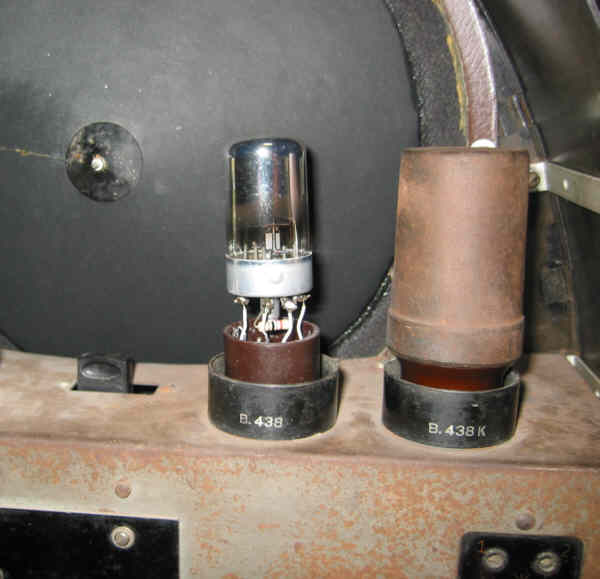

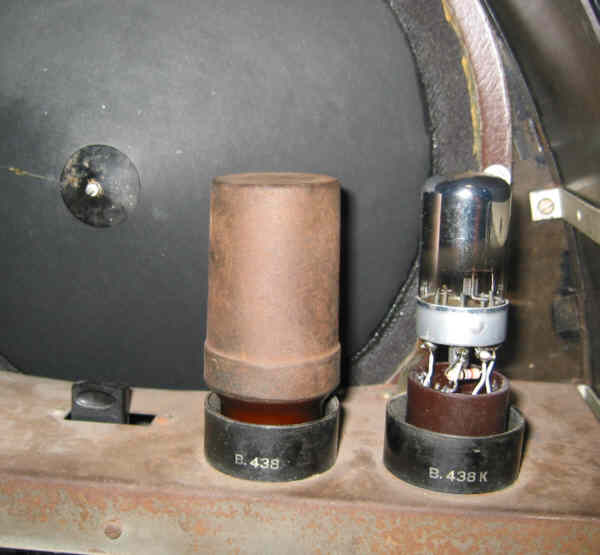

Installer l'ersatz sur le poste PHILIPS 930C en détectrice et en BF




et vérifier le bon fonctionnement.



6. Container

L'ampoule en résine est cylindrique; à l'origine, c'était un container métallique faisant blindage. Le blindage est désormais fait par un tour d'adhésif alu, mais il faut ramener un contact sur le côté.

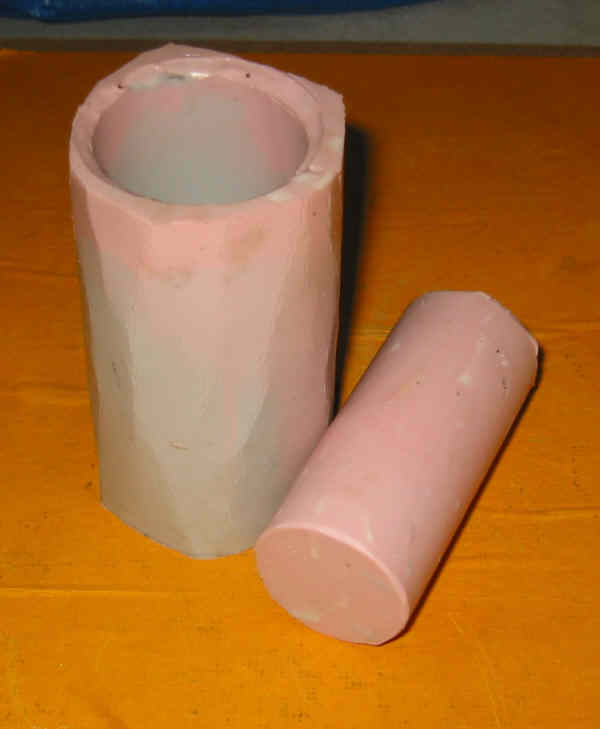

Utiliser le moule de 42 mm de diamètre intérieur :

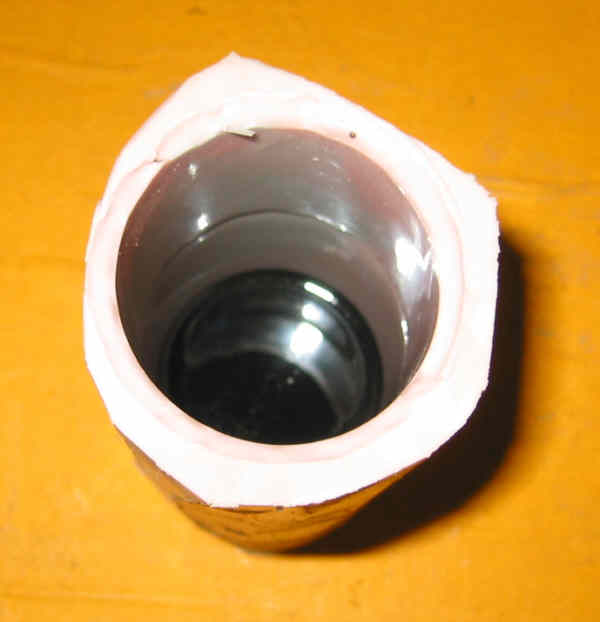

Procéder en 2 coulées, d'abord quelques mm au fond du moule :

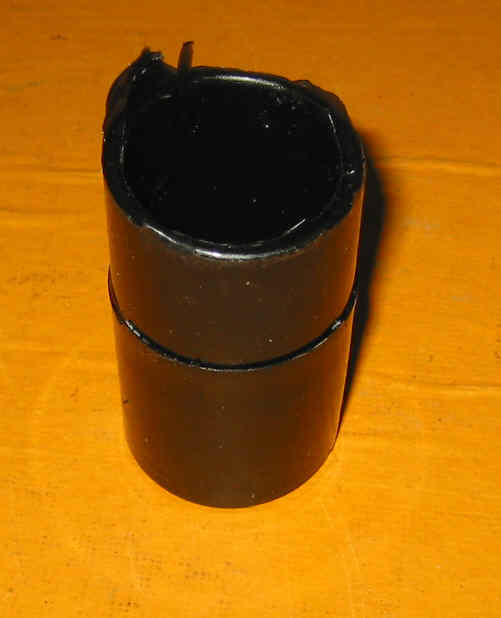

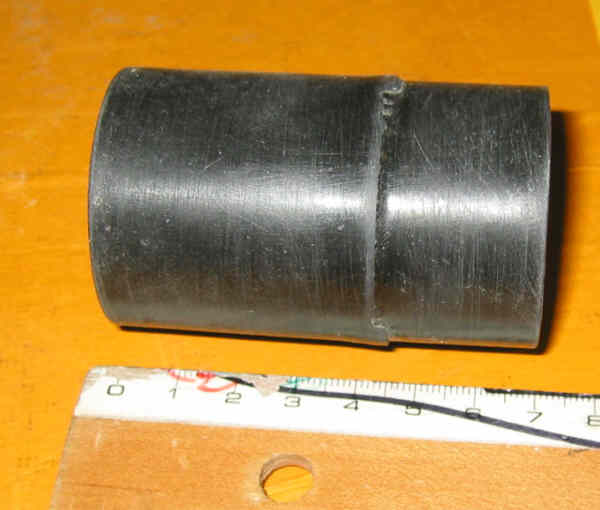

et lorsque la résine est prise, poser le cylindre intérieur et couler le reste en arrêtant à 10 mm de bord. Démouler :

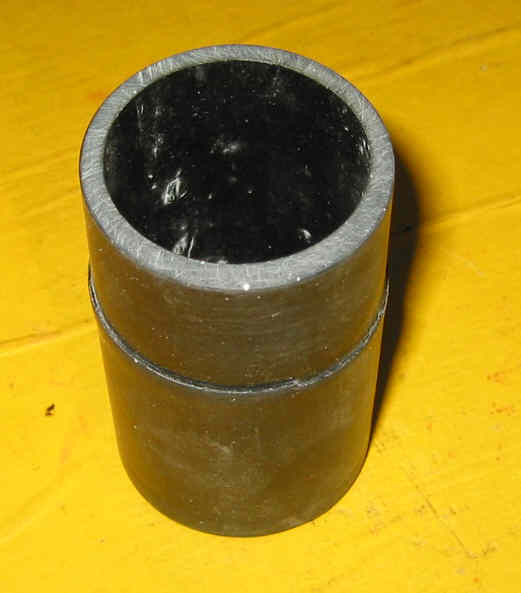

Meuler et poncer pour obtenir une hauteur exacte de 70 mm :





7. Finitions

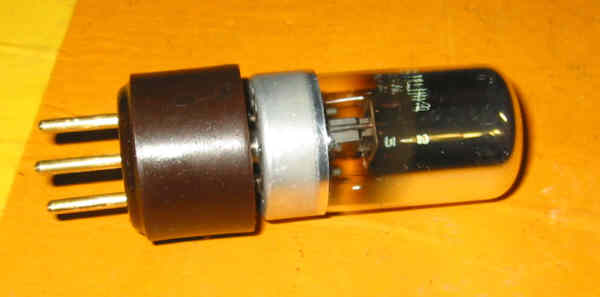

Approcher la lampe du culot sans la coller :

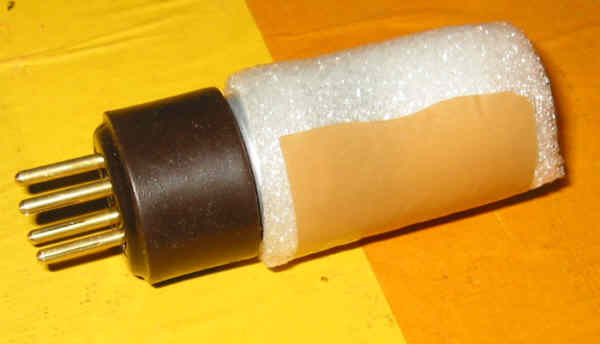

entourer la lampe d'un tour de mousse :

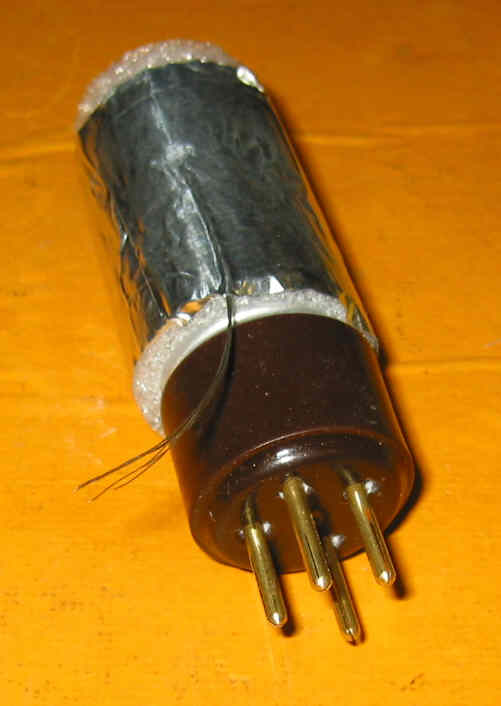

Faire un tour d'adhésif alu (largeur 50 mm) en insérant un bout de fil :

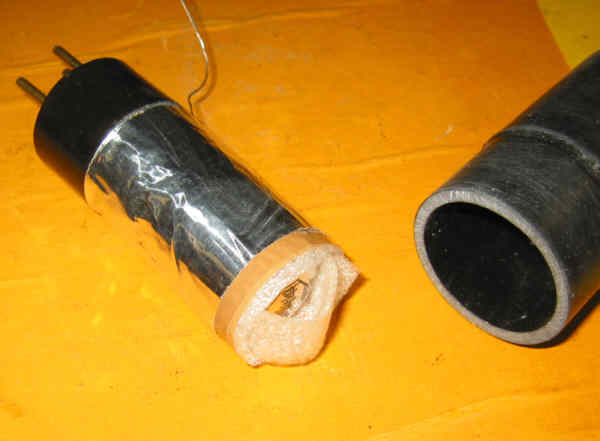

Installer un petit rectangle de mousse en haut de la lampe avant de l'insérer dans le container :

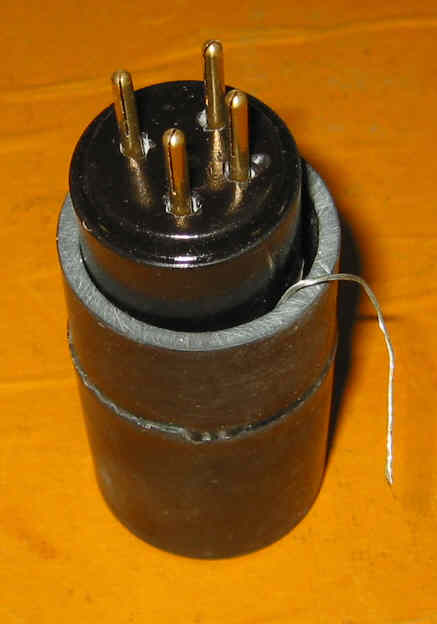

Insérer la lampe à fond, de façon à ce que le fil de prise de contact soit positionné près de la broche de grille :

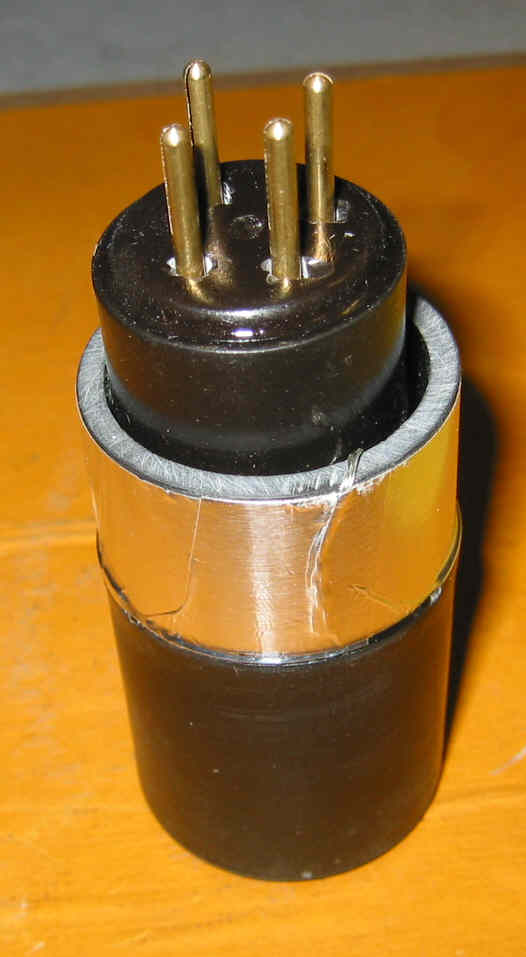

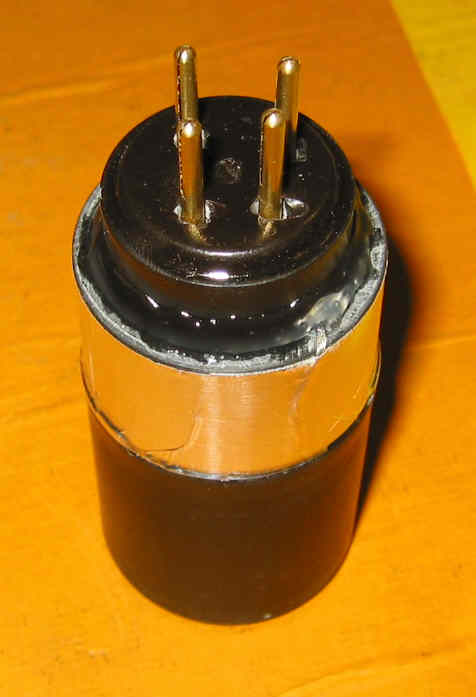

Coller un tour d'alu adhésif de largeur moitié (25 mm) en insérant le fil :



Immobiliser par un cordon de colle thermo :

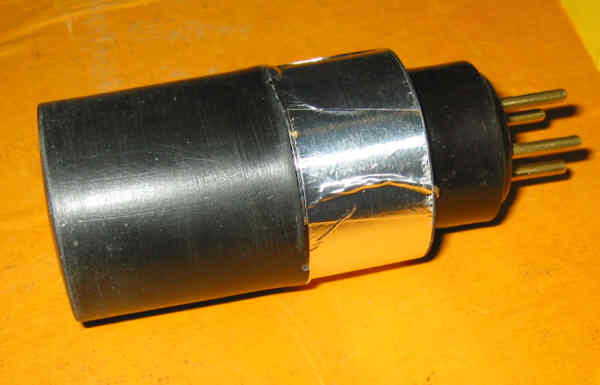

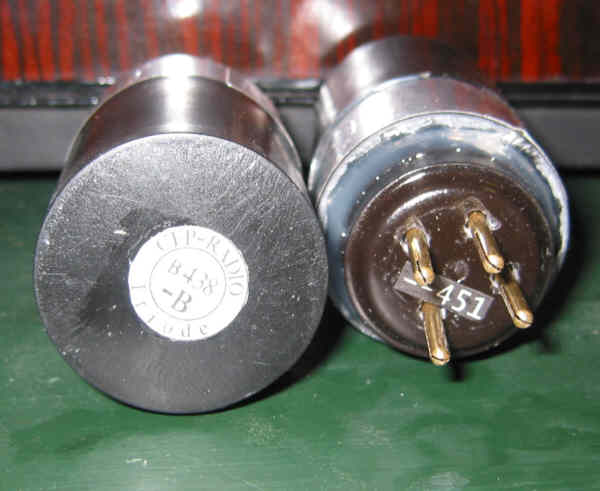

Coller les étiquettes d'identification et de numérotation :
