Les ersatz custom


De temps en temps, on me demande de réaliser un ersatz particulier d'une lampe introuvable... A côté de nos réalisations "standard", il est bien entendu que nous sommes toujours prêts à étudier de nouveaux ersatz !
En général, nous acceptons lorsqu'il s'agit de lampe vraiment diffcile à trouver et que l'ersatz peut présenter un intérêt général.


Ersatz de 3NFBat de Loewe


Cet ersatz permet de refaire fonctionner le récepteur Loewe 433, en remplaçant sa 3NFBat d'origine.

L'ersatz est garanti testé sur poste réplique.

Cet ersatz comporte 3 pentodes: 2 subminiatures, une locktales, câblées correctement afin d'imiter le mieux possible la lampe d'origine.

L'ensemble est moulé dans de la résine transparente afin de laisser voir les nombreux composants. Il est ensuite collé dans un culot réplique du culot d'origine (6 bornes + une centrale + 3 baïonnettes). L'ersatz s'éclaire par le dessous lorsqu'il est correctement alimenté en 4V. En cas d'inversion de polarité, il ne s'éclaire pas, ce qui est une sécurité de fonctionnement

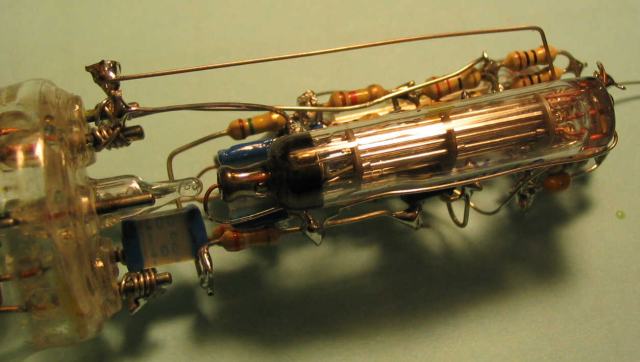

détails de fabrication:

Detail de fabrication

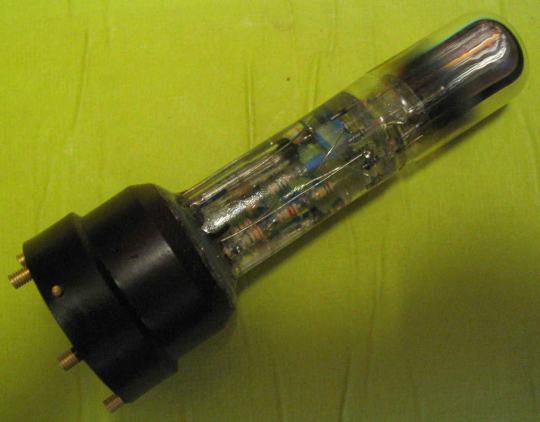

vue de l'ersatz (longueur = 150 mm environ):

Vue de lersatz

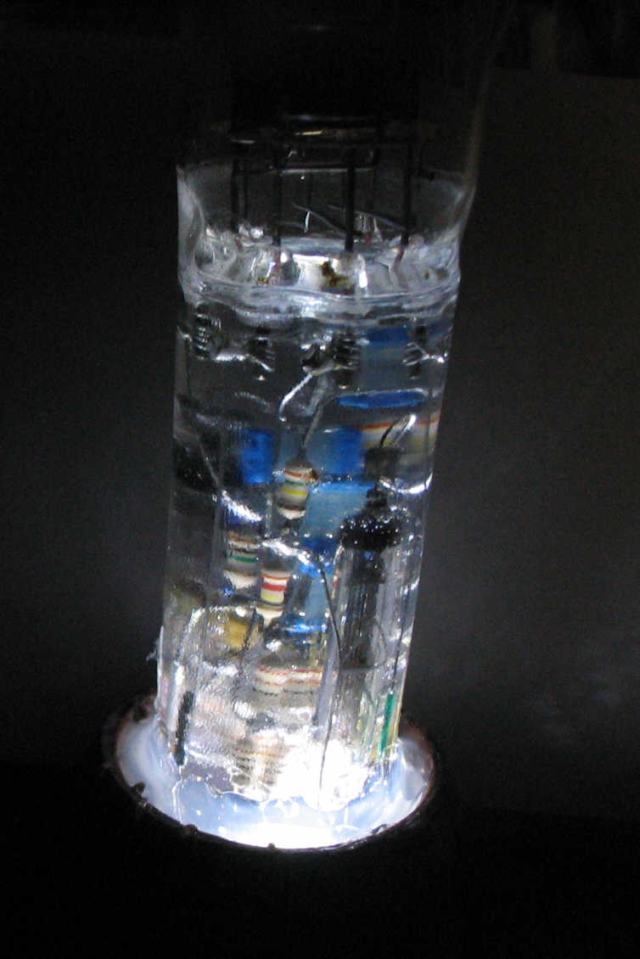

l'ersatz éclairé:

Ersatz eclaire






Ersatz RES164-A


Après les essais de l'ersatz AL55 sur les récepteurs Volksempfanger, type Ve301.. qui comportent une RES164 en finale, on s'est aperçu que les tensions s'écartaient assez des valeurs nominales.

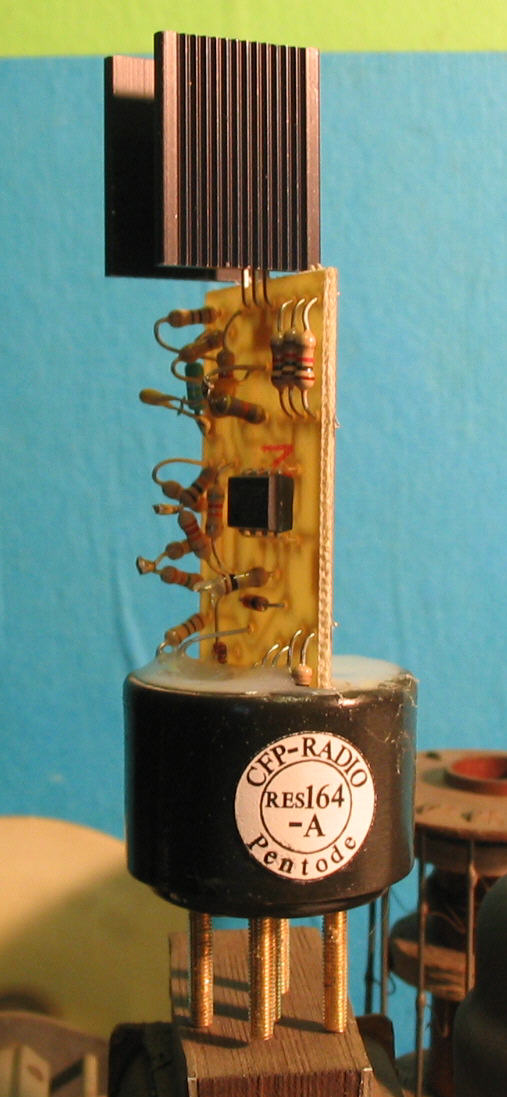

Voici un ersatz Solid State, de même conception que l'ersatz AL56, mais avec des valeurs différentes : le RES164-A.

Ersatz de RES164

Avec cet ersatz, les tensions sont normales, donc autant utiliser celui-ci (il est vrai que le type AL55 est plutôt un remplaçant de la C443 qui diffère quand même un peu de la RES164)

Ceci étant, l'AL55 fonctionne bien aussi....




Ersatz C142-A, D143-A et F215-A

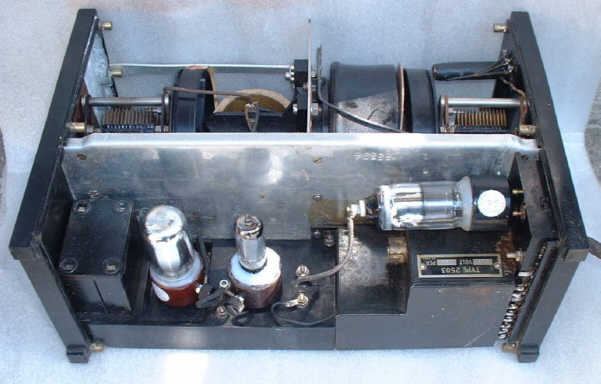

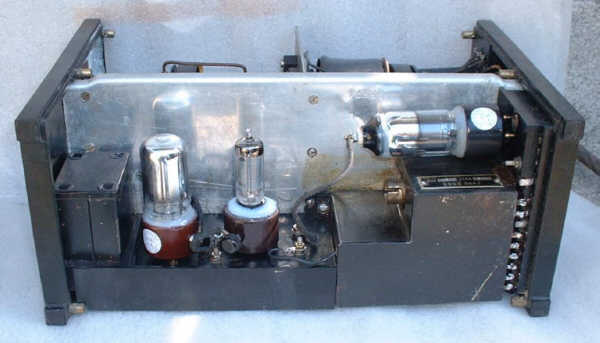

Ces ersatz ont été étudiés spécialement pour équiper le poste Philips 2501.

Ils fonctionnent parfaitement et Stéphane qui en est pleinement satisfait a bien voulu faire ces photos:


A gauche, la pentode BF de sortie, la D143-A,
Au milieu, la triode BF , la F215-A
et à droite, la lampe écran HF, la C142-A



Ces 3 ersatz sont équipés d'un culot 4 broches + vis latérale.
