Le récepteur SKALAPHONE 3 lampes, secteur continu de 220V



1. Présentation du récepteur

Je n 'ai pas, à proprement parler, restauré ce poste; je me suis contenté de le refaire fonctionner car il utilise 2 lampes très particulières, des A609, qui sont des A409 chauffées en 6V !
Il me servira donc d'outillage pour tester les ersatz que je serais peut-être amené à fabriquer.

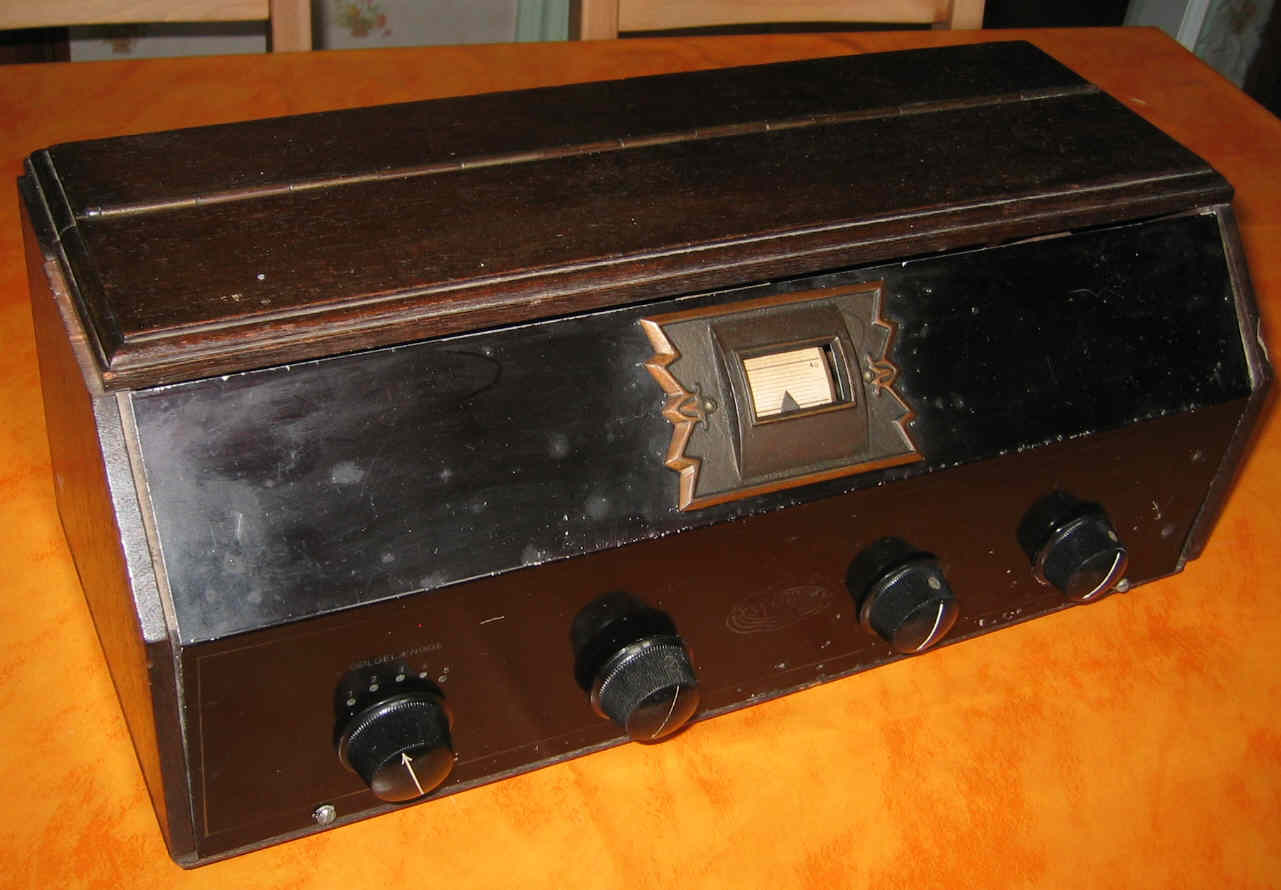

Voici la bête :


(Cliquez pour agrandir la photo)

Comme on peut le constater, la face avant est assez austère, en tout cas, elle est peinte et sérigraphiée. Or les inscriptions sont presque effacées et cela est une des raisons pour lesquelles je ne me suis pas lancé dans une restauration totale ... je garde cela pour plus tard !
Voici d'autres photos :

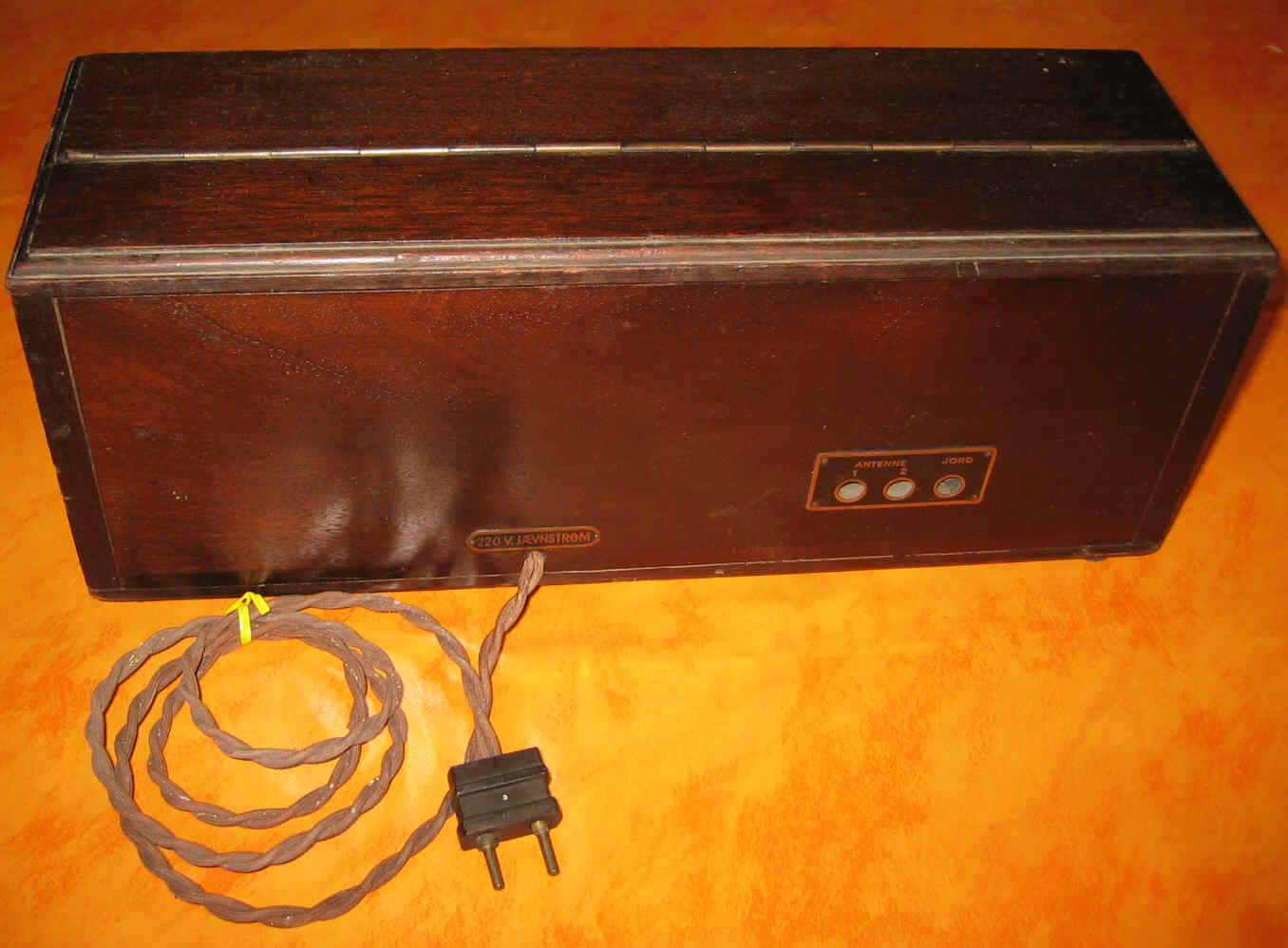

A l'arrière, le cordon secteur était en bon état (Cliquez pour agrandir la photo)

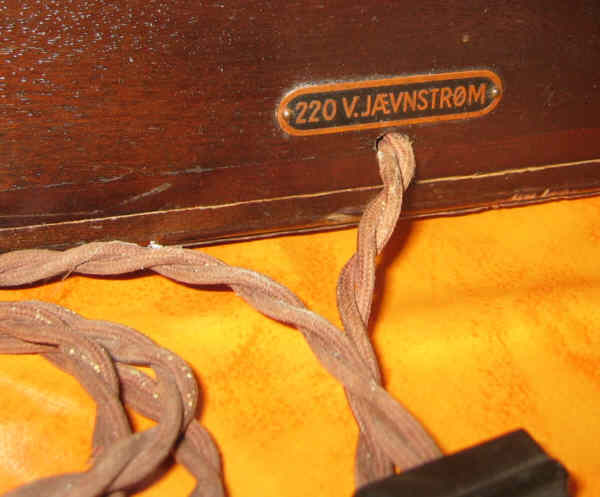

L'indication du secteur 220V CONTINUS

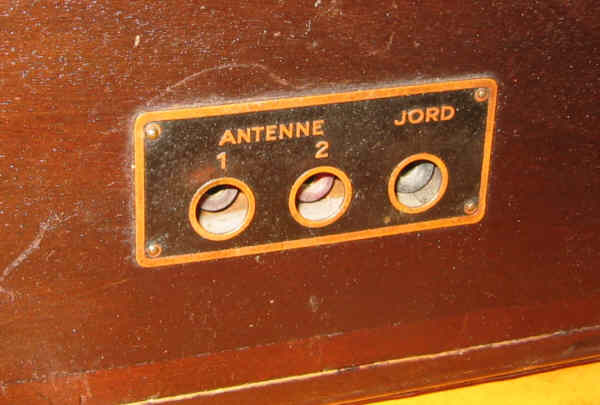

Les prises d'antenne et celle de terre (JORD)

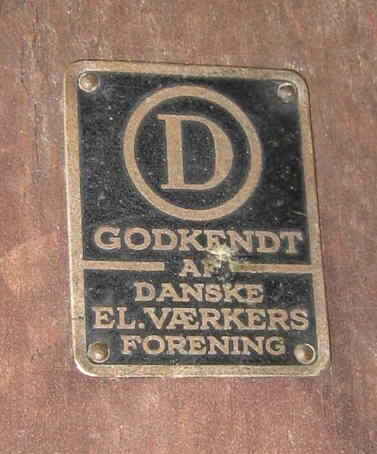

La plaquette de contrôle qui indique "approuvé par l'union des fabricants danois de matériels électriques" ... ou quelques chose d'approchant

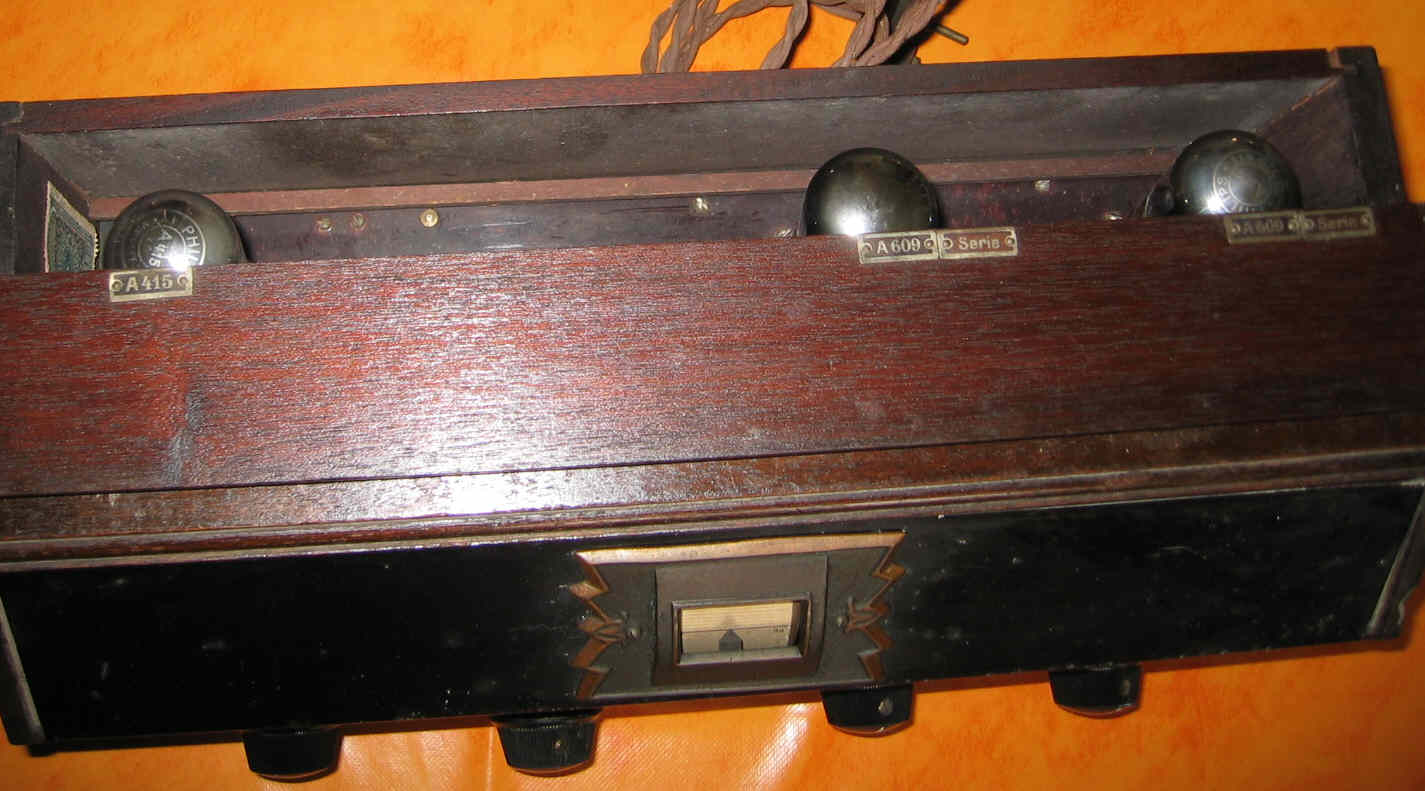

Sur le dessus, une partie du couvercle peut se rabattre, afin d'accéder aux 3 lampes (Cliquez pour agrandir la photo)

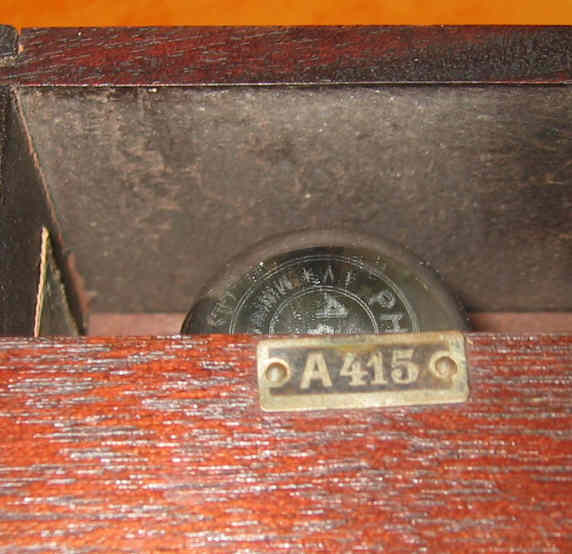

Il y a une A415 ...

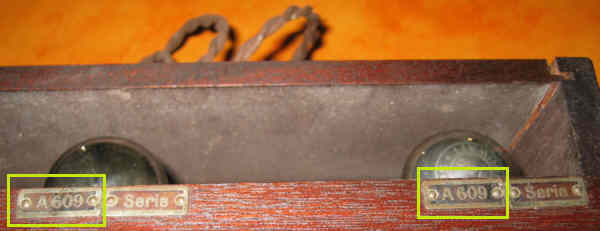

.. et deux A609 !

Ce qui est vraiment étonnant, car on n'a pas l'habitude, c'est d'avoir des lampes utilisées chez nous sur les postes batteries, dans un poste secteur !
En plus comme on va le voir, les filaments des 3 lampes sont en série, ce qui n'est pas classique pour ces lampes ...

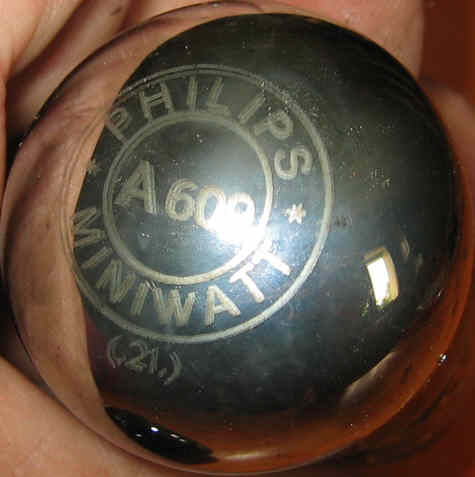

En voici une :



2. Schéma et explications

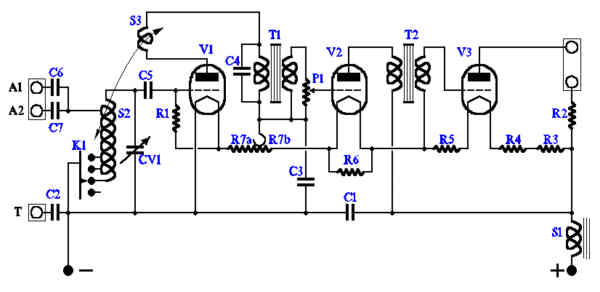

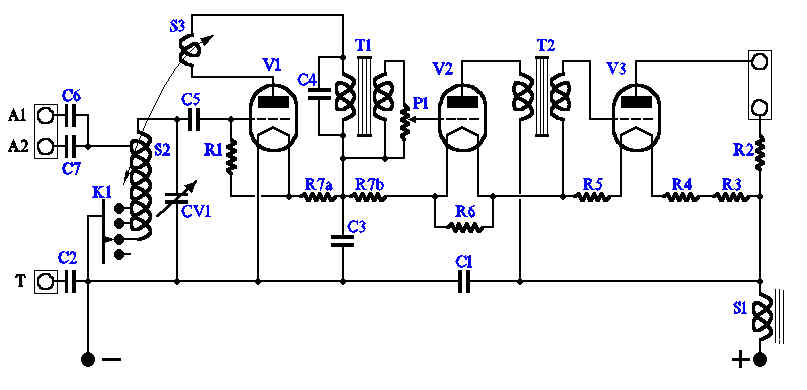

Voici le schéma de principe de ce récepteur :

(Cliquez pour agrandir le schéma)

Le secteur continu doit être relié aux bornes "+" et "-". La self S1 avec le condo C1 forment un filtre secteur car celui-ci était plutôt hâché que franchement continu.
On reconnait un montage "détectrice à réaction" autour de V1, suivi d'un ampli BF à deux lampes, V2 et V3, avec liaisons par transformateurs.
P1 permet de régler le volume sonore.

Rien de bien original, si ce n'est le circuit de chauffage, qui sert également de pont diviseur de tension pour générer les bonnes valeurs tensions pour les anodes et les grilles des lampes :
- les anodes de V2 et V3 sont portées à un potentiel très proche de 220V
- l'anode de V1 est portée à un faible potentiel, qui dépend des valeurs relatives de R7a et de l'ensemble des autres résistances R7b, R6, R5, R4 et R3.
- R7 est un potentiomètre qui permet d'ajuster à la bonne valeur la tension d'anode de V1, donc de bien régler la détection
- R7b permet de polariser correctement la grille de V2 (vu le sens du courant, le potentiel du filament de V2 est supérieur au potentiel du curseur de R7 donc de la grille)
- R5 permet de polariser correctement la grille de V3 (de la même façon)
- R1, résistance de fuite de grille de V1, est reliée à la borne "+" du filament, ce qui est nécessaire pour une détection grille

On voit donc que les courants anodiques et les courants de chauffage se "mélangent" allègrement ...

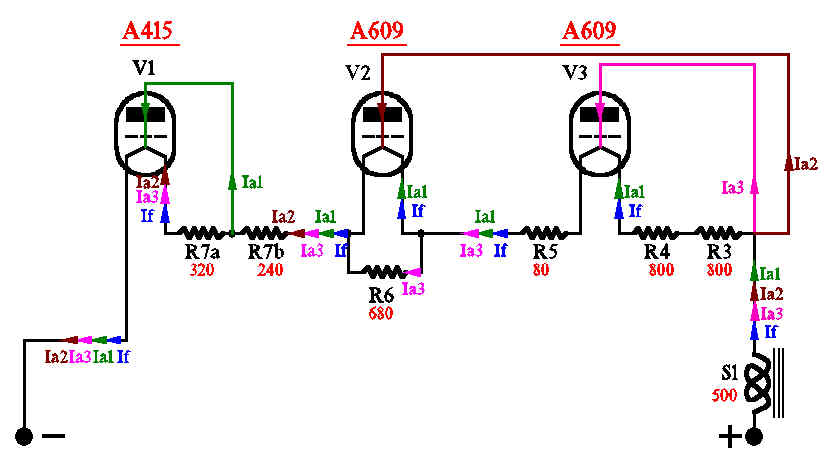

Voici un schéma qui indique tous les courants :

(Cliquez pour agrandir le schéma)

Il est important de faire ce schéma et de vérifier que les courants qui circulent dans les filaments sont corrects. En particulier, on voit que :
- Les courants de chauffage de V2 et V3 sont identiques mais différents de celui de V1
- la résistance R6, shuntant le filament de V2, sert à dévier le courant anodique de V3
- les résistances R3-R4, R5, R7a, R7b sont parcourues par des courants différents, on ne peut donc pas appliquer la loi du diviseur de tension !

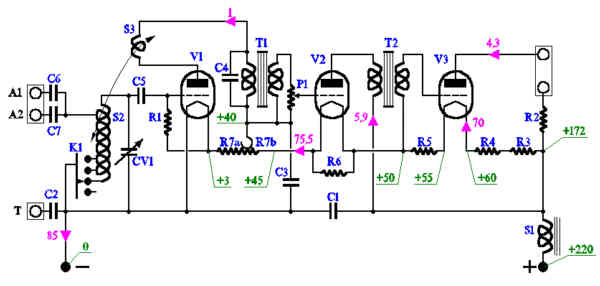

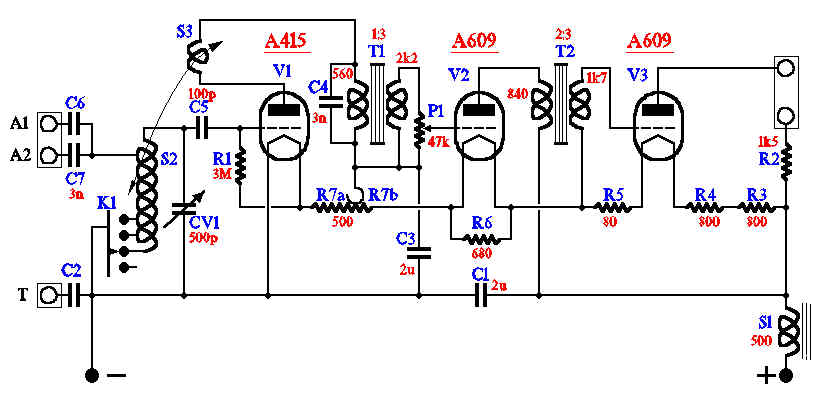

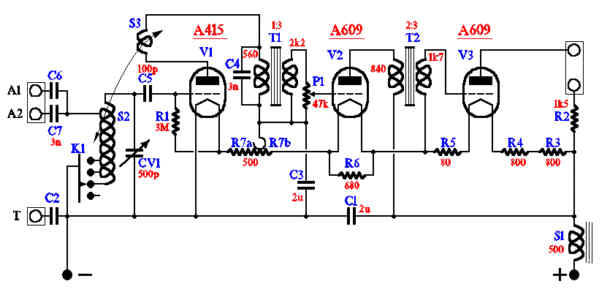

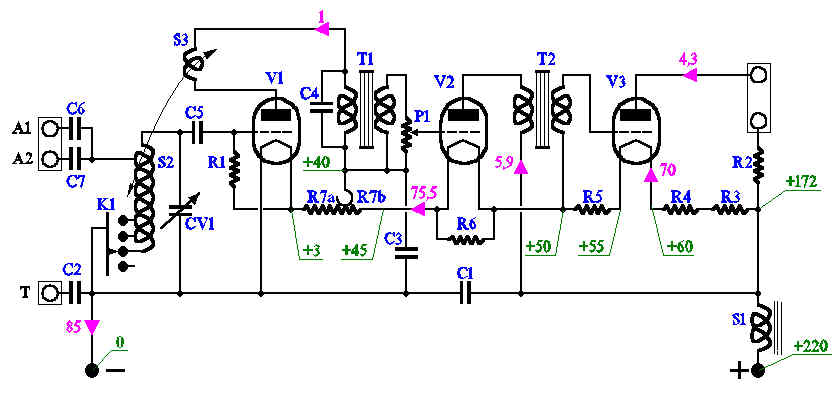

Voici, pour finir, les mesures de courants et tension en fonctionnement, et le schéma avec les valeurs des composants :


(Cliquez pour agrandir les schémas)
