Un testeur de condensateurs simple à construire




Ce petit montage, plus simple et moins élaboré que celui de Pierre, vous permettra de tester vos condensateurs jusqu'à 350V. Dans la mesure où l'on puisse faire confiance à ce phénomène, il permet aussi de reformer les condensateurs. Bien entendu, il ne peut faire de miracle et sauver des condensateurs complètement en court-circuit ou complètement secs. Vous pourrez bien entendu adapter ce montage à vos besoins, en ajoutant d'autres tensions et éventuellement monter jusqu'a des tensions de service de 500V.





Principe du testeur de condensateurs

La construction de cet appareil ne nécessite qu'une poignée de composants. Nous avons un transformateur donnant approximativement 280V alternatif que nous redressons avec une diode 1N4007 et que nous filtrons avec un condensateur de 10mF afin d'obtenir une tension continue d'approximativement 400V. Une résistance de 330K / 2W est branchée en parallèle sur le condensateur afin de le décharger après un arrêt de l'appareil (il aidera aussi à décharger celui qui est éventuellement branché sur les bornes de sorties...)

Cette tension est ensuite régulée par l'intermédiaire de 3 diodes zeners de 5W en série (une de 100V et 2 de 120V pour un total de 340V).

Les diodes sont protégées par une résistance de 50K qui limite le conrant à environ 8 mA en cas de court-circuit (la limite d'intensité dépend évidemment de la tension d'alimentation).

Le circuit se termine par une résistance de 100 ohms aux bornes de laquelle nait une tension proportionnelle à l'intensité qui traversera le condensateur branché sur les plots de sortie. Cette tension est envoyée à un galvanomètre que vous calibrerez avec une résistance. Je n'ai pas mis de valeur particulière pour cette résistance car elle est fonction du galvanomètre que vous aurez sous la main pour effectuer le montage.

Grace à ce système :


Il est a noté que j'ai mis des zeners de 100V et de 120V sur le montage, mais vous pouvez mettre ce que vous voulez pour disposer d'autres tensions sur les bornes de sortie.

Ce qui compte, c'est que la résistance de protection soit efficace afin de ne pas claquer les zeners.


Comment calculer cette résistance de protection ?

Reprenons notre exemple. Nous avons une tension disponible avant la résistance de protection de 400V.
La zener est une 100V de 5 watts.

D'abord prenons une marge de sécurité comme pour les résistances : ce n'est pas parce que la zener peut supporter 5 watts, qu'il faut l'utiliser à son maximum admissible, même si il existe des marges de sécurité chez certains fabricants.

Mettons que nous ne l'utiliserons qu'à 70% de sa puissance soit 5 x 0,7 = 3,5 watts

Quel est l'intensité maximum supportée par cette zener pour une puissance de 3,5W ?

Prenons P : puissance, U : tension, et I : intensité

Appliquons la règle P = U x I, nous aurons 3,5 = 100 x I
et I =3,5/100= 0,035 soit 35mA

Vous vous rappelez que la tension initiale est de 400V et que notre zener est une 100V, donc la chute de tension dans la résistance doit amener la tension initiale de 400V à 100V. Cette chute est égale à 400 - 100 = 300V

Quel est la valeur de la résistance qui fera chuter une tension de 300V lorsqu'elle est traversée par un courant de 35mA ?

Il suffit d'appliquer la loi d'ohm : U = R x I ou en ce qui nous concerne R = U / I

R = 300 / 0,035 = 8570 ohms

Avec 8570 ohms, nous nous assurons que l'intensité maximum qui traversera la zener sera de 35mA et notre zener sera bien protégée.

Bon, voila notre plus petite zener protégée. Si nous en avons plusieurs en série, la même résistance assurera une protection encore meilleure puisque la chute de tension nécessaire sera moindre et qu'en plus les zeners en série se partageront la puissance à dissiper.

Dans mon montage, j'ai pris une précaution extrême avec une résistance de 50K :




Utilisation du testeur

A la première utilisation, court-circuitons carrément la sortie avec un cordon de mesure. Le galvanomètre doit indiquer 8mA. En fait il doit indiquer l'intensité maximum que l'alimentation peut délivrer à travers la résistance de protection de 50K, donc ici, 400/50000 = 8mA.

Si tout va bien, éteignez l'appareil et enlevez le court-circuit

Branchez un condensateur neuf sur les bornes prévues à cet effet en faisant bien attention de respecter la polarité, choisissez la bonne tension avec le sélecteur et allumez l'appareil. L'aiguille va monter d'un coup et indiquer une intensité de 8mA puis va redescendre très rapidement pour se stabiliser sur une intensité de quelques dizièmes de milliampère.

C'est ce que doit se passer avec un condensateur neuf. Eteignez l'appareil et enlevez le court-circuit

Branchez maintenant un ancien condensateur. Si l'aiguille redescend rapidement, c'est bon signe, le condensateur n'est peut être pas en si mauvais état. Si au contraire l'intensité descend mais qu'elle le fait, très doucement, il va falloir être patient et laisser le condensateur se reformer. Cela peut prendre de quelques minutes à plusieurs heures, (ca peut ne pas fonctionner du tout !!!).

Dans le pire des cas, si vous voyez après plusieurs heures de branchement que votre galva est toujours sur la position maximum, ou du moins stabilisé à une intensité supérieure à la normale, vous pourrez jeter le condensateur sans regret...

Il se peut aussi que l'aiguille reste sur 0 et ne bouge même pas à l'allumage de l'appareil. Cela indique que le condensateur est coupé à l'intérieur, la aussi, poubelle...

Courant de fuite des condensateurs

Quand je parle d'intensité acceptable (ou normale), je vous invite à vous connecter sur l'excellent site Carnets tsf sur la rubrique reformage des condensateurs Vous y trouverez, une mine d'information ainsi qu'un tableau récapitulatif des courants de fuites acceptables en fonction de la valeur et de la tension de service des condensateurs testés. Le tableau est tellement bien fait que je l'ai collé dans le couvercle du testeur. Je vous invite en passant, à regarder le reste de ce site, il est étonnant et très intéressant et vous trouverez aussi, d'autres schémas de testeurs de condensateurs.

Une fois le condensateur considéré comme bon (ou reformé si on peut dire...), je vous conseille de le débrancher de l'appareil (alors qu'il est chargé), de le laisser 2 ou 3 minutes de coté et de mesurer ensuite la tension à ses bornes avec un volmètre avec une haute impédance d'entrée pour ne pas trop le décharger. Si le condensateur est bon, la tension en doit pas avoir chuté (ou presque pas). Si la tension est faible, malheureusement, le condensateur ne tient pas la charge et il risque d'être bon pour la poubelle. J'ai eu sous la main des condensateurs de 50mf sous 385V, que j'ai reformé. L'intensité au final était très faible, de l'ordre de 0,2mA. En débranchant le condensateur ne serait ce que 30 secondes, il n'était plus chargé... En utilisation, il ne filtrait quasiment rien et pourtant sa résistance interne était énorme et au capacimètre il avait bien la bonne valeur... verdict : poubelle...

Petite précision


A cet heure, je ne peux pas affirmer qu'un condensateur reformé fonctionnera aussi bien qu'un condensateur neuf.

Je ne peux pas non plus indiquer combien de temps le condensateur restera reformé et même si l'intensité redescend rapidement.

Rien ne prouve que ce condensateur est capable ensuite de tenir la charge et de filtrer correctement.

Vous devrez faire d'autres essais ensuite et regarder ce que ca donne. Par contre, si l'intensité est très faible, je peux affirmer que le condensateur n'est pas en court-circuit, ce qui est déja intéressant comme information et vous permet de le rebrancher sans risque à sa place d'origine. Au pire, il ne filtrera pas bien mais au moins votre alimentation sera protégée.



Condensateur en test


Intérieur de l'engin (le cablage ne va pas plaire à certains :-) )


Les résistances qui limitent l'intensité (5 résistances de 10K en série)

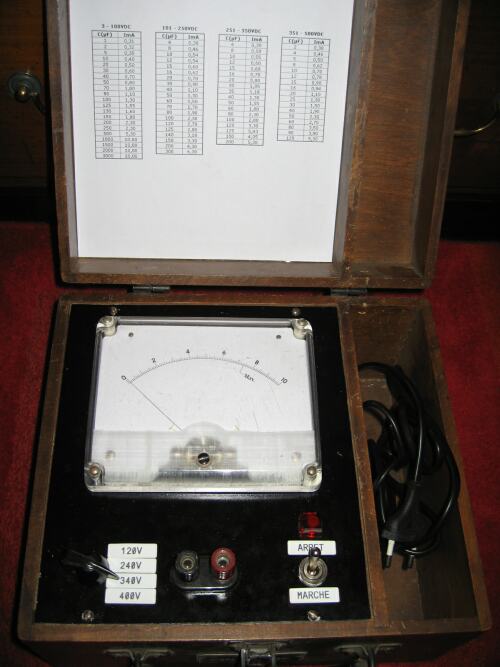

La version finale, avec le cadran calibré
et le tableau des courants de fuite dans le couvercle



Test du montage

J'ai laissé branché l'appareil tout une nuit en court-circuit et il n'y a pas déchauffement excessif vu que le courant est limité à 8mA ce qui fait qu'avec 400V d'alimentation, nous avons une dissipation de 3W. Dans mon montage, j'ai mis 5 résistances de 10K de 5watts chacune (je suis donc extrêmement large !). C'est plus que surdimensionné mais c'est pas plus mal, on est jamais trop prudent. Le transfo est petit, c'est un 30VA et il ne chauffe pas du tout.


31/12/07 Version 2

Je me permets de mettre en ligne le testeur de condensateur dernière mouture.

En fait les modifications sont basiques, mais j'ai mis un doubleur de tension, pour monter plus haut et ainsi pouvoir tester des condensateurs de 500V en situation, avec l'ancien montage, je ne montais qu'à 400V.

Voici le schéma modifié :




4/04/08 Version 3

Voici la dernière version de cet appareil, je viens de rajouter une fonction megohmètre (rudimentaire mais tout à fait utilisable).

Il faut un double commutateur, j'ai pris un commutateur avec 2 galettes. Pour la position megohmètre on ne branche plus le galva en parallèle sur la résistance de 100 ohms qui est en série avec le négatif, mais en série avec l'alimentation et le condensateur.

Une résistance chutrice d'environ 6 Mohms (dépend du galva utilisé) réalise l'adaptation pour qu'en cas de court-circuit total la valeur lue soit à la pleine échelle sur le galva.

Ce megohmètre est rudimentaire, mais permet d'afficher des valeurs correctes jusqu'a 200 Mohms et par estimation jusqu'a 500 Mohms ce qui est plus que suffisant pour tester des condensateurs papier.

Autre avantage non négligeable, cet appareil teste le condensateur avec une tension de 350 volts, ce qui est proche des tensions rencontrées dans les TSF et autres appareils à lampes. Certains condensateurs que j'avais testé avec un multimètre et que j'avais considéré à peu près utilisable avait une résistance de 30 ou 40Mohms au multimètre. En branchant ces condensateurs sur l'appareil, la résistance est redescendue à 5 Mohms, ce qui m'a permis de constater que ces condensateurs étaient en fait inutilisables. La résistance des condensateurs papier (comme celle des chimiques) varie fortement avec la tension de service, il ne faut pas l'oublier.

Tester des condensateurs HT avec au moins 300V d'alimentation est donc plus que recommandé. On pourrait évidemment les tester sous leurs réelles tension de service maximum, mais un mauvais condensateur affiche déja ses faiblesses sous 300V, je n'ai donc pas monté plus haut l'alimentation.

Voici le schéma de la dernière version :




21/11/08 Version 4

Afin de complèter cet appareil et de remplacer la partie test de résistance, j'ai décidé de l'équiper d'un vrai megohmètre.

La construction du megohmètre permettant de mesurer des résistances de plusieurs gigohms est décrit à part sur le lien ci-dessous.

Article sur le megohmètre

J'ai fait un article a part car le megohmetre peut s'utiliser seul en temps qu'appareil dédié.

Bonne construction. Nous vivons une époque moderne....
