Améliorations - réparations




Comme ce moniteur est un prototype, j'ouvre cette nouvelle page afin de consigner les améliorations et les réparations, suite à son utilisation....


32. Problème de blanking


Ce dimanche, j'ai fait une exposition dans un village près de chez moi et le moniteur a fonctionné correctement pendant plusieurs heures !

En fin de journée, cependant, un ou deux blankings supplémentaires apparaissaient parfois en milieu d'image, un peu comme si le monostable était déclenché intempestivement ; bien sûr ce problème était lié au contenu même de m'image, voici un exemple :



A l'atelier, j'ai essayé de reproduire le phénomène en mettant le lecteur sur pause sur cette image....
Voici le signal de blanking correspondant :

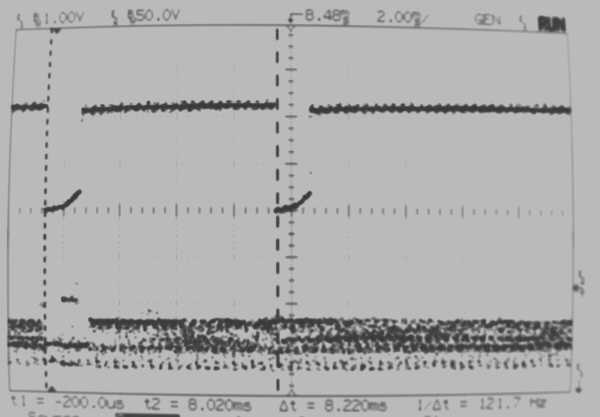

Comme on peut le voir, une seconde impulsion d'effacement est déclenchée 8,22 ms après le premier !

J'ai visualisé alors la synchro trames, prise sur l'anode de la triode L2b:



On voit effectivement qu'à cet instant, le signal de synchro est pollué car le signal vidéo doit comporter un motif ressemblant au top trames, pas de chance....

Après quelques essais, j'en suis arrivé à diminuer la valeur de R37 : de 120kohm, je l'ai passée à 18kohm avec succès:




A suivre ....
