Construction d'un AK10C





Essais, tests et finitions



47. Vérifications avant mise en marche

Avant d'embrocher les lampes, il convient de vérifier quelques points :
- prise connectée sur l'alim (5V pour A, 45V et 90V pour B)
- inter M/A tiré (marche), rhéostats à fond
- présence du 5V sur les deux broches des 5 lampes : ok
- présence du 90V sur la broche d'anode des lampes HF : ok
- présence du 90V sur la broche d'anode de la lampe BF#2 : ok
- présence du 45V sur la broche d'anode de la lampe BF#1 (détectrice) pas ok !

aïe, un souci... ce n'est pas normal. Je vérifie à l'ohmètre :


court-circuit franc entre anode et une broche de chauffage. Je dois déposer le module et l'ouvrir pour voir ce qui se passe, zut.
Je vais voir si il est aisé de le déposer ...


Une fois ouvert, je vois tout de suite le problème : c'est la connexion du condo de filtrage HF sur l'anode de la détectrice qui touche carrément le fil de connexion de la résistance de détection !
Une fois les deux fils écartés, j'ai remonté le module et refixé sur la planche : le court-circuit n'est plus là, et en alimentant, je trouve bien le +45V sur l'anode de la détectrice.



48. Permier essai

Maintenant, prêt à faire feu !
C'est toujours un moment d'émotion, qu'est-ce que vous voulez, on ne se refait pas : après la construction, je suis excité juste avant de mettre sous tension ...

et bien sûr, une fois le HP branché, l'antenne et la terre branchées également, alim aussi....je tire l'inter M/A et ... en tournant le rhéostat du module BF et en touchant l'entrée détection, j'entends la ronflette ! Le module BF est ok !
En tournant le rhéostat du socle HF, j'entends un bruit de cascade : le souffle HF est là, tout va bien ...
enfin, en tournant les CV, en cherchant du côté de la graduation 60, je reçois la BBC !
Seulement, le fonctionnement d'un des CV est bizarre : on dirait bien qu'il y a un mauvais contact. C'est le 3°, celui de détection et parfois, on peut le tourner d'un demi-tour sans obtenir de résonance. Je dois l'ouvrir ...
Une fois, ouvert, la vérification de la résistance entre le fil de masse et l'axe n'est pas toujours 0 suivant la position des lames. Je décide donc d'ajouter un fil :


Une fois remonté, CV3 fonctionne normalement mais c'est au tour de CV1 d'en faire autant ! Même punition : un fil en plus.
Il semblerait que pour l'instant CV2 se comporte bien, donc je le laise en l'état. Cependant, un autre phénomène se produit : un accrochage quand je pouse le rhéostat du socle HF qui disparait quand je touche les boitiers des CV.
vidéo avec accrochage



49. Modification : mise à la masse des boitiers des CV

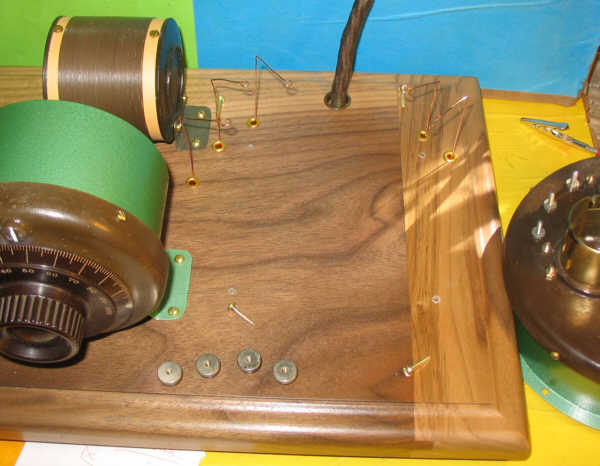

Le remède me semble simple : relier le boitier au point froid du CV. Pour cela, il suffit de soulever les pattes du CV, de gratter sous une au niveau d'un trou :


de confectionner un raccord en fil de cuivre avec au bout une cosse à souder :


et de l'insérer sous la patte :


et de revisser les 4 vis de fixation. En dessous, le fil de cuivre est soudé sur celui qui passe déjà dans le même trou.
L'opération est répétée pour les 2 autres CV, et l'accrochage a disparu. Voici une vidéo qui montre que ce poste est mircophonique !
et voici une vidéo plus rapprochée qui montre bien les différents réglages.

Voilà, cette construction est terminée. Ce poste fonctionne aussi bien qu'un AK20, il n'y a aucune différence de fonctionnement, à part peut-être une tendance à l'accrochage qui subsiste quand on pousse à fond le chauffage HF.
Quand il fera jour, je ferai plusieurs photos de détail.



50. Photos

voici quelques photos ... la première, avec flash :

photo plus grande

les photos suivantes sont faites sans flash, à la lumière naturelle.

photo plus grande


photo plus grande


photo plus grande




photo plus grande


photo plus grande


photo plus grande


photo plus grande


photo plus grande


photo plus grande


photo plus grande

et voici pour terminer, une vidéo.
Le fichier fait près de 17Mo !
La musique ne provient pas du poste !

la suite : une mallette de transport et de rangement car ce poste craint la poussière mais surtout la chute d'objets divers provenant de l'espace ....



51. Stations reçues

Voici, à titre indicatif, quelques stations reçues le soir (antenne peu dégagée, 20 m sous gouttière) :


A noter que suivant le réglage d'antenne (3 positions) la sélectivité est plus ou moins grande et l'accord de CV1 est déacalé.
Je pourrais peaufiner le réglage entre CV2 et CV3 en décalant un peu un des boutons pour obtenir le même index, mais c'est un détail ...



52. Adaptateur d'alim

Comme j'ai l'intention d'alimenter ce poste par le boitier d'accus, et que je veux conserver la prise d'origine, j'ai fait un adapateur suivant ce schéma :


je l'ai installé dans un petit boitier formé de deux parties; l'embase américaine 6 broches est montée sur le couvercle et la prise Sub-D sur le fond :


Voici l'intérieur :


Une fois refermé, le boitier peut alors être embroché sur le bloc d'accus :




53. Coffret

De par la construction de ce poste, il est très fragile. Il lui faut donc un coffret de rangement solide, pas un simple carton comme pour un poste "fermé". Pour faciliter le rangement, j'ai opté pour un couvercle porteur, un peu comme une machine à coudre.

J'ai utilisé le bois que j'avais sous la main, c'est-à-dire du joli aggloméré de 22. J'aurais pu prendre moins épais car une fois terminé, ce truc pèse le poids d'un âne mort. Le couvercle est formé de 5 pièces plus une poignée que j'ai faite escamotable :


Dessous une 6° pièce supporte la poignée qui coulisse dans deux trous :


notez les 4 pièces métalliques qui servent de verrous :



à l'intérieur sur une hauteur de 5 cm environ, j'ai collé une bande de mousse :


Pourquoi faire ? Simplement pour protéger le champ de la planche du poste lors des manoeuvres...

Il suffit alors de coiffer le breadboard de ce couvercle, les verrous ayant été tirés au préalable. Puis de les enfoncer : ils se positionnent alors SOUS le breadboard. En prenant la poignée ou peut alors soulever l'ensemble pour le transport !

J'aurais pu m'arrêter là, mais je me suis dit qu'en cas d'exposition du poste, ce coffret devrait être caché et dénotait tout de même beaucoup ... Alors j'ai décidé de le recouvrir...
J'ai choisi un simili brun comportant un léger mouchetis. D'abord, recouvrir le trou de la poignée :


Puis la pièce complète de simili est collée sur la face du dessus :


J'ai utilisé de la colle à bois rapide. Une fois la colle prise (quelques minutes), retournement de l'ensemble :


Puis il faut tracer les arêtes afin de couper les rabats :




Les petits côtés sont collés en premier. Le rabat est collé et agrafé sur la tranche (une fois le couvercle retourné les agrafes seront invisibles)


même chose de l'autre côté :


Les grands côtés comportent des échancrures pour le passage des verrous :


ils sont collés et agrafés de la même manière :



Voici les 4 côtés collés et agrafés :


Les rabats sont coupés de façon à ne conserver qu'une largeur de 3 cm :


puis ils sont repliés en deux puis cloués (non collés) :


Les clous sont disposés tous les 2 cm et un petit rabat est cloué dans le coin:

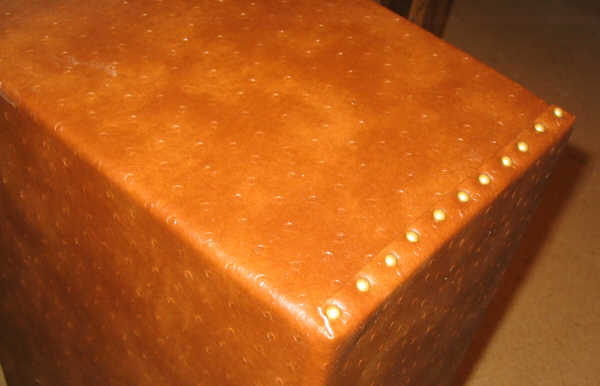

Voici un côté terminé :


sur le dessus, le simili est découpé pour la poignée, en conservant des rabats le 1 cm environ de long :

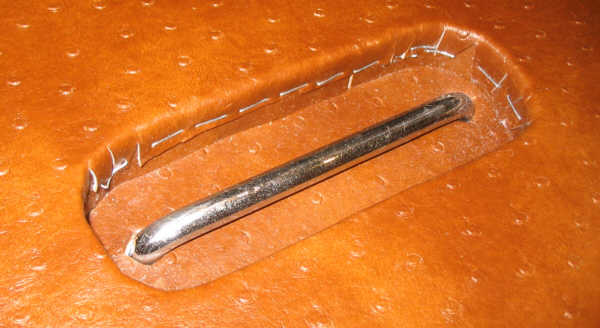

rabats qui sont simplement agrafés. Pas moyen de faire mieux, mais peu importe, cet endroit est peu visible au final :


Voici le couvercle recouvert entièrement :


Les verrous avaient été déposés, il faut les refixer. En voici un en position "déverouillé" :


et en voici deux en position "verrouillé":


Pour ranger le poste, voici comment faire: positionner le couvercle parallèlement au poste, verrous déverrouillés :


poser le couvercle par-dessus le poste :


verrouiller en poussant les verrous contre le simili :

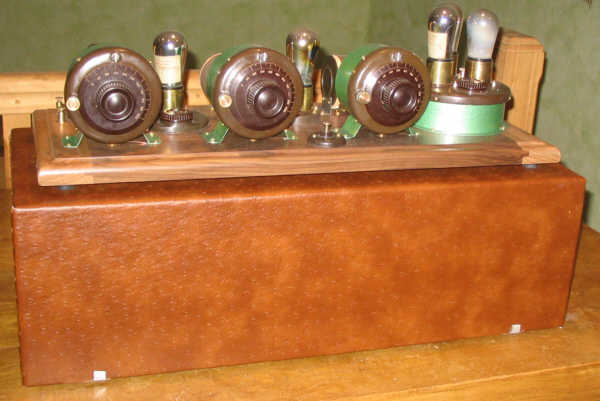

Maintenant, lorsque le poste est exposé, on peut par exemple, le poser sur le couvercle :



sans que l'ensemble paraisse disparatre...



54. Dernières photos

Pour finir, voici une photo du poste équipé d'un HP Brunet et du blocs d'accus (muni de l'adaptateur):


Les deux fils sur la gauche vont à l'antenne et la terre. Pour la terre, j'ai utilisé un contact sur un radiateur et pour l'antenne, une bobine de fil posée sur un meuble :




Voilà, cette étude est terminée. A bientôt ...
