Finitions - Version définitive





5. Construction de la version définitive

Tout d'abord, il faut tout rédécâbler du châssis. Cependant, tel que j'ai câblé, cette opération est minimale : il suffit de dessouder les 3 fils des rhéostats et de déboulonner les CV, les supports de lampes et la self; voici l'ensemble du câblage :


Puis un trou est percé dans la face avant pour le milliampèremètre :


J'ai percé des petits trous le long d'un cercle puis à l'aide d'un tournevis, soulevé le disque central :


Initialement, je voulais peindre la face avant en noir....n'ayant plus cette couleur, et me disant qu'après tout, je pouvais changer un peu, j'ai peint en vert martelé :


ne pas oublier d'épargner l'endroit de mise à la masse du "-A" :


Tous les éléments en bakélite ont été nettoyés et il n'y a plus qu'à tout remonter sur le châssis :


Par rapport à la maquette, le commutateur K2 est installé et raccordé aux prises de T2 :



Notez le fil de cuivre nu qui relie le curseur de K2 et une cosse sur CV2; c'est l'antenne :


La mise à la masse du "-A" :


Une vue de dessus du châssis complet (sans les lampes) :

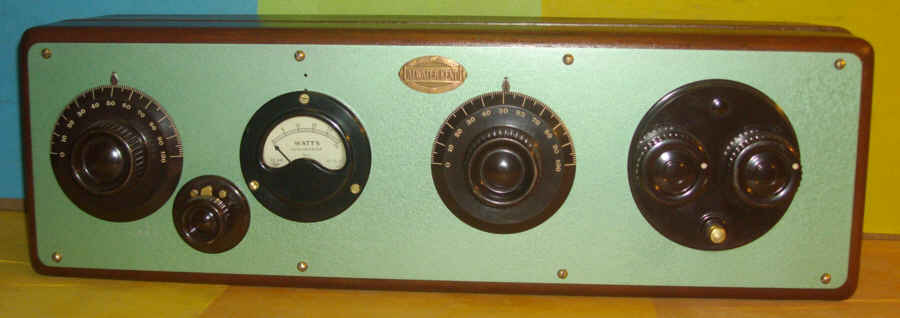

et l'ensemble de la face avant :


J'ai conservé l'échelle du milliampèremètre qui va jusque ... 25 Watt !!!


La partie droite est identique à un AK20C (à part la couleur) :


Par contre, le CV central a laissé sa place à l'indicateur d'accord :




6. Mise en caisse

La caisse d'origine mérite un bon coup de rénovation ...

Après le démontage des paumelles, du levier de blocage du couvercle et de la plaque constructeur, le mieux est de décaper le vernis en mettant le bois quasiment à blanc :



J'ai utilisé dans un premier temps un produit de décapage, que j'ai laissé agir une bonne demi-heure; après ce temps, le vernis se gratte facilement au couteau de peintre, il suffit alors de poncer à blanc. Le couvercle doit être décapé sur les deux faces :




inutile de décaper l'intérieur de la caisse, il suffit de la nettoyer à grande eau et de gratter les déjections de souris ...

Le revernissage se fait en 2 couches, avec ponçage entre les deux au grain très fin (240 ou 330); voici la caisse après la première couche :



Une fois le vernis sec, remontage de l'acastillage :


Puis confection du câble d'alimentation; j'ai fait un tube en tricotin que j'ai teinté dans lequel j'ai inséré les 4 conducteurs terminés par des fiches bananes :


Pour remettre le châssis dans la caisse, il faut d'abord introduire les 2 câbles chacun dans un des trous de la caisse :


puis les tirer tout en glissant à l'intérieur le châssis; le voici en position :


Le châssis est fixé par 8 vis à bois en laiton; j'ai récupéré et nettoyé celles d'origine :


Les 2 câbles sont lovés à l'arrière :


puis les lampes sont installées :





7. Connexions

Voici comment se connectent la terre et l'antenne; le plus simple est de passer les fils par les trous de la caisse prévus pour ça :


Puis, à l'aide de pinces crocodiles de faire les contacts aux bons endroits :




8. Photos

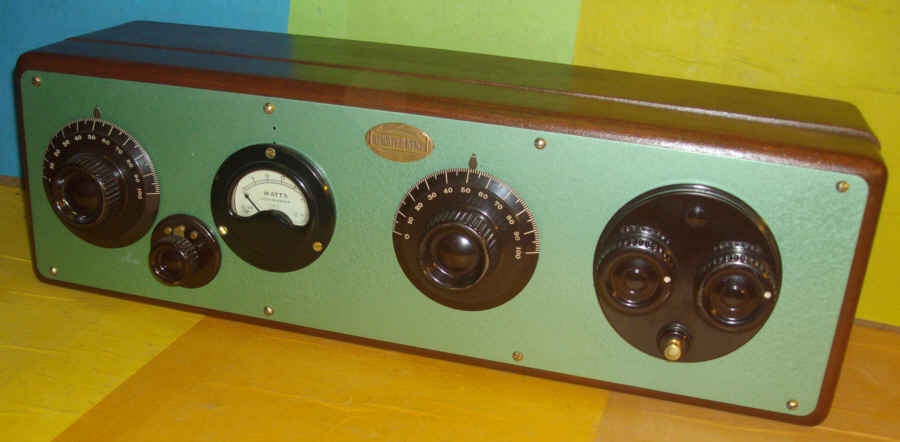

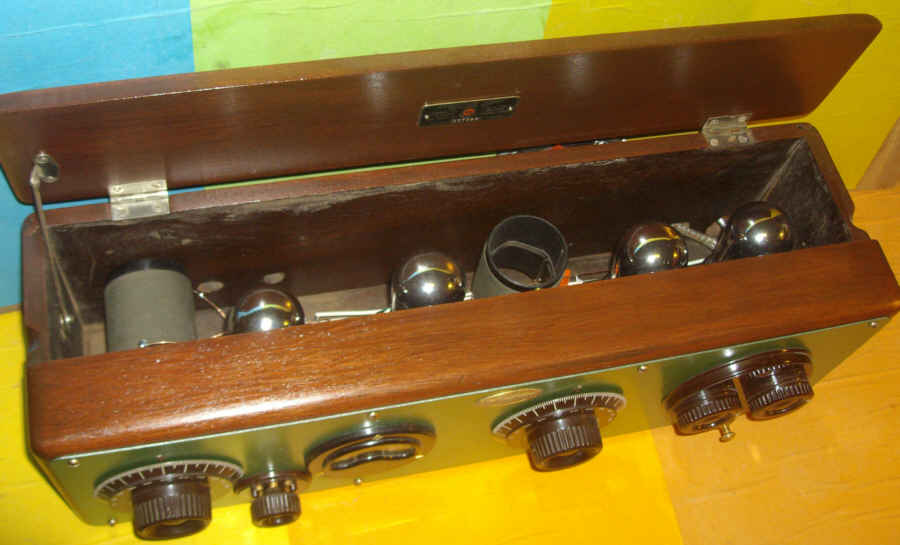

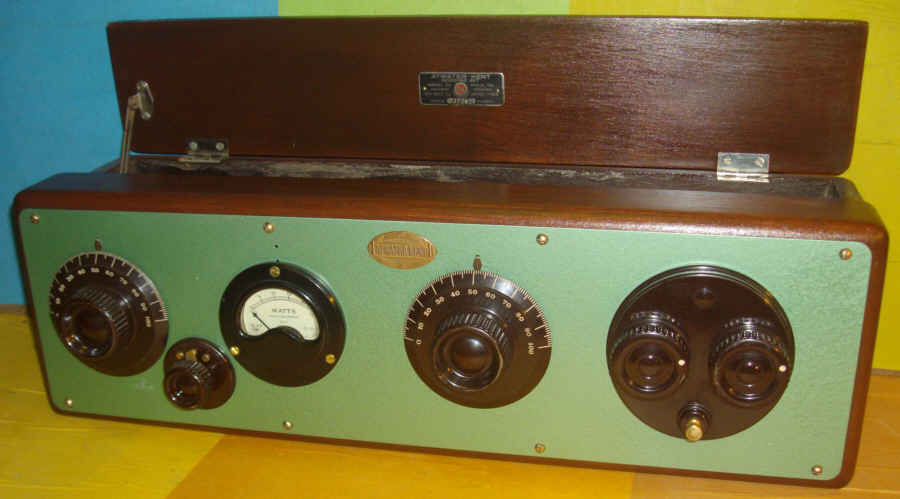

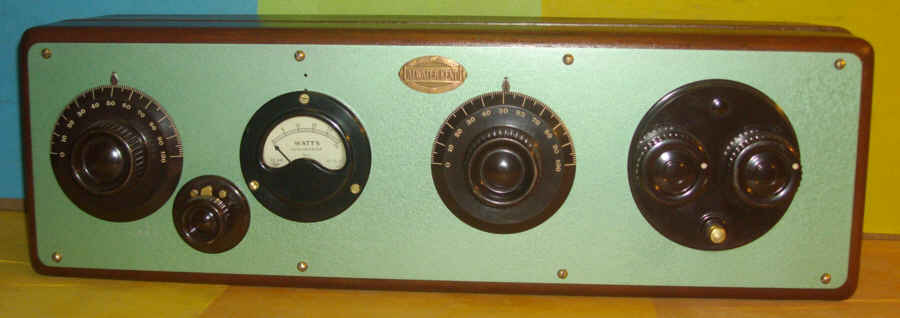

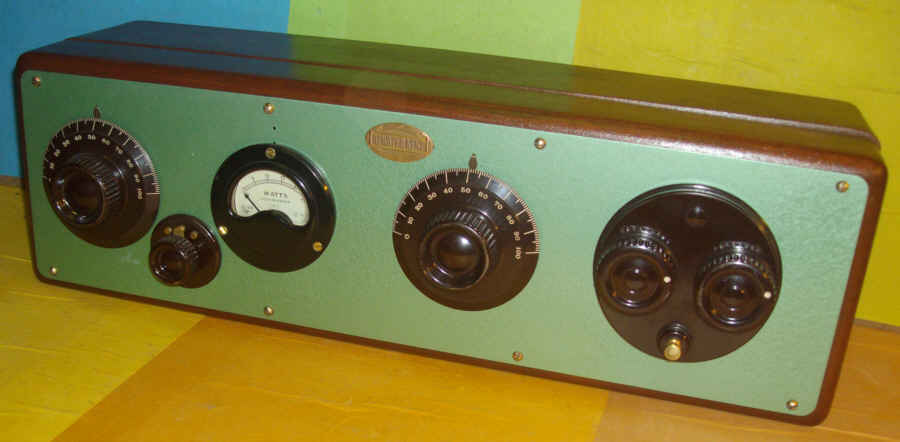

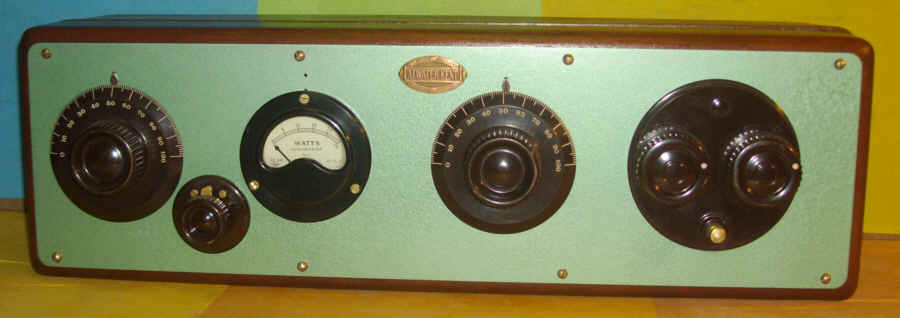

Et voici pour terminer, quelques photos ...

photo agrandie


photo agrandie


photo agrandie


photo agrandie



Voilà cette construction est terminée, je suis maintenant paré à la disparition des radios analogiques ....
