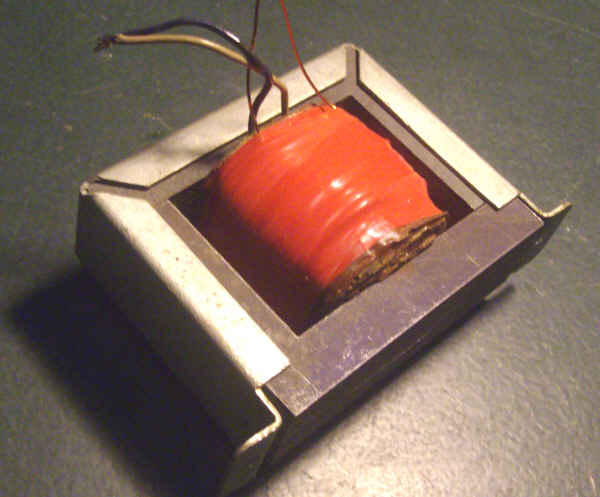

Le primaire de ce transfo a été conservé; seul le secondaire a été rebobiné pour obtenir un rapport important.
Il permet d'obtenir une impédance primaire de 16000 ohm avec un HP de 8 ohm; autrement dit, il est parfait pour un étage de sortie pour poste batteries équipé de vieilles triodes ou pentodes.





Construction

Je suis parti d'un transfo existant; j'ai d'abord mesuré la tension de sortie (3,3V) en alimentant le primaire en 123V.
J'en ai déduit le rapport initial : 37,2.
Puis j'ai débobiné le secondaire, en comptant les tours : 95.
J'en ai déduit le nombre de tours au primaire : 95 x 37,2 = 3540.
Pour obtenir une impédance de 16000 ohm avec un HP de 8 ohm, il faut un rapport égal à racine carrée de 2000, soit 44,7 environ.
Il faut donc au secondaire : 3540 / 44,7 = 79 tours.

Voici donc le bobinage de ce transfo :


Les tôles ont une forme de F et les dimensions suivantes :


Une fois bobiné les 79 tours en 6/10, la remise des tôles ne présente pas de difficulté.




La mesure de l'impédance à 800Hz a donné 16000 ohm.
