Fabrication des bobines en nid d'abeille type 2596





1. Caractéristiques de ces bobines

Ces bobines servent dans tous les postes à bobines apparentes; elles comportent 2 fiches bananes de 4 mm.
En fonction du nombre de tours, on peut choisir l'inductance pour couvrir les besoins standard en TSF.
Elles sont formées de 3 éléments moulés :
- 2 galettes à 15 rayons
- 1 embase de raccordement



2. Fabrication du mandrin et de l'embase

On utilise les 3 moules suivants :

Les 2 cylindres ne servent que de contre-moule pour les moules des galettes; le moule cubique permet de faire 2 embases, au cas où la quantité de résine préparée serait trop importante.
Il faut 15 cure-dents en tout, qu'on commence par épointer :


puis qu'on coupe en deux :


on les installe dans les évidements des moules circulaires :




puis on prépare la résine teintée noire : 6 cl, 3 ml de catalyseur, et on coule de façon à remplir le fond central du moule jusqu'à ce que la résine commence à envahir les cure-dents :


puis on pose un moule cylindrique dessus en le centrant :


la résine déborde et vient recouvrir les cure-dents :

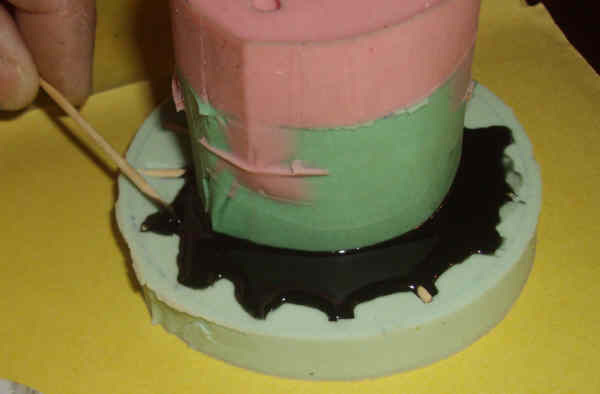

on l'aide à bien s'étaler à l'aide d'un cure-dents :


on procède ainsi pour la seconde galette; puis on coule l'embase en faisant un fin filet de résine dans une des fentes, jusqu'à ce qu'elle reflue par l'autre fente :


et voici la résine coulée :


lors du démoulage des galettes, procéder minutieusement pour ne pas casser de rayons :


l'embase est plus facile à démouler :


ébarber, poncer les galettes et l'embase ; percer les trous:



Assembler les 2 galettes par une tige filetée laiton M3 boulonnées par 4 écrous, de façon à ce que les faces extérieures des rayons soient distantes de 20 mm:



Ne pas couper la tige filetée pour l'instant, elle servira de poignée lors du bobinage !



3. Bobinage

Suivant la bobine désirée, se reporter à ce tableau pour en déterminer le nombre de tours nécessaires :

(ce tableau a été relevé lors de la fabrication d'une bobine maquette; les mesures ont été faites tous les 24 tours, soit 3 cycles - 90 AR)

L'entrelacement est le suivant :
- le fil passe à l'extérieur le long de 2 rayons
- il traverse l'espace entre les 2 galettes
- on laisse 2 rayons
- il passe de nouveau à l'extérieur le long de rayons de l'autre galette
- il traverse de nouveau mais dans le sens contraire



Pour compter les tours, il vaut mieux, pour ne pas se tromper, de compter le nombre de fois que le fil passe le long de 2 rayons :
un cycle complet correspond à 8 tours et à 30 passages le long de 2 rayons
Ainsi, si on compte ces passages, il suffit de diviser par 3,75 (30/8) pour trouver le nombre de tours.

Voici le début du bobinage, qui se fait avec un fil émaillé de 2/10 et un fil coton :


Après un cycle (8 tours, donc 30 allers-et-retours) :



Enfin, après "quelques" minutes, voici la bobine terminée; la tige filetée peut être coupée :




4. Assemblage

L'embase doit être préparée : des trous de 3 doivent être pratiqués dans les gros trous afin de les déboucher pour faire passer les fils de raccordement :


Puis les trous latéraux sont percés à 3,2, puis taraudés à M4x70 :


Deux fiches bananes de 4 sont installées sur le poste outillage servant de gabarit d'espacement (entraxe 16 mm):


Un écrou est vissé au bas du filetage des fiches :


Deux fils souples de 4 cm sont soudés sur les fiches :


Puis l'embase est introduite et posée sur les écrous (veiller à ce qu'elle soit droite) :



deux vis M4x10 laiton sont vissées à fond dans les trous latéraux :


De la colle thermo est injectée au niveau des trous pour immobiliser les fiches :


Une fois la colle prise, l'embase est débranchée des douilles du poste outillage; la fixation des fiches bananes est vérifiée et les fils sont écourtés à 15 mm pas plus :


la bobine est raccordée à ces fils :


on découpe une lanière dans un matériau souple mais solide (feutre de coffre automobile) de 16 mm de large et environ 20-22 cm de long; un des bouts est coupé en biseau et un trou de 4 est percé à l'emporte-pièces :


Cette lanière est fixée par une vis + rondelle de 4 sur l'embase :


on repère la longueur nécessaire de l'autre côté en serrant bien la lanière le long de la bobine, entre les rayons, puis on coupe un biseau et on perce un autre trou; une seconde vis + rondelle est vissée :


En serrant les vis, on doit sentir la tension de la lanière. Si ce n'est pas le cas, déplacer un des trous !






5. Vérification - marquage

La vérification de l'inductance se fait à l'aide du banc de mesure des inductances :


Le marquage est fait par collage d'une étiquette "2596-nnn", où nnn est le nombre de tours de la bobine :
