Poste exéprimental à partir des pièces d'un Atwater Kent type 20



Essais et finitions




12. Essais

Il est temps de procéder aux essais

Cinq fils sont utilisés pour raccorder le poste à une alim de labo.
Un HP haute impédance, une antenne et une prise de terre (connectée sur l'alim)
Trois lampes de type 01A et, en route !

Les lampes installées sur le module BF avec ses 2 transfos



Le HP est raccordé à l'aide de grip-fils sur les vis qui maintiennent les lamelles de la prise HP

Résultat de cet essai : parfait ! le poste fonctionne très bien, les stations GO sont bien reçues.
Le rhéostat gauche, commandant le chauffage de la détectrice, peut très bien être laissé au minimum.
Le rhéostat droite , commandant le chauffage des 2 autres lampes agit très bien comme commande de volume sonore. Une écoute confortable est obtenue lorsqu'il est à mi-course.
France Inter est reçu à l'index 65 environ, lorsque l'antenne est sur la borne 4 (comme sur la photo). Cela montre, qu'il y a de la marge du côté des fréquences les plus basses de la bande.
Enfin, la réaction agit très bien également et on peut obtenir une très bonne sélectivité.



13. Finitions

Je n'ai pas prévu d'alimentation dédiée pour ce prototype, mais il reste quelques bricoles à faire

Tout d'abord, le bouton de la commande de réaction :

C'est un clone de bouton de rhéostat ancien. J'ai peint les chiffres de 1 à 7 uniquement

Il faut l'installer de la manière suivante :


Index sur 4, bobine L3 à 90°

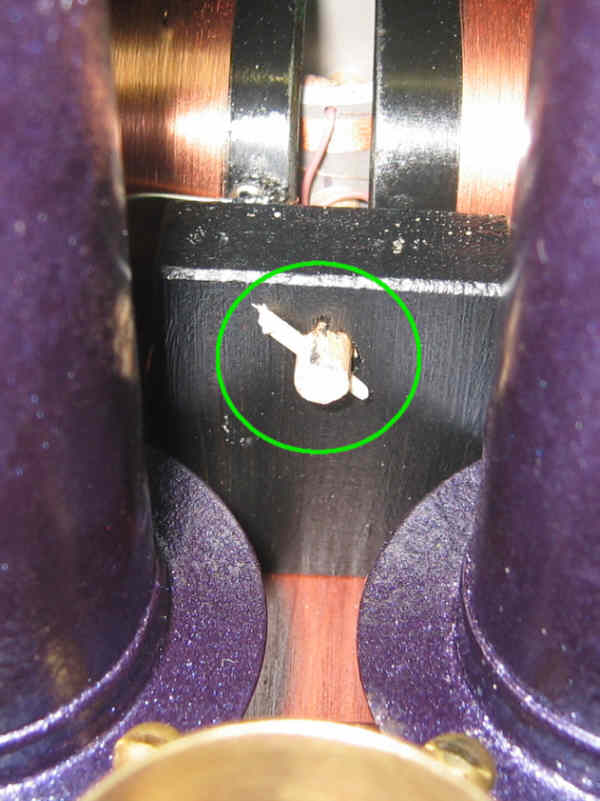

A l'arrière, il faut bloquer l'axe de L3 à l'aide d'une goupille faite avec un bout de cure-dents :


Voici comment raccorder l'antenne sur L1 :



Il faut maintenant faire un cordon d'alimentation. Comme d'habitude, j'ai fait un tube en tricotin, dans lequel j'ai passé 5 fils de couleurs différentes.
il suffit de passer ce câble dans le trou prévu :


puis de raccorder chacun des fils sur les vis-bornes en laiton :

Les connbexions sont immobilisées à l'aide d'agrafes (entourée en vert)


J'ai fait aussi un adaptateur au niveau de la prise HP :


Il est formé de 2 douilles bananes de 4 mm et de 2 bout de fil de 2,5mm².
Les 2 fils rigides s'insérent dans la prise du module BF :


et on peut alors raccorder le HP (ou les écouteurs) grâce à des fiches bananes :


Allez, je remets les lampes, je raccorde le cordon d'alim et je vérifie que le poste fonctionne toujours :


Parfait ! J'ai relevé les tensions et les courants et mis à jour le schéma, avec les valeurs des composants :



14. Photos

Voici quelques photos de ce prototype (cliquez pour agrandir) :











Voilà ce projet est terminé. Si ce kit vous intéresse, contactez-moi.
