Voilà, c'est fait : France Inter a fini d'émettre en Grances Ondes sur 162 kHz, le premier janvier 2017 !
C'est bien dommage, mais bon, il faut se faire une raison ... et voir le bon côté des choses : la place est maintenant libre !!

Je vous propose donc de construire un petit émetteur qui permettra d'essayer un récepteur sur la gamme des GO, sans avoir nécessairement une antenne disponible.
Cet émetteur pourra fonctionner en permanence afin, par exemple, de diffuser une playlist de musique en boucle, si on veut avoir un fond sonore dans l'atelier, grâce à un récepteur réglé sur la bonne fréquence.


Voici donc le cahier des charges de cet émetteur :

- fréquence porteuse : 162 kHz
- puissance HF : <1W
- modulation : amplitude
- entrée BF : bas niveau
- alimentation : secteur / piles / accus

La puissance sera suffisamment faible pour n'émettre que dans un rayon très limité (quelques mètres), puisqu'en fait, il suffira de connecter directement la sortie de l'émetteur à la prise d'antenne du poste à essayer.
Du côté de l'alimentation, je vais m'arranger pour faire simple : utiliser le plus possible des appareils du commerce, au lieu d'être obligé de rebobiner des transfos ....

L'émetteur sera donc prévu pour une source BF bas niveau, un micro par exemple, ou un lecteur MP3 qui, sur sa sortie casque, ne sort que quelques dizaines de mV efficaces.

J'ai acheté ce lecteur MP3 qui sera parfait pour cette application :


Le lecteur ne coûte que quelques euros sur un site marchand chinois bien connu. La qualité est sûrement médiocre mais ce qui compte, c'est qu'il soit capable de lire une playlist que j'aurai téléchargée de mon PC.
Vérifions tout de suite qu'il convient pour ce projet :

Voici un câble BF à partir de de 2 coax pour connecter le lecteur à l'émetteur; j'ai prévu une bonne longueur au cas où ...

J'ai réglé le volume du lecteur à la moitié (20/40) :

L'IEM du flash de l'APN a fait bugger l'affichage du lecteur ... marrant !

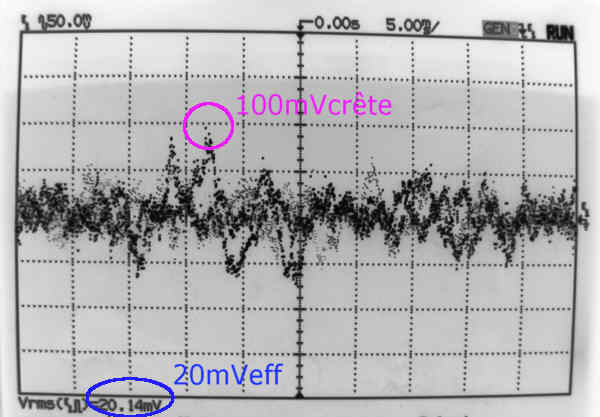

Et j'ai connecté l'oscilloscope sur une des sorties casque, donc au bout du coax :

On obtient une tension efficace de 20mV avec des pointes à 100mV

Conclusion :

ok pour ce lecteur. Je pars sur une amplitude BF de 100mV pour établir le circuit de modulation de l'émetteur.

Pour l'instant, j'envisage un circuit à lampes parce qu'on aime les lampes sur CFP-Radio ! Mais c'est vrai qu'un montage à semi-conducteurs serait certainement préférable.
Après tout, j'ai mis des "s" aux mots du titre, donc je pourrai toujours essayer plusieurs variantes ...

Montage à lampes :

La solution de facilité aurait été de reprendre le montage de FRED , mais autant vous en proposer un autre. En effet, on a le choix ...
Ce qui est sûr, c'est qu'il faut :

- un préampli BF afin de bien moduler (l'idéal étant d'obtenir une profondeur de modulation de 100% pour les crêtes du signal BF)
- un oscillateur à la fréquence de la porteuse
- un étage mélangeur (ou modulateur) non linéaire : en effet, mathématiquement, il faut faire la multiplication du signal BF et du signal issu de l'oscillateur.

Voici le schéma de principe retenu :

Principe de l'émetteur

A cela il faut ajouter une alimentation et un étage de sortie qui peut être très simple dans notre cas.
