Normalement, il n'y a plus qu'à relier la sortie du préampli (cathode de la triode) au condo d'entrée du modulateur :

(cliquez pour agrandir le schéma

Notez les résistances R11 et R12 qui font la "somme" des signaux audios des 2 voies stéréo, et la résistance R14 qui permet de charger correctement l'ampli interne du lecteur MP3, simulant ainsi les écouteurs (sans cette précaution, on aurait saturation et un son mauvais)

On installe la source BF (lecteur MP3) sur l'entrée :

Maquette en "chou-fleur" de l'émetteur

et on vérifie que ça marche. En effet, en torsadant sur quelques centimètres le fil d'antenne de l'émetteur avec celui d'un récepteur comme le Philips 830A, on transmet bien le son du lecteur MP3 au HP du poste !
La modulation est assez profonde pour obtenir un bon niveau sonore lorsque le gain HF du récepteur est réglé normalement.
Il n'y a plus qu'à mettre tout ça au "propre" ...

L'ensemble des 2 étages, comportant donc 2 lampes, peut être câblé sur un petit châssis. Je prévois une alimentation simple, de façon à ne pas avoir à rebobiner un transfo pour créer la HT de 300V.
D'ailleurs, peut-être vous êtes-vous posé la question : "pourquoi 300V ?" ... vous verrez bientôt l'intérêt de ce choix. Notons toutefois que le montage fonctionne très bien pour une HT comprise entre 200 et 400V.

Comme d'habitude, le câblage dépend beaucoup de l'affectation des broches des lampes, puisque suivant l'orientation des supports de celles-ci, on pourra avoir un câblage "aéré" ou carrément "fouillis". Voici le brochage des 2 lampes :

Brochage des lampes

Pour le boitier, j'ai récupéré un appareil dont on se servait avant les réseaux, pour connecter plusieurs PC sur une même imprimante. Pas de scrupules à virer ce genre de truc ... mais le boitier peut être utile :

Le boitier utilisé; devant une alim ...

Justement, que fait cette alim ici ? C'est une alim à découpage, sur le secteur, qui produit 12V sous 1,5A maxi.

Le circuit de cette alim est tout petit

Mais pourquoi est-ce que je vous présente cette alim ?
Parce que je vais m'en servir, bien sûr, mais à quoi ?

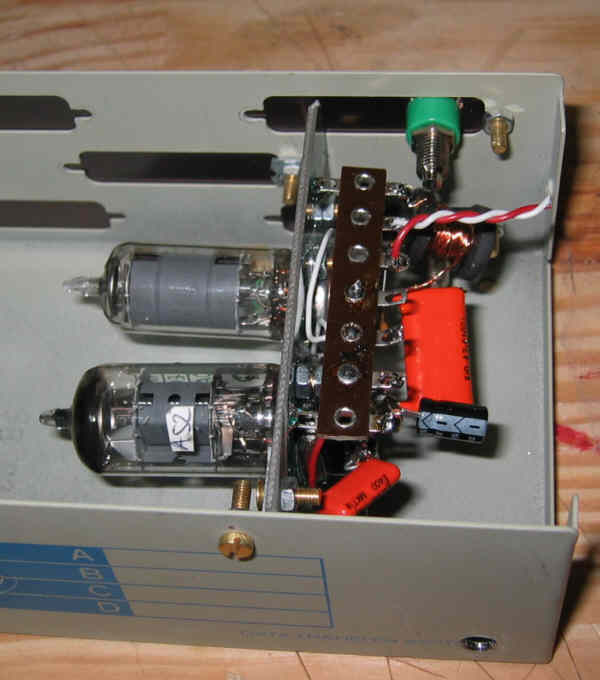

En attendant, montage à blanc du circuit supportant les 2 lampes, dans le boitier :




Avant de câbler, le circuit, je vais vous dire maintenant comment je vais utiliser cette petite alim ... Elle fournit 12V, je vais donc me servir de ce 12V pour chauffer les filaments des 2 lampes.
Je vais être obligé de mettre les filaments en série ... pas seulement car la 6AU6 demande 0,3A et la ECF80 demande 0,45A. Je dois donc ajouter une résistance en parallèle sur le filament de la 6AU6 pour avoir aussi 0,45A.
Comme cette alimentation à découpage est branchée sur le secteur, on trouve aux bornes du condo de filtrage plus de 310V, et je vais donc utiliser cette tension comme HT pour le montage !
Evidemment, cela veut dire que le circuit ne sera pas franchement isolé du secteur et donc qu'il ne faudra pas trop s'amuser à toucher les contacts pendant le fonctionnement. Mais l'intérêt est que l'alim va pouvoir être installée dans le boitier !

Voici le schéma de branchement de cette alim (cliquez pour agrandir) :


Notez la cellule de filtrage complémentaire (R31/C32), la résistance R30 de 39 ohm en parallèle sur le filament de la 6AU6/EF93 et le condo C33 pour la prise de terre.

Passons au câblage :


Il ne faut surtout pas que la masse du circuit soit reliée au boitier, d'où les détourages entourés



Des cosses-relais permettent de raccorder l'alimentation



Des petites équerres fixeront le circuit dans le boitier




Une contre-plaque en epoxy recouvre les anciens trous de la face avant. J'ai prévu 2 douilles pour la connexion de l'antenne

En effet, j'ai modifié un peu la sortie HF :


J'ai ajouté un condo de 3,3pF en série afin d'avoir une sortie HF atténuée, dans le cas où je voudrais connecter directement un récepteur, sans passer par l'antenne.

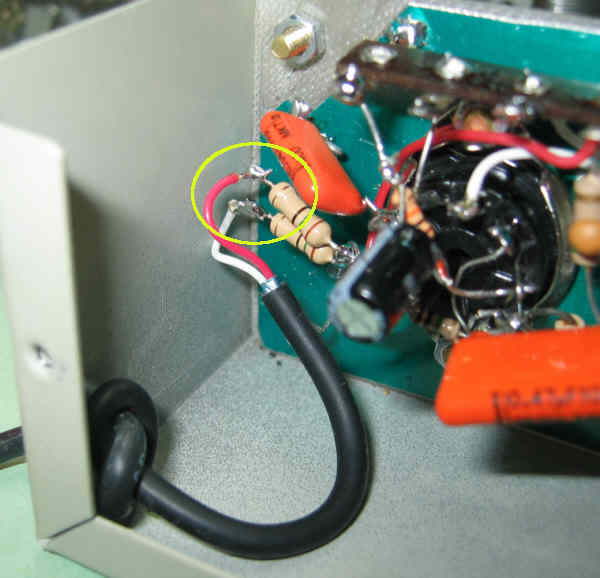

J'ai d'abord essayé avec un condo formé de 2 fils torsadés, qu'on peut voir sur ces photos du circuit câblé installé dans le boitier :



Entouré, le condo de 3,3pF en fils torsadés

Puis j'ai mis un condo définitif :


De l'autre côté, j'ai raccordé le blindé de la source BF :


Passons maintenant à l'alim :

Le socle du boitier de l'alim est collé au double face



Les fils sont connectés directement sur le circuit imprimé



Puis le circuit est introduit dans le boitier d'origine



Enfin, le boitier est clipsé sur le socle (cliquez pour agrandir la photo)



Raccordement du chauffage, de la HT et de la prise de terre



Détail de C33 et de la douille de terre (cliquez pour agrandir la photo)



La douille noire de terre en face avant

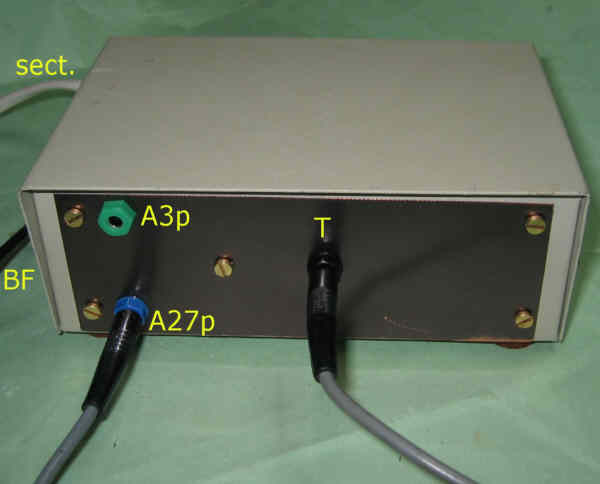

Les connexions de l'émetteur

Voilà, ce petit émetteur est terminé. Je pourrai maintenant tester mes récepteurs avec.
Pour finir, voici le schéma définitif (cliquez pour agrandir) :
