1. fixation du tube sur le châssis

Il faut faire cette opération avec soin et précaution : par question de blesser le tube, il pourrait nous rendre la pareille !
Un bourrelet mousse d'origine fait le tour de la ceinture du tube; celui-ci repose sur le châssis et 2 cales en bois d'origine. Il est maintenu par une sangle. Pas d'économie, il faut changer les 2 boulons et mettre des neufs. Dans l'espace de serrage, il faut mettre une cosse à souder :


Pourquoi me direz-vous ?
Pour installer la tresse de prise de contact du dépôt de graphite du tube ; côté gauche, un ressort est intercalé pour assurer la tension :


Cette tresse fait le tour du tube. Une reprise de tresse est soudée en partie basse :


Elle est soudée sur le clinquant cuivre du haut (d'origine) où elle fait une boucle :


pour redescendre et être soudée de nouveau sur la tresse inférieure; celle-ci est isolée dans une gaine au passage de la tétine :


Finalement, elle est soudée, en réglant sa longueur afin de régler la tension, sur la deuxième cosse.

Il faut vérifier la continuité de masse entre le dépôt de graphite et le châssis (quelques dizaines d'ohm)

2. Installation des lampes

Avant de les installer, les lampes doivent être vérfiées au lampemètre; en effet, on gagne du temps à mettre de bonnes lampes, autant mettre toutes les chances de notre côté....
J'avais quelques lampes neuves en stock, autant mettre celles-ci; les autres sont choisies après relevés de leur intensité anodique au point de repos préconisé.
A ce sujet, méfiez-vous des point de repos indiqués dans le recueil de combinaison Metrix : ils sont parfois fantaisistes....

Ceraintes lampes ne sont pas faciles à installer; c'est le cas de L13, la EL84 "son" dont le support est enfoncé dans le châssis;
malgré cet artifice, on est obligé de l'enbrocher en l'inclinant car elle touche le tube cathodique...


vu de l'arrière, ce TV est déjà plus sympa avec ses tubes propres, non ?


du côté de la THT, avec la EY86 horizontale et la EL84 trames (L19) :


A noter que pour le premier essai, les lampes de réception pouvaient très bien ne pas être installées car l'objectif n'est que de vérifier les alimentations et les balayages, mais bon......
N'oublions pas non plus que le tuner ne peut pas fonctionner, puisque les barrettes ne sont pas bonnes; Je verrai ce que je fais après le premier essai:
-entrées vidéo + BF
-modification d'une barrette pour entrer en VHF : ça me plairait bien d'essayer d'en bricoler une, ne serait-ce que pour le côté technique, histoire que le téléviseur fonctionne en VHF....
-adjonction d'un tuner UHF : ça aussi, ça serait intéressant de faire marcher le téléviseur sur les canaux actuels. En plus, j'ai une petite idée pour me passer du rotacteur VHF, ce qui libérerait de la place pour le tuner UHF

Mais n'anticipons pas, il faut d'abord faire le premier essai de balayage !

3. mise sous tension

Afin d'être à l'aise pour travailler, j'ai décidé de faire un mini support pour le téléviseur. Pas besoin d'un support universel, il est très facile d'en faire à la demande selon le téléviseur...
Avec 2 tasseaux en bois, voilà un support suffisant, le 3° point d'appui étant tout simplement le tube :


Ainsi, le câblage est très accessible, bien à plat. L'ensemble peut facilement pivoter, et est suffisament stable.
Il faut brancher le HP puisque sa bobine d'excitation fait partie de l'alim (self série) :


Il n'y a plus qu'à.....brancher le secteur !

Les tensions redressées montent instantanément (redresseurs sélénium), tout va bien. Les lampes s'allument, le tube aussi.
En touchant le potentiomètre son, ça crachouille dans le HP
On entend le bruit de l'oscillation trames et le bruit varie en touchant les potentiomètres de réglages de l'étage

Par contre, aucune lumière, et la PL81 rougit allègrement !!!!


Des lueurs violettes à l'intérieur, l'anode bien rouge : j'ai un problème de commande .... ou un problème dans le transfo lignes...

Je visualise la tension de commande de la PL81 car de toute façon, il faudra modifier cet étage puisqu'on passe en 625 lignes :


Pas terrible.... à l'époque de ce téléviseur, visiblement on ne souciait pas trop de la forme...normalement, on devrait avoir un joli palier de 9µs (en 819 lignes), puis une montée exponentielle...
Plus tard, on a modifié un peu le circuit de sortie, pour avoir justement une commande plus efficace.

Tant que j'y suis, je vais donc modifier le multivibrateur lignes pour qu'il accepte le 625 lignes...
-Tout d'abord, le circuit bouchon de cathode pour le comparateur de phase. Avec un générateur BF, j'ai déterminé la capacité nécessaire (C79) à mettre en parallèle avec la bobine (S18) pour avoir une fréquence de 15625Hz (environ). Cette valeur est 75 nF. J'ai donc pour l'instant câblé 2 condos de 150 nF en série.
-Ensuite la fréquence d'oscillation. Pour cela, il a fallu que je change C80 (150 pF) et la résistance butée R89 du potard de stabilité (P3): j'ai mis 150k.
-Enfin, j'ai scindé la résistance R90 en 2 résistances égales de 22k (R90 et R200). A leur point commun, j'ai mis le condensateur C81 dont j'ai porté la valeur à 700 pF.

Et voici le signal obtenu:


Comme on peut le voir, le signal est bien meilleur.
A noter que les essais ont été faits en supprimant le fonctionnement de la PL81, en débranchant R93 !
Sans cette précaution, la lampe risquait de souffrir.....

Malheureusement, le remède n'a pas résolu la maladie....
J'ai donc cherché du côté de la HT gonflée : 200V à peine !
Comme la modification 625 lignes porte aussi sur le réseau C85, R95, R96, C84 et C107, j'ai simplifié momentanément en supprimant C107 et S18 (court-circuit) et j'ai mis pour C85 un 47nF/1500V.
Et là, surprise : la HT gonflée monte à 510V, et au bout de quelques instants, la lumière apparait sur l'écran !
De plus, la PL81 se porte mieux !

Où était le problème ? et bien, c'est simple, quand j'ai fait tous les condos goudron, j'ai totalement oublié le "détail" que C85 devait être un modèle isolé à une grande tension (au moins 1000V) !
Donc, dès que la HT gonflée montait, il se mettait en court-circuit provoquant le symptôme observé.

Voici donc les premières images de balayage :
Hauteur limitée :


Les réglages agissent tous correctement. J'ai dû régler le cadrage au niveau du canon (c'est la manette) afin que l'image soit centrée lorsque le cadrage manuel P6 est à mi-course.
J'ai dû également retoucher un peu l'aimant du piège à ions car j'avais une zone d'ombre.
J'ai réglé provisoirement la fréquence lignes à 15,6kHz environ et la fréquence trames à 50Hz environ.

Voici le signal de commande de la EL84 trames :


Ce signal est quasiment parabolique, forme nécessaire pour avoir un balayage linéaire. On peut d'ailleurs par P9, retoucher la forme, ce qui est normal (réglage de linéarité).

Voici l'écran balayé entièrement :


A noter que le réglage de lumière comporte une réserve importante, ce qui prouve que le tube est vraiment en bon état. Reste à voir ce que ça donne avec une image .....

J'ai relevé quelques tensions qui me paraissent toutes normales; en voici quelques unes :
* +A = +220V
* +B = +193V
* +C = +170V
* +D = +158V
* +HT gonflée = +510V
* +E = +310V
* tension Wehnelt écran noir = +132V, écran blanc (juste ce qu'il faut) = +152V
* tension cathode tube = +161V
*THT = 14kV
* -V = -19V
* -U= -3,2V

A noter que cette dernière valeur donne l'intensité totale consommée par les hautes tensions: 3,2 / 10 = 320 mA !

Voilà le schéma de l'étage lignes actuel avec les modifications susdites :


Il me restera à ajouter une résistance dans l'alim de la PY81F car actuellement, la largeur est un peu forte. Cela est normal puisque la durée de l'aller est plus grande qu'avant (64 µs au lieu de 49 µs en 819 lignes)
D'ailleurs après quelques minutes de fonctionnement, l'anode de la PL81 rougit toujours un petit peu, preuve qu'elle débite trop

4. Premières images

Le plus simple est d'injecter un signal vidéo au niveau de la grille de la EL83.
Pour ce faire, j'ai soudé une prise RCA entre 2 cosses existantes, l'une reliée à la cathode de la diode de détection, l'autre à la masse.
Puis j'ai utilisé la mire électronique que j'ai déjà décrit.

Voici la première image !

Comme on peut voir, l'image est trop à droite....Normalement, la mire génère 6 carreaux blancs en largeur, ainsi qu'un cadre de chaque côté (on voit celui de gauche mais pas celui de droite)...
En touchant à P2 que je croyais être la largeur, je décadre l'image, autrement dit, je me suis trompé, P2 est le réglage de cadrage horizontal !

Voici une autre image encore plus décadrée :


En réglant dans l'autre sens, puis en retouchant les cadrages magnétiques, ainsi que l'aimant du piège à ions, on arrive finalement à une image pas trop mal :


On voit un peu le début du cadre à droite...Par contre, l'image est affectée de tremblements, surtout dans le coin en haut à gauche.

On les voit mieux sur une image uniforme :


C'est sûrement le déviateur....je verrai cela plus tard.....

Pour obtenir ces images de mire, j'ai dû insérer une résistance shuntée par un condensateur dans l'alim générale de l'étage lignes afin d'obtenir une largeur correcte. Enfin, elle est encore un peu trop grande, il faut que je trouve la bonne valeur de la résistance...

Voici une mire de teintes de gris (il y a 6 niveaux de 0%-noir à 100%-blanc):


Il ne reste plus qu'à injecter une image avec un lecteur DVD....

Voici la première image.....


Pas mal, non ?

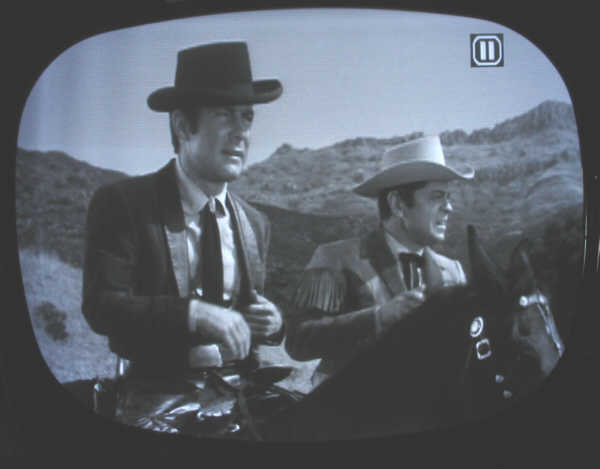

J'ai directement branché la sortie du lecteur sur la cathode de la diode. Autrement dit, le signal n'est pas assez fort, ça manque de contraste....Pour bien s'en assurer, voici deux images identiques, la première, en liaison directe, la seconde avec un préampli vidéo :




Bon, y a pas photo....la seconde est un peu trop contrastée (les blancs sont saturés) mais quand on voit ce genre d'image, on est rassuré quant à l'état du tube cathodique !

Voici le schéma de l'étage lignes sur lequel j'ai fait figurer la résistance shuntée de réglage de largeur:


La valeur du condo n'est pas critique; celle de la résistance est à ajuster pour avoir une largeur suffisante, pas plus. Elle dépend naturellement du téléviseur : alim générale, transfo lignes, déviateur, tube. Donc quand on modifie un vieux télé pour le passer en 625 lignes, on doit déterminer à chaque fois la bonne valeur de résistance.
Sur celui-ci, c'est 240 ohm. J'ai mis deux résistances bobinées de 470 ohm en parallèle. Il faut utiliser des résistances de puissance !
