Remise en route du Ténor T36A





Etat des lieux - schéma



1. Présentation du récepteur

Ce poste est un secteur des années 35, vraiment typique : vertical, cadran en bas, HP en haut :


La marque "Ténor" est présente en haut de l'enjoliveur du cadran :


le carton arrière est présent, ainsi que le câble et sa prise femelle :


oh, comble de raffinement : un ancien propriétaire a mis un autocollant du plus bel effet sur le côté droit :


sûrement pour masquer un problème de la caisse ....

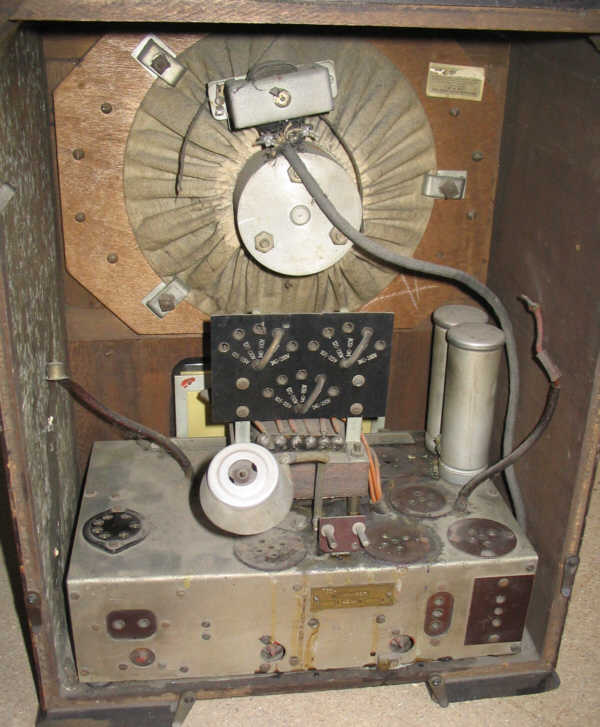

Voici le châssis dans la caisse, une fois le carton enlevé :


oh, le joli répartiteur de tension :


le châssis est maintenu par des vis en dessous, et bien sûr, il faut dévisser les boutons (qui sont présents) :


entourée, la zone attaquée certainement par les condos de filtrage, beurk !

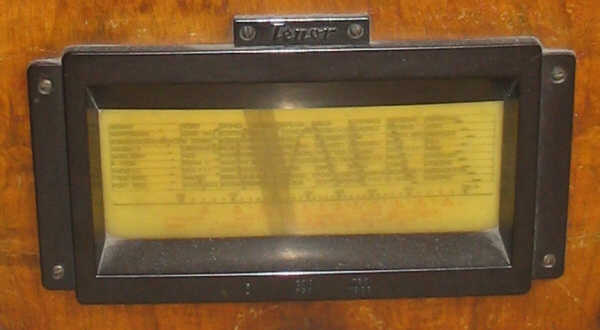

à l'avant, le cadran est intact :


le HP ressemble vraiment à un HP Philips dans son étui en coton :


et dessous .... je vous laisse admirer le câblage Philips :




2. Etat, opérations envisagées

Liste des choses à faire
- la caisse est en assez bon état, à part l'horrible sticker
- châssis : attaqué par l'électrolyte des condos, mais le câblage semble d'origine
- châssis : les lampes sont absentes
- Hp et transfo à vérifier
- pour le reste, du "classique" ...

En conclusion, peu de travail sur ce poste



3. Schéma

La parenté avec un poste Philips ne fait aucun doute (le jeu de lampes est le même que le 521A par exemple), je devrais donc pouvoir me baser sur un schéma de Philips et simplement le vérifier et noter les éventuelles différences.

Effectivement, après vérifications, le schéma est très proche de celui du 521A; le voici :


télécharger le schéma en PDF.

Lors de la vérification du câblage, je me suis aperçu qu'il y avait eu une réparation :


il semblerait bien que ce condo fixe et ce condo ajustable sont là pour remplacés un des ajustables d'accord du transfo FI N°1. C'est la maladie sur ce châssis : le bloc supportant les 2 ajustables présente un défaut avec le temps : une fuite se produit entre les rivets qui sont portés au +HT et des lames, en particulier celle du secondaire et là, c'est la catstrophe: on se retrouve avec une tension positive sur la grille de la lampe !
Bref, je vais enlever cette modif, mais je dois avant vérifier, voire remettre en état l'ajustable ....



à suivre ....
