les condos de filtrage d'alim, C6, C91 semblent corrects lors de la mesure, j'ai donc décidé de les garder.
C9 et C52 aussi, je les garde. Pour mesurer tous ces condos, il faut bien sûr les décâbler!
Enfin quelques condos de découplage de cathodes (donc basse tension), comme C8, C45 et C51, gagnent à être changés.
Le principe est simple: il faut ouvrir le condensateur, le vider et remettre à l'intérieur un condo neuf.
Ensuite, il faut refermer et éventuellement, refaire les connexions.

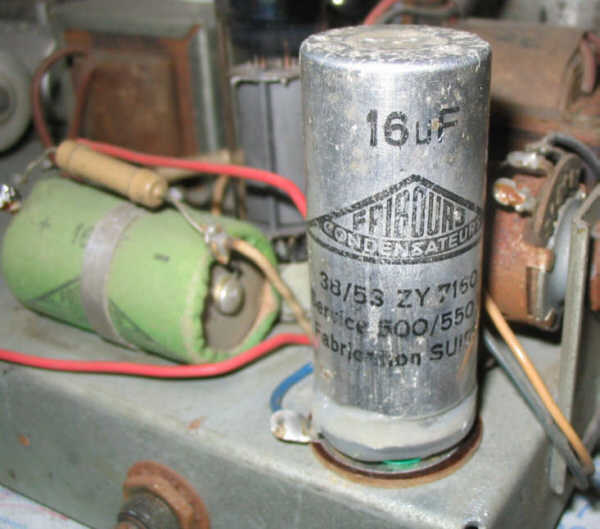

Voici les étapes de rénovation de C56:
démontage du tube à la pince coupante
ensuite, l'enroulement est sorti du tube
démonté du culot et jeté.
Le culot est percé de 2 petits trous (diamètre 2mm)
2 condensateurs de 10µF/450V sont câblés en parallèle puis raccordés à 2 fils qui passent par les 2 trous
Il faut veiller à faire passer le fil du + dans le trou près de l'axe du culot
Ensuite, un des condos est collé sur le culot
L'ensemble est réintroduit dans le tube
qui est collé sur le culot
Le fil du - est dénudé et enroulé sur au moins un tour pour faire la prise de contact
Le condo est ensuite refixé sur le châssis
La rénovation de C57 est sensiblement la même...
voici C57:
tout d'abord, l'isolant carton est enlevé
le condo est vidé
Les 2 condos de remplacement sont câblés en parallèle également mais côte à côte
un isolant est nécessaire au niveau des soudures
car on insère les condos de cette manière:
le bouchon caoutchouc d'origine est récupéré et percé
puis le fil + est raccordé
enfin, le bouchon est collé au tube et le carton est remis
le fil -, dénudé est raccordé également
puis C57 est recâblé sur le châssis:
La rénovation des condos de découplage de cathodes est identique,
vidage du tube:
soudage des nouveaux condos
collage sur les bouchons conservés
réinstallation dans les tubes et raccordement des fils
Voilà C8, C45 et C51 terminés:
