Ecouteur et test

J'ai fait l'essai avec l'écouteur directement branché sur la sortie de la radio et ca fonctionnait très bien.

Voila une petite démo d'ailleurs, quand je faisais mes essais.

Voir cette publication sur Instagram

Une publication partagée par @cfpradio

Mais, il est évident que si nous branchons un ecouteur standard sur une radio avec par exemple une penthode de sortie, il sera traversé par un courant continu très fort et tôt ou tard il sera de moins en moins performant pour des problèmes de magnétisation des pièces internes.

Premier test

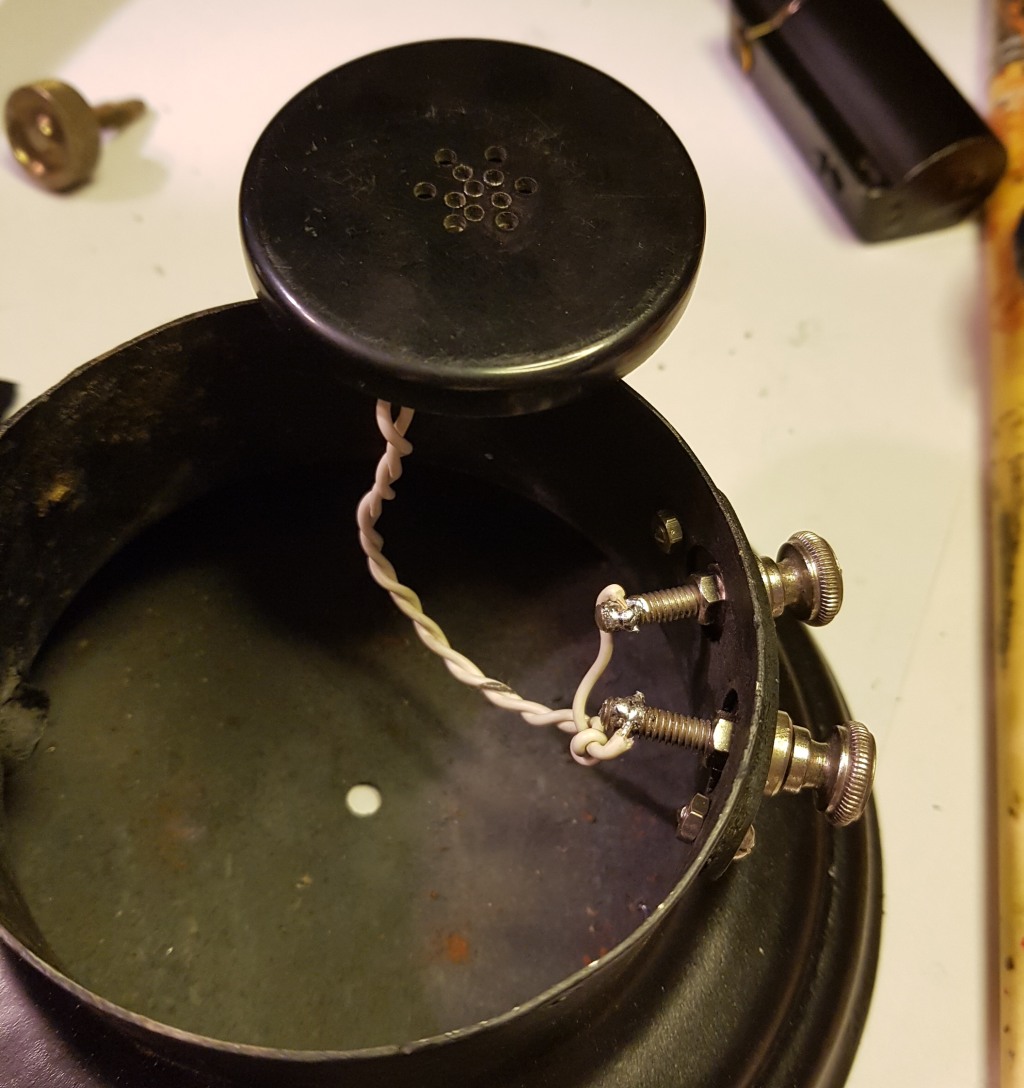

Le branchement pour les premiers tests. Rien de plus simple, la cosse (+) sur le connecteur (+) de l'écouteur et l'autre cosse sur le connecteur (-) de l'écouteur.

Utilisation d'une self

Nous allons procéder autrement et utiliser une self (ou le primaire d'un bêtre transformateur de sortie ca marche aussi très bien) et cabler ce bobinage sur le bornier de connexion du HP. Mais, l'écouteur ne sera reflié qu'a une des cosses directement, l'autre coté de l'écouteur sera relié à l'autre cosse via un condesensateur de forte valeur de 2µF. De ce fait, l'écouteur ne sera traversé que par du courant alternatif et plus de risque de magnétiser son mécanisme.

On voit le gros condensateur ici.

Le transformateur sera fixé au fond de la base.

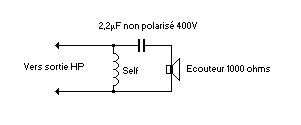

Voila comment tout cela est connecté.

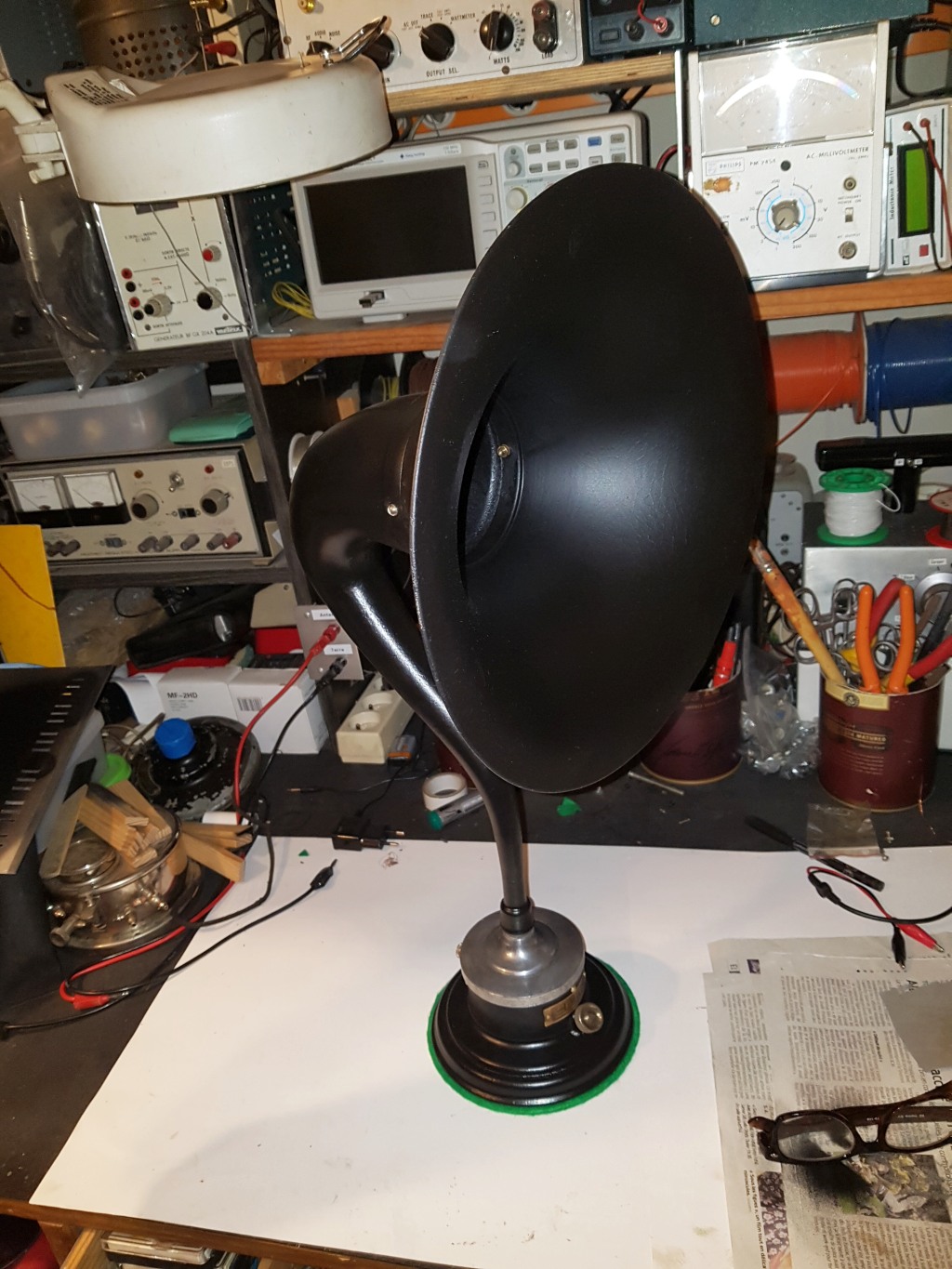

Remontage

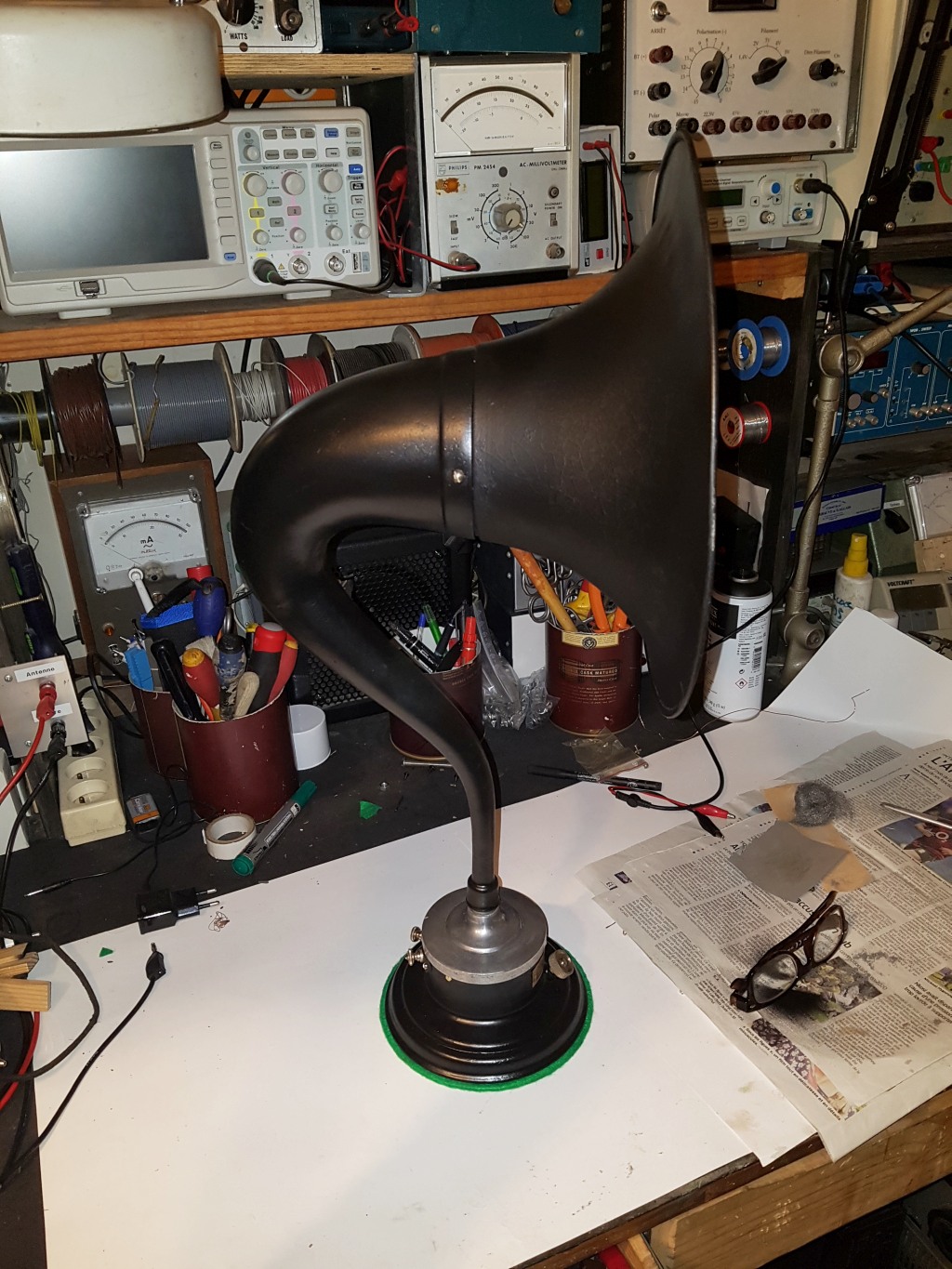

Rien de spécial à raconter ici, le col de cygne sera refixé avec 3 vis sur la base.

Fabrication d'un cordon

Je vais utiliser des lacets pour chaussures de sport, achetés en ligne.

Ce sont des lacets de 1m50 dont j'ai coupé les extrémités et j'ai enlevé l'âme centrale. Je peux maintenant installer des fils souples à l'intérieur.

Ensuite je fabrique des petites cosses avec une plaque de cuivre qui trainait. Bon, c'est pas de l'orfèvrerie mon truc, j'aurai mieux fait de ne rien faire ou alors d'utiliser des cosses toutes faites.

Je sécurise le bout avec de la gaine thermo.

Et comme la gaine thermo c'est moche, je mets du fil par dessus. Je n'avais plus de fil de coton, j'ai mis du polyester mais le coton c'est vraiment mieux pour ca.

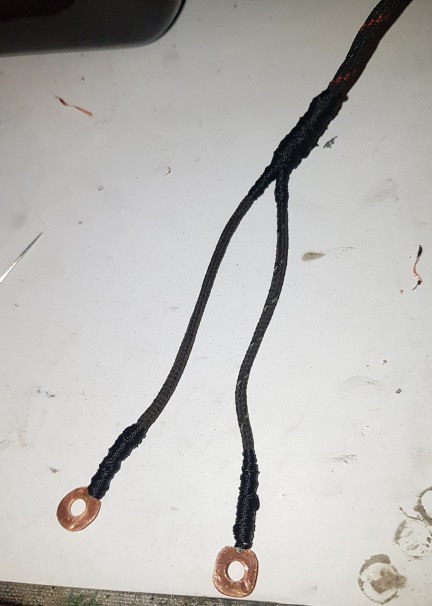

Une fois les cosses fixées, ca ne rend pas trop mal.

Et puis j'ai mis des fiches bananes. Elles sont un peu trop modernes celle-la. Il faut que je fouille dans mon bazar pour en trouver des vieilles.

Pour le fonctionnement, je n'ai pas vraiment de comparaison ni avec l'original, ni même avec un col de cygne quelconque vu que c'est le premier de ma collection. Mais je trouve le son pas si mal.
