Mire électronique Metrix modèle 260



Essais : Modulateur/sommateur - Sortie vidéo - Image



16. Modulateur/sommateur L4b-L6b

Cet étage, formé des parties hexodes des deux ECH81 fait la somme de tous les signaux afin de créer le signal vidéo composite :



Quelques rappels sur les signaux :
- D : top synchro ligne de faible largeur.
- B : créneau de 10µs environ de large à partir du top synchro
- F : signal vidéo correspondant aux barres verticales
- I : créneau synchro trame
- L : signal vidéo correspondant aux barres horizontales

J'ai relevé les tensions qui ne semblent pas anormales ainsi que les signaux.
Tout d'abord, les signaux B (haut) et P (bas) qui est juste clampé :



Pour visualiser les signaux suivants, comme il n'y a aucun synchronisme entre l'oscillateur ligne et la synchro trames, j'ai utilisé un générateur extérieur à environ 50Hz, et je l'ai réglé pour que les signaux soient quasiment en phase.
Comme cela est rigoureusement impossible, mais que le décalage est un phénomène lent, j'ai attendu pour faire les photos que le signaux soient stables.
Voici les signaux B (en haut) et Q (en bas); ici, il y a 4 barres verticales :



B et R :



B et S:



on voit déjà clairement le top synchro ligne, tout en haut. Le signal vidéo est donc inversé, le blanc est tout en bas, le fond de synchro tout en haut, le noir étant les paliers:



On change de base de temps. En haut, le signal I (top trames) et en bas, le signal S (vidéo):



La ligne noire complète est le niveau noir. On voit bien les trous correspondant à la synchro trame (violet) et ceux correspondant aux barres horizontales (vert):



Mêmes signaux, mais avec un balayage plus rapide :



Mêmes signaux, mais avec un nombre de barres horizontales plus grand :



Enfin, le signal S, seul pris sur 2 lignes, contenant 6 barres verticales :



Même signal, mais avec un balayage plus lent, permettant de voir 15 lignes dont 5 noires, correspondant à une des barres horizontales:




Conclusion : le signal S, vidéo inversée me semble tout à fait correct.



17. Inverseur vidéo L5a

Nous voilà au terme des étages vidéo...voici l'ampli inverseur, suivi du circuit de sortie :



La triode ne sert qu'à inverser la phase du signal vidéo. Elle proucre un gain qui est ramené à 1 au total par le pont diviseur d'attaque de grille : R25 et R24.
La tension de cathode, 4.5V montre que tout va bien (courant = 4,5 mA).
Notez que celle-ci n'est pas découplée (le 50pF donne une fréquence de coupure de 3MHz pour booster l'étage dans les transitions).
Ainsi, le gain de la lampe est égal à peu de choses près, à Rch/R22. Or Rch, résistance de charge est formée de R23 en parallèle avec le potentiomètre, ce qui fait une résistance équivalente de l'ordre de 2,5kohm, soit un gain de l'ordre de 2,5.
Le pont diviseur a une atténuation de l'ordre également de 1/2.5, ce qui fait bien globalement, un gain de 1.

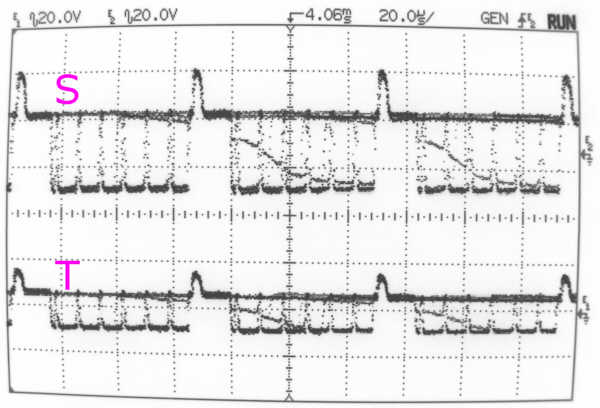

Voyons maintenant les signaux...en haut, le signal S, au niveau de C22 :



T est bien atténué, de l'ordre de la moitié ...



sur la cathode (signal U), on retrouve une partie du signal (contre-réaction).

sur l'anode, voici le signal en opposition de phase, lorsque K3a est sur "+", autrement dit, lorsque l'anode est chargée par le potentiomètre :



Si on débranche le condensateur C20, l'anode n'est plus chargée et le signal a la même amplitude que S (à condition de laisser K3a sur "+" pour ne pas charger le signal S) :



Voici maintenant le signal de sortie, potentiomètre P3 à fond, synchronisé par le signal top lignes, K3 sur "+":



le même, mais K3 sur "-":



Voilà, tous les étages vidéo sont fonctionnels.



18. Image sur écran

Maintenant que les étages vidéo ont été vérifiés, il est temps de voir ce que ça donne !
J'ai donc relié la sortie vidéo sur l'entrée du moniteur 9" que j'avais étudié. Voilà les premières images de mire.
Tout d'abord, potentiomètres de nombre de barres au minimum :



puis un réglage moyen, 5 barres verticales, 4 horizontales :



Enfin, potentiomètres à fond, 10 barres verticales, 10 horizontales :



On voit bien les défauts géométriques du moniteur, non ? Surtout en haut à gauche ...

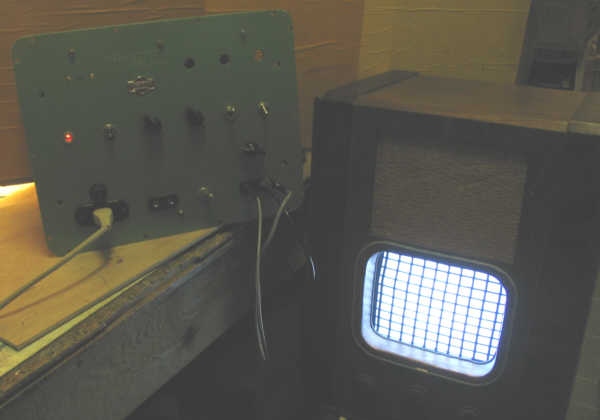

Voici une photo de la manip :



J'ai utilisé un simple coaxial entre la mire et le moniteur.
Pendant que j'y suis, j'ai vérifié l'influence de l'amplitude du signal vidéo sur la synchro. En poussant un peu l'amplitude, la synchro verticale commence à décrocher :



On pousse encore, les barres verticales commencent à se tordre :



enfin, à partir d'une certaine amplitude, l'étage séparateur est complètement saturé, tout part en c.... :



Voilà une mire qui pourra rendre de bons services ...
Il reste à remonter et tester la partie HF.



à suivre ....
