Remise en route d'un philco 640 code 121

Premier contacts

Ce qui était visible dés les départ

• En regardant attentivement la face avant, nous voyons que la toile n'est pas d'origine, mais elle n'est pas si mal. Je décide donc de la laisser





• Les boutons ne sont pas d'origine en dehors de celui de la recherche des stations. Dans un premier temps, je laisserai ces boutons qui ressemblent fortement à ceux qui équipent les appareils de mesures mais je trouverai bien ceux d'origine aux USA, ca ne devrait pas être un problème.





• Le cordon du HP ne comporte que 3 fils et ce poste a un étage de sortie push-pull avec 2 lampes 42.





  Il y a donc un problème et le push n'existe surement plus. Sans doute les lampes de sorties ont été mise en parallèle et si ca se trouve le transformateur déphaseur n'existe plus... D'autres part, le transformateur de sortie, a l'air petit et ne ressemble pas à un transformateur de sortie de chez Philco.




  Il y a des chances que l'étage de sortie aie été fortement trafiqué. Ca commence bien...
• Sur le HP se trouve une inscription, BONNEVILLE. Pourvu que le HP soit d'origine....





• La décoration du cadran est à l'envers. Il y a une zone transparente permettant de voir l'indicateur à ombre. On voit le bois au travers.





• L'indicateur à ombre n'existe plus, on voit la plaque de fixation avec rien dessus. Grrrrr.... Même en panne je me serai donné la peine de le rebobiner, mais la, impossible, il faudra faire sans.





• Le poste dispose d'un vernier extrêmement démultiplié pour un poste de cette gamme. C'est bon signe car le réglage doit être précis.





• Le push de 42, qui n'est surement plus un push, mais qui le redeviendra.





• Une petite vue d'ensemble de l'intérieur





• La 85, en forme de bulbe. Assez rare d'après Ron Ramirez. Apparemment cette forme de tube n'était jamais utilisée sur les version US de Philco. A sa droite on voit le deuxième transformateur MF.

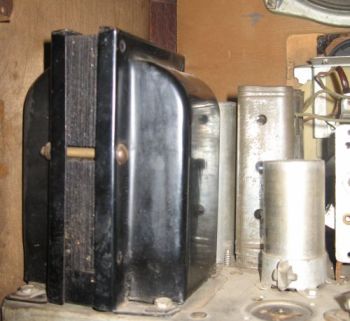

• Le transformateur d'alimentation. Belle bête. Il faut dire que le poste tire allègrement 112mA sur la HT et les 2/3 à cause du push. Heureusement, l'avenir me le dira il est en bon état.





• Les condensateurs de filtrage.

  Apparemment ils ont été changés, ils ne sont pas de marque Philco mais reprennent bien le look de l'époque. Je les testerai et s'il ne sont pas bon, je remettrais des condensateurs récents à l'intérieur.
