Réparation d'un pont de Wheastone SIEMENS



1. Présentation de l'appareil

A Noël, surprise : j'ai eu en cadeau ceci :


Un couvercle sur le dessus, que l'on peut glisser et enlever et voici l'appareil :

(cliquez pour agrandir la photo)



2. Principe du pont de Wheastone

Tout le monde connait le schéma d'un pont de Wheastone :


Quatre résistances sont câblées en pont, alimenté par une source de tension continue.
Une des résistances est celle que l'on veut mesurer,
Les 3 autres sont en général variables,
Un galvanomètre sensible (quelques µA) est inséré dans le pont.
Suivant les valeurs des 4 résistances, le courant qui passe dans le galvanomètre est dans un sens, ou dans l'autre, ou nul.
Le courant dans le galva est nul, lorsqu'on a l'égalité suivante :


On dit alors que le pont est équilibré
On voit donc que si on connait les 3 résistances variables (résistances de précision et cadran gradué), on peut calculer la 4° résistance, celle que l'on veut mesurer.
Dans la pratique, les résistances variables sont choisies de manière à ce que la lecture des index évite le calcul, c'est-à-dire qu'il suffit de lire les chiffres significatifs et le facteur multiplicatif, en général une puissance de 10 (donc des "0" à ajouter)
Lorsque le courant est non nul, le galva qui est à 0 central, dévie à gauche ou à droite. On sait alors qu'il faut ajuster une (ou plusieurs) résistance variable dans le bon sens, jusqu'à obtenir l'équilibre

Voici l'appareil, sorti de sa boite :

(cliquez pour agrandir la photo)

A gauche, le galvanomètre et les 2 douilles de raccordement de la résistance à mesurer.
A droite, un bouton qui agit sur une (ou plusieurs) résistance et qui est directement gradué en ohm.
Au centre, un ensemble de douilles et un plot qui permettent de choisir le facteur de multiplication
Dans le coin haut gauche, un bouton-poussoir qui permet très certainement de mettre en service la source de tension.



3. Démontage de l'appareil

Le dessous de l'appareil comporte plusieurs couvercles, reconnaissables aux nombreuses vis :

(cliquez pour agrandir la photo)

Le couvercle central est le seul accessible à l'utilisateur, il cache la pile :

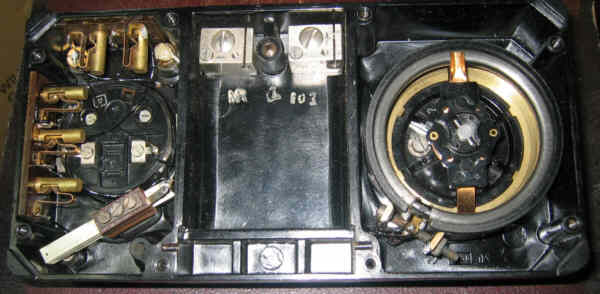

Une fois les autres vis retirées, on découvre une grande partie du circuit interne :

(cliquez pour agrandir la photo)

La partie gauche comporte le galva, le bouton-poussoir, les douilles de la résistance à mesurer et 5 autres douilles.
A droite, le potentiomètre commandé par le gros bouton du dessus

Sur le dessus, il y a aussi un couvercle qui cache des résistances :


Entourées, 2 résistances que j'ai remplacées (en fait, elles sont en série et ne forme qu'une seule résistance)



4. Schéma de l'appareil

Voici le schéma que j'ai relevé :


On reconnait les 4 résistances du pont : R1,R2,Rk et Rx
A gauche, la pile interne
L'interrupteur est double : il permet de connecter la pile au pont, mais aussi de court-circuiter le galva lorsque l'appareil est à l'arrêt; ainsi, le cadre est amorti électriquement et l'aiguille ne va pas se "balader" lors du transport.
Les douilles supplémentaires permettent :
- soit d'utiliser un détecteur externe (un autre galva par exemple), grâce aux douilles A-B
- soit d'utiliser une source de tension externe, grâce aux douilles C-D-E

Voici un plan mécanique de l'appareil :




5. Essais de l'appareil

Pour tester l'appareil, il lui faut une source de tension !

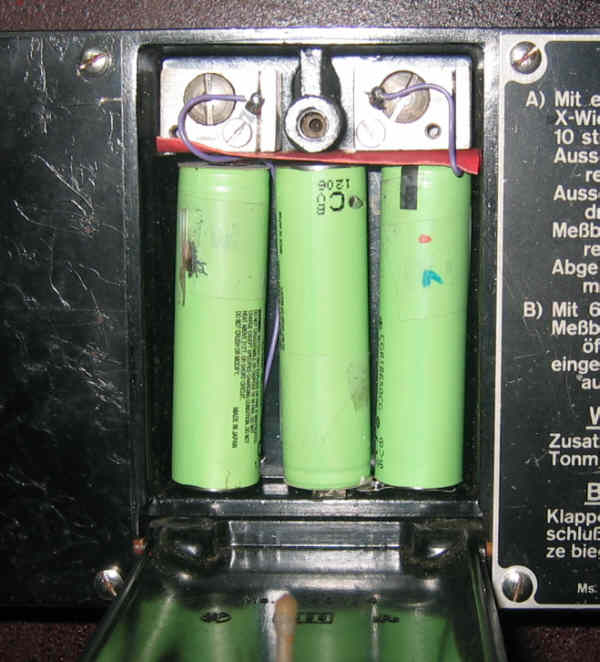

J'ai donc utiliser 3 éléments accumulateur Li-ion récupérés dans un bloc de PC portable, ainsi la tension est le l'ordre de 11V :


J'ai utilisé 2 cosses à souder pour le raccordement, vissées sur les blocs borniers.
Pour maintenir en position les accus, j'ai mis un petit bout de mousse que le couvercle viendra comprimer :


J'ai testé l'appareil sur des résistances connues. Il fonctionne parfaitement, avec une précision tout à fait honorable (1 à 2%).
La gamme de mesure va de 0,04 ohm à 50kohm.
