Remise en route d'un autoradio Buick-Sonomatic type 980745





Finitions



26. Eclairage cadran

Avant de refermer l'autoradio, il faut réinstaller le support de l'ampoule d'éclairage ...


Le support tient à l'aide de 2 vis. Noter la connexion de masse (fil noir)

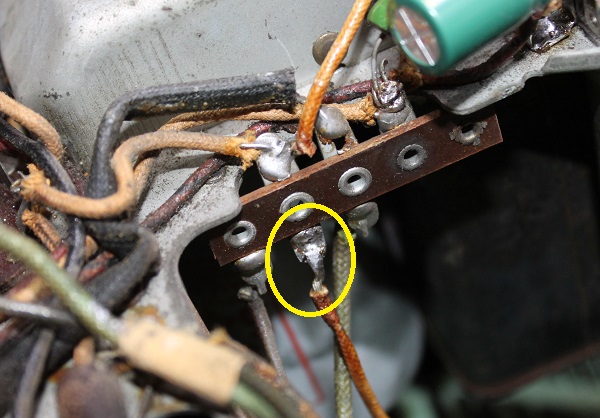

Le fil d'alimentation est connecté sur une cosse-relais (+A)

L'ampoule est une 6V / 0,3A. Cela fait une puissance de 1,8W et c'est ce qu'il faut pour bien éclairer le cadran :



A noter que l'on n'est pas obligé de démonter le support pour changer l'ampoule :


Il suffit de sortir l'ampoule et sa douille du tube-support, sur le côté. L'ampoule est alors accessible





27. Haut-parleur

Bien, il n'y a plus qu'à reconnecter le HP d'origine. Deux soudures et je vérifie que tout va bien :
Zut, aucun son .... je mesure la résistance du HP :


Bobine coupée ! zut zut !

Evidemment, des gros HP que j'ai aucun ne rentre : il s'en faut de quelques cm. En fait celui d'origine n'était pas circulaire, plus exactement, il était circulaire mais la corbeille présentait 2 méplats.
Je vais donc utiliser deux HP connectés en série (donc de 4 ohm chacun). Je récupère 2 HP qu'on branchait à une époque sur un PC pour avoir un peu plus de volume sonore :



Pas de pitié, je casse (car tout est collé) :


Les 2 HP récupérés




Dépose du HP dont la bobine est coupée





et repose des 2 nouveaux HP





Vérification en soudant les 2 fils

Ok ça marche !





28. Petit problème

Pendant l'essai précédent, parfois, la réception disparaissait ...
En fait, l'oscillation locale s'arrêtait. J'ai trouvé le fautif : le condo de liaison de grille oscillatrice de la 6SA7 avait une connexion qui touchait une connexion de masse !
J'ai donc changé le condo aux pattes plus rigides :


Nouveau condo de laision de grille oscillatrice

Terminé ! Voici une photo de l'autoradio remis en route avec le module bluetooth :






Voilà, cette remise en route est terminée, il n'y a plus qu'à installer l'appareil sur son véhicule ! Vive les radios à tubes !
