Voici un poste portatif en mallette de fabrication anglaise des années 20.
Techniquement très proche du GNOME de REES-MACE, et l'ayant acheté fonctionnel, je n'ai pas fait d'article, juste quelques photos et relevé le schéma :



Comme on peut le voir, c'est un montage détectrice à réaction et 3 étages BF et 1 étage HF à lampe écran, comme le Gnome.
Les lampes sont chauffées en 2V :


2 triodes BF de type H.L.210




1 triode BF de puissance de type P.220



1 tétrode HF de type P.M.12

Les lampes sont installées dans un compartiment central, dont le couvercle est en aluminium bouchonné :


La lampe HF et la finale BF sont montées horizontalement :



Mais leurs supports pivotent, amenant les lampes verticalement afin de pouvoir les remplacer :

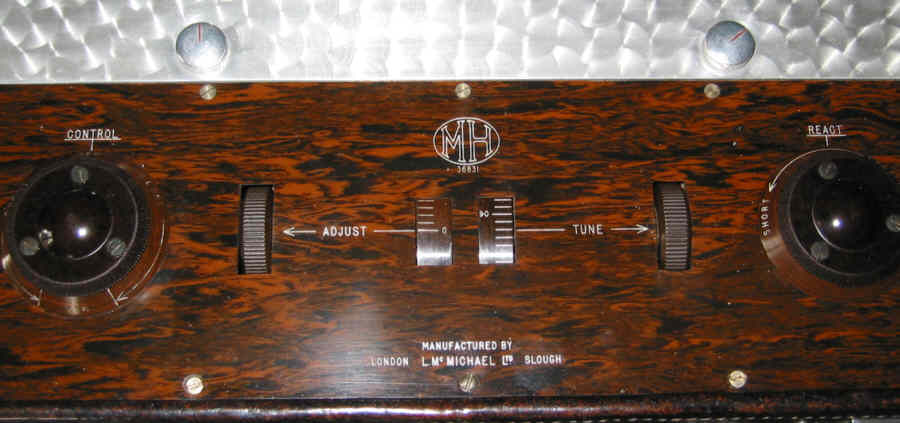

Les commandes sont simples : 2 mollettes d'accord au centre (celle de droite commande les 2 CV, celle de gauche le déplacement du CV du cadre) et 2 boutons (celui de gauche commande la gamme et le chauffage de la lampe HF donc le gain HF, celui de droite la réaction) :


Un second couvercle s'ouvre sur le compartiment des batteries :


Dans lequel j'ai installé le bloc d'accus-chargeur. J'ai juste eu à réaliser un cordon de raccordement:


Enfin, le couvercle de la mallette contient le HP haute impédance dont la grille est vraiment très sympa, et le cadre. Un Jack est prévu pour connecter des écouteurs, et on peut aussi brancher une antenne et une terre :


Ce poste fonctionne à la perfection, a réellement une bonne sensibilité et une puissance sonore tout à fait correcte.

Vous pouvez télécharger le schéma en PDF

Et vous pouvez aussi lire l' article sur un autre récepteur McMICHAEL très semblable, en mallette aussi.
