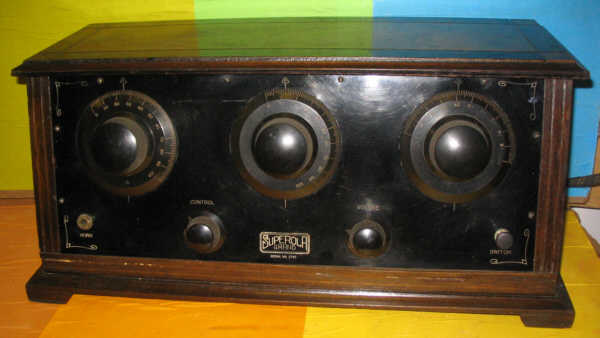

Ce récepteur ressemble beaucoup au Clarion : 5 lampes, disposées de la même façon sur le châssis, même forme de caisse.

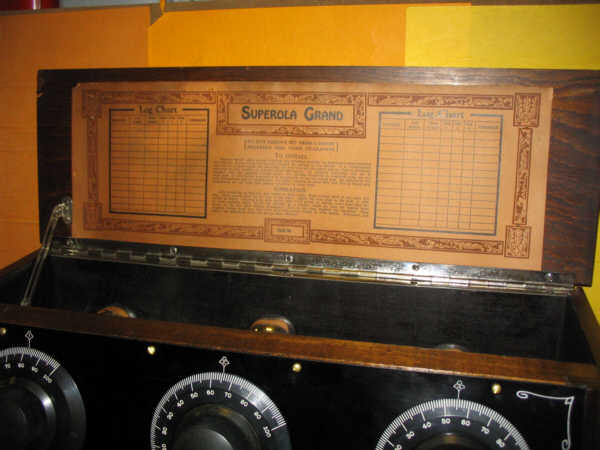

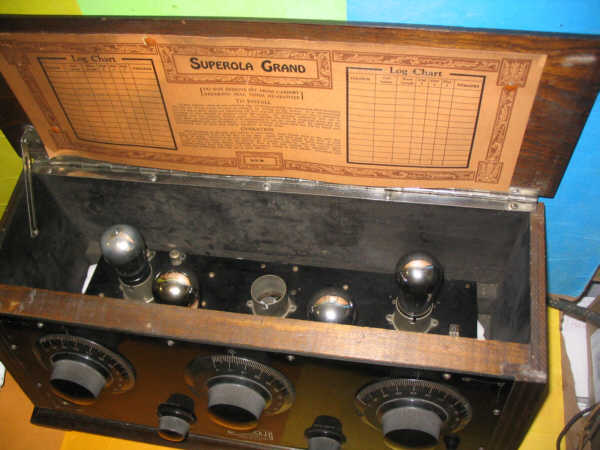

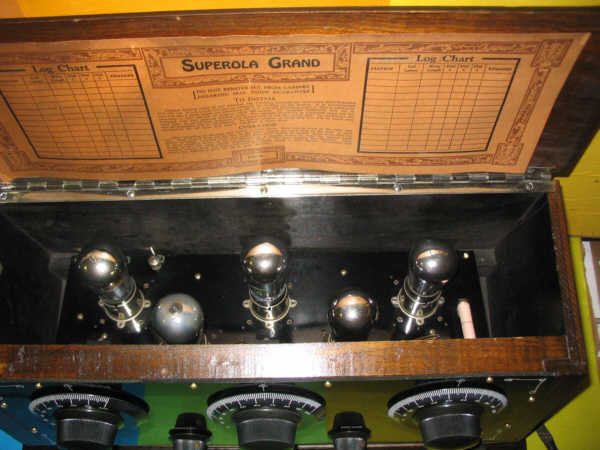

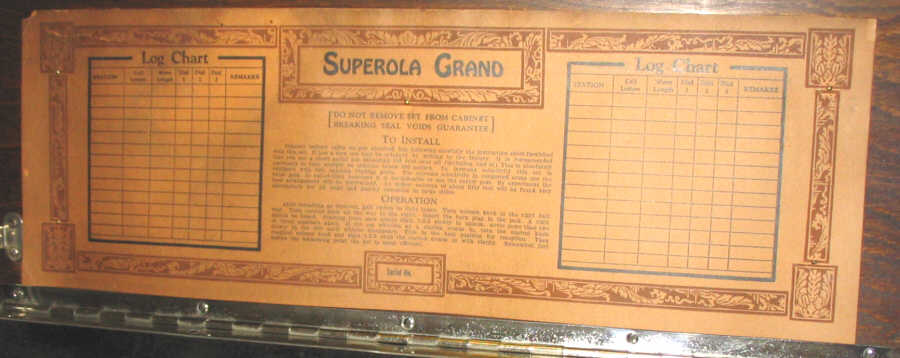

Notez le carton sous le couvercle, il servait à noter les réglages des CV pour chaque station reçue.

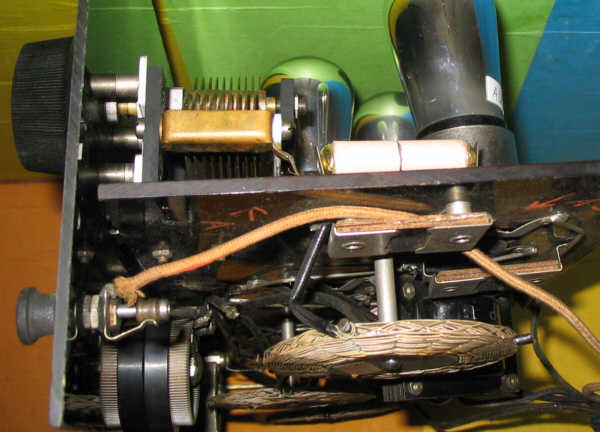

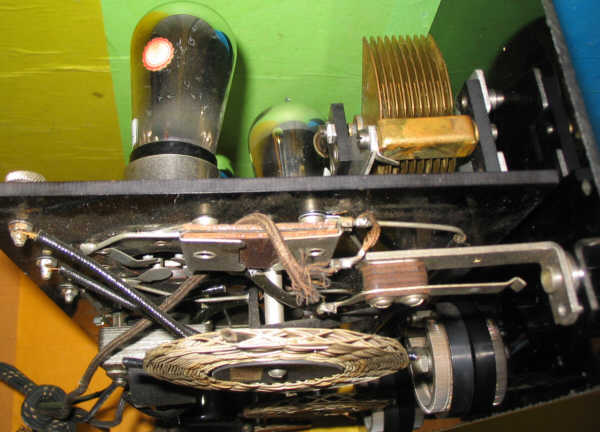

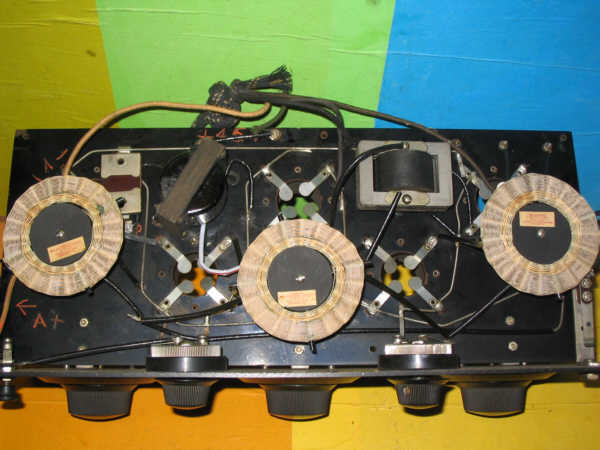

Sous le châssis, on découvre 3 belles bobines en fond de panier :

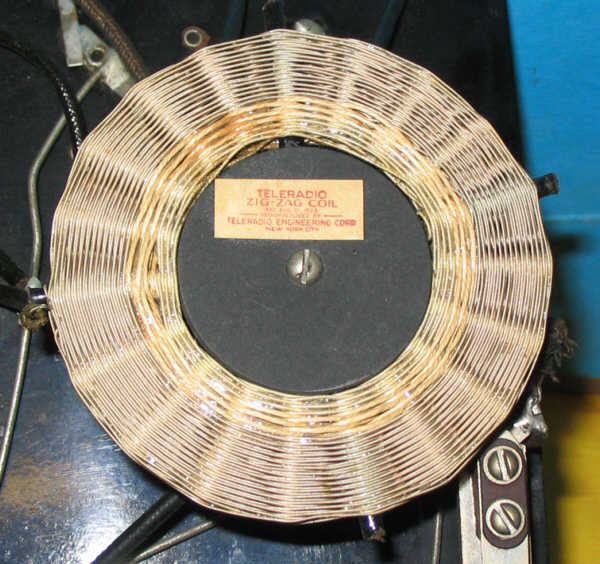

Ce sont des "TELERADIO, zig-zag coil", brevé déposé le 21 août 1923 :

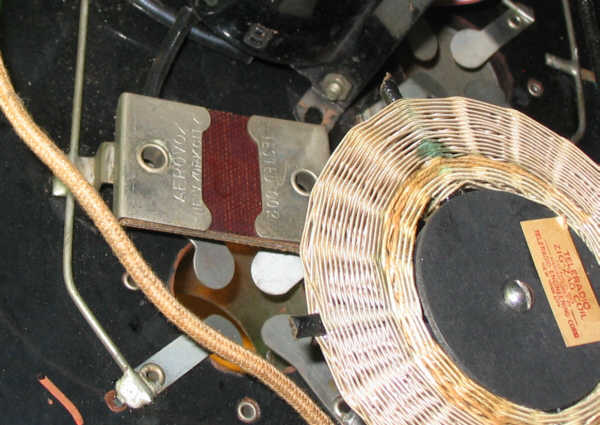

les condensateurs, au mica, sont en bon état :

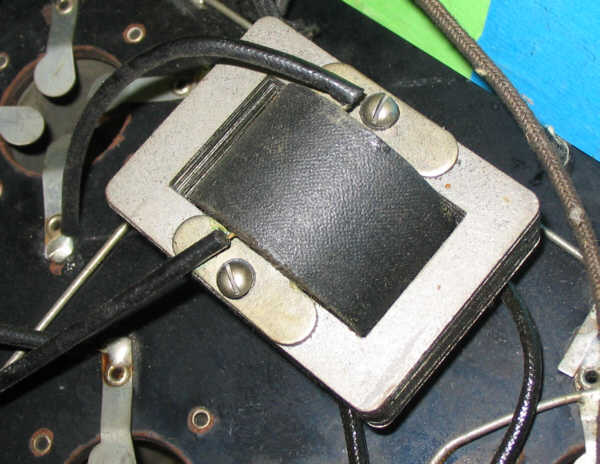

et les transfos BF aussi :

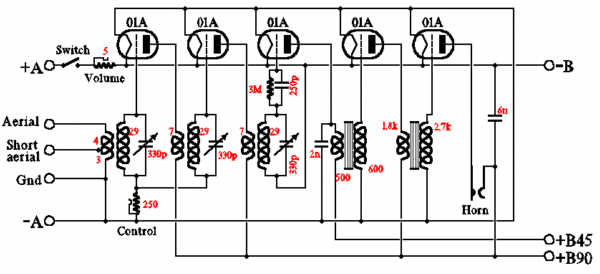

Je n'avais pas grand chose à faire sur ce poste; il était en bon état. Je me suis contenté de relever le schéma, de vérifier les composants et de tout nettoyer..


Vous pouvez télécharger le schéma en PDF ici

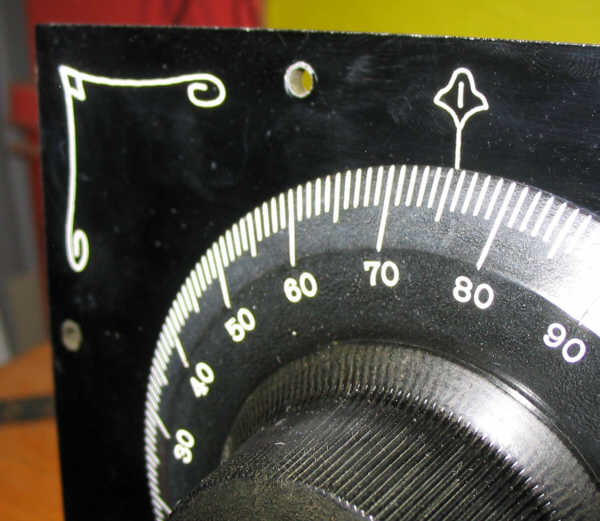

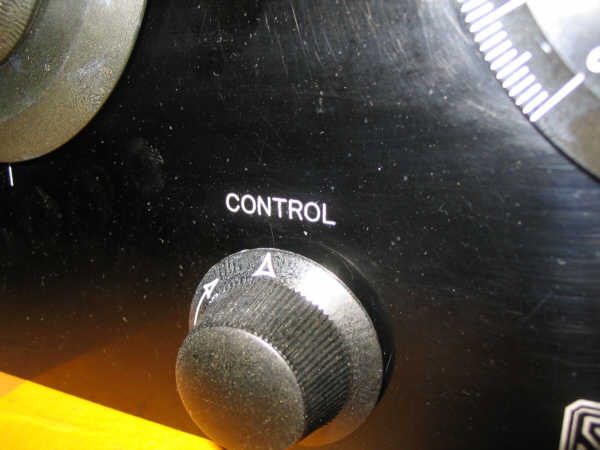

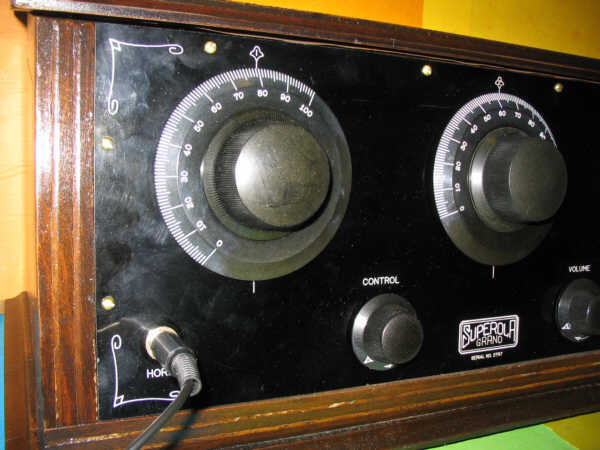

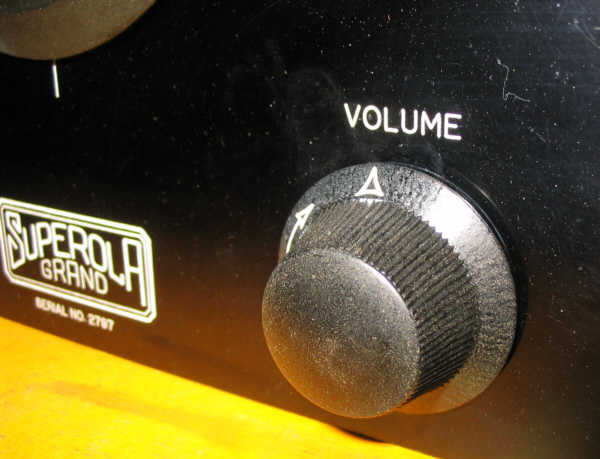

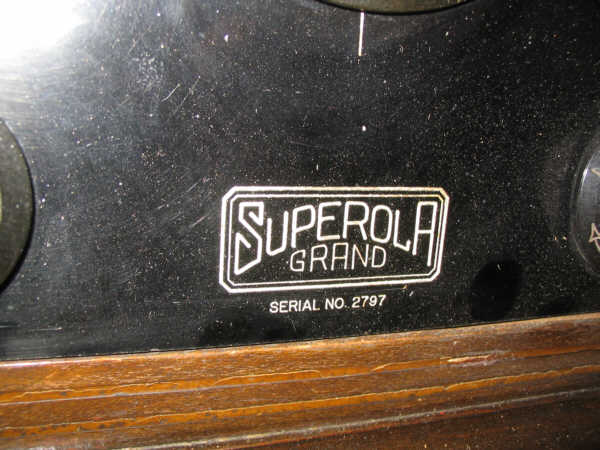

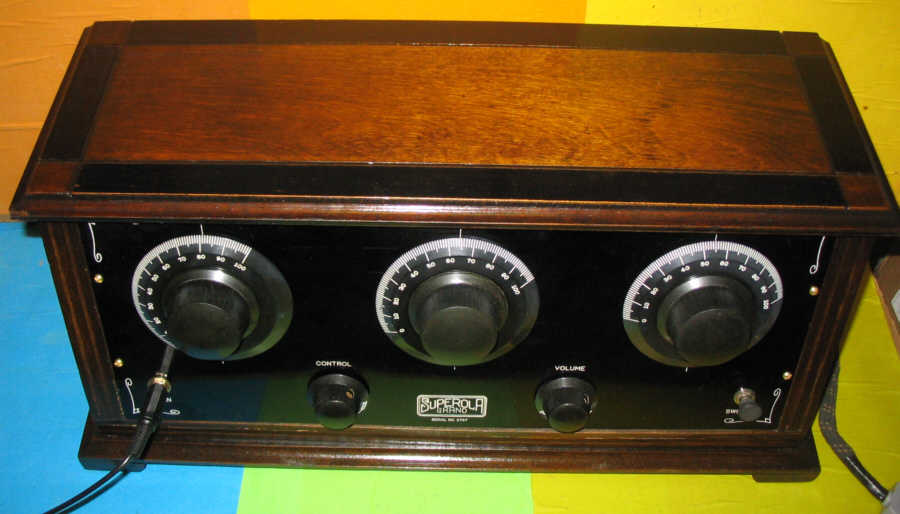

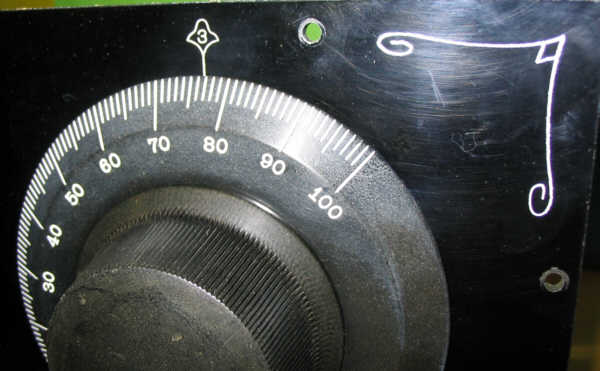

J'ai gratté l'ancienne peinture des inscriptions, puis repassé de la neuve. Voici ce que donne la face avant :

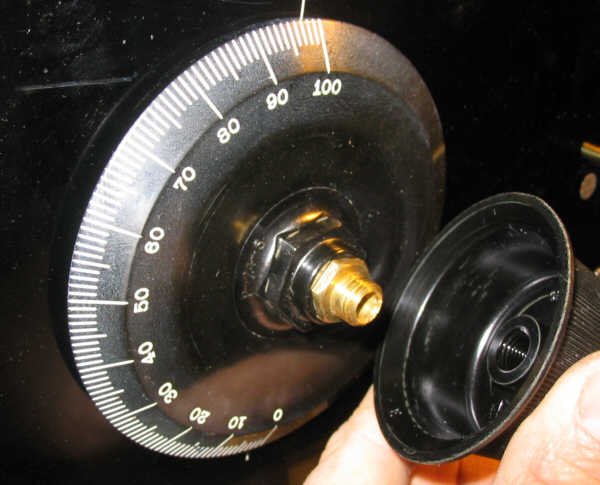

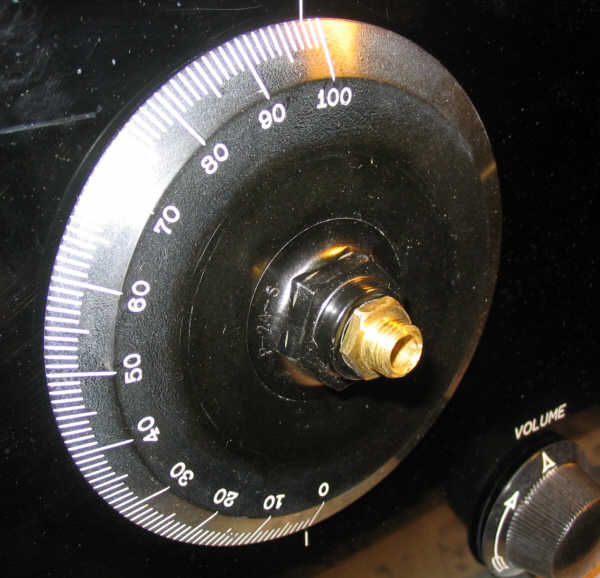

Les boutons de commande des CV sont particuliers; ils sont formés de 2 pièces: un disque gradué que l'on serre sur l'axe à l'aide d'un presse étoupe et d'un écrou :


... et d'un bouton qui vient se visser sur le filetage qui dépasse de l'écrou :

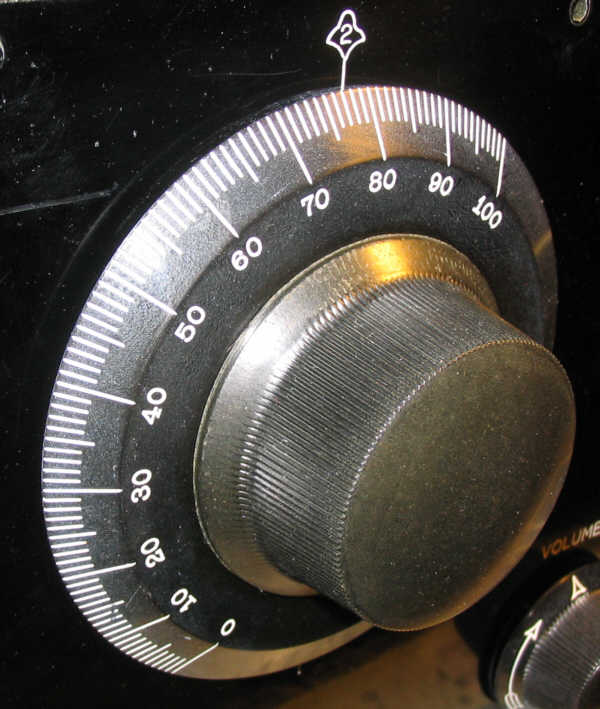

une fois vissé, on ne voit pas du tout que ce bouton est en deux morceaux :



...astucieux, non ?

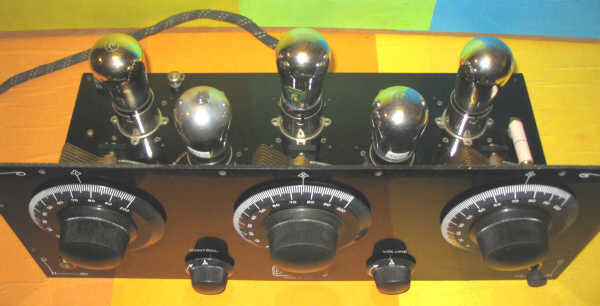

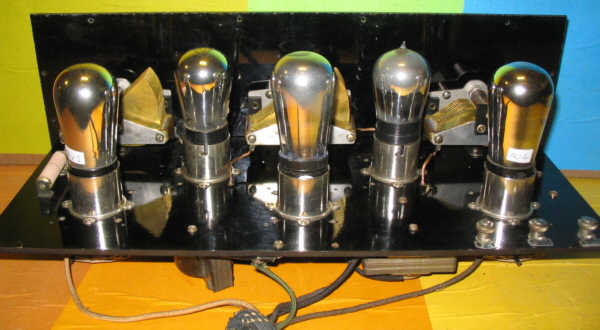

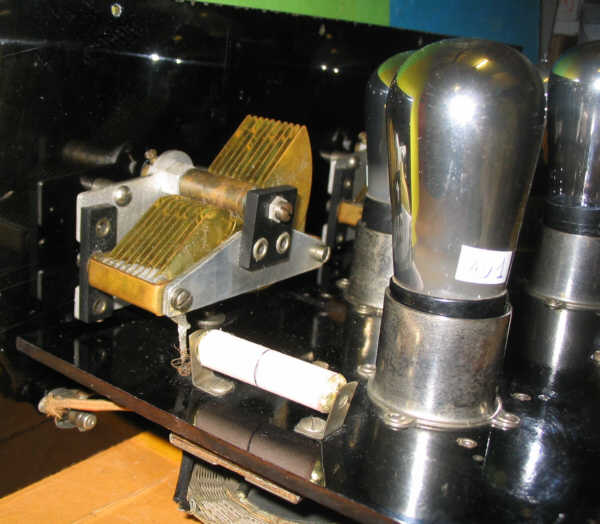

J'ai nettoyé le châssis. Quatre des cinq lampes étaient bonnes, la 5° avait son filament coupé. Voici le châssis équipé, la 5° lampe est remplacée par un ersatz :




La résistance de détection avait été remplacée par une résistance moderne, j'ai fabriqué un ersatz :

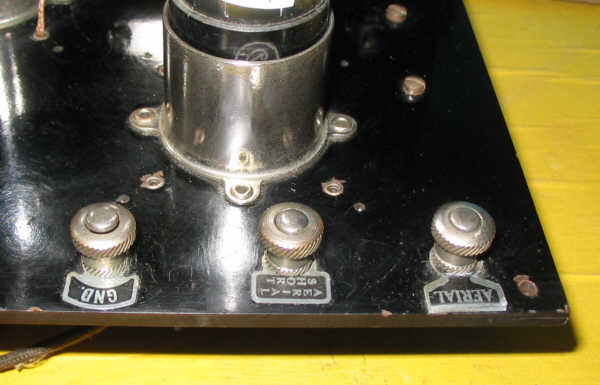

Il y a 1 borne pour raccorder la terre, et deux pour l'antenne; la centrale est prévue pour une antenne courte :

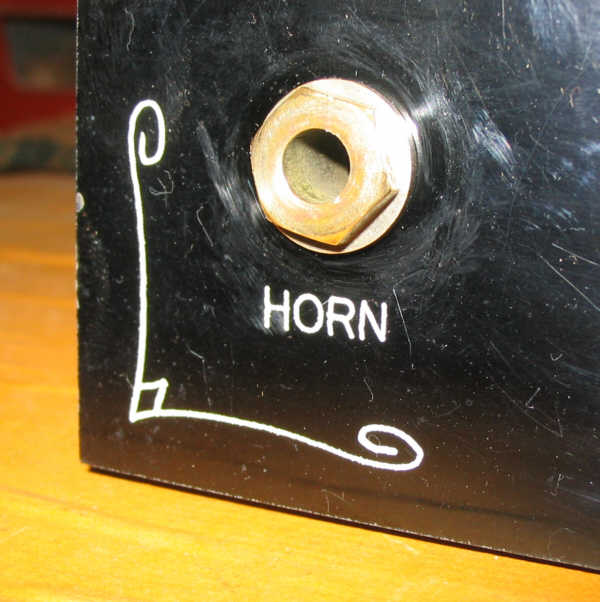

Le HP se connecte au jack "HORN"; le voici, vu de dessous :

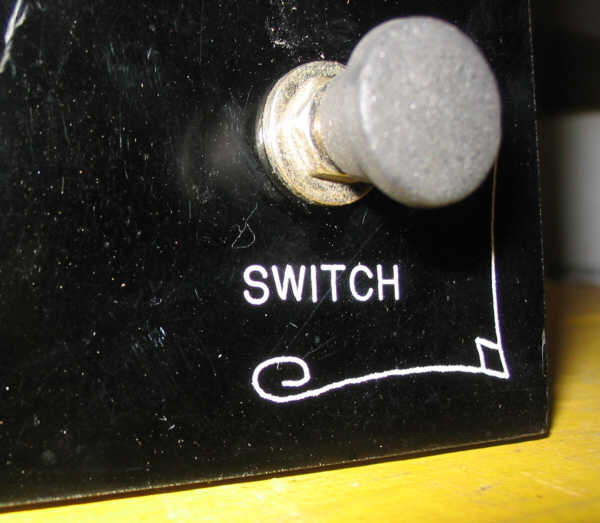

La mise sous tension se fait par une tirette, ici vue de dessous aussi :



J'ai juste poncé la caisse à la laine d'acier et passé une seule de couche de vernis incolore. En effet, j'ai trouvé qu'elle était en suffisamment bon état pour juste la rafraichir. D'autre part, si j'avais poncé à blanc, il aurait fallu que je repeigne les différentes surfaces en respectant les couleurs d'origine.

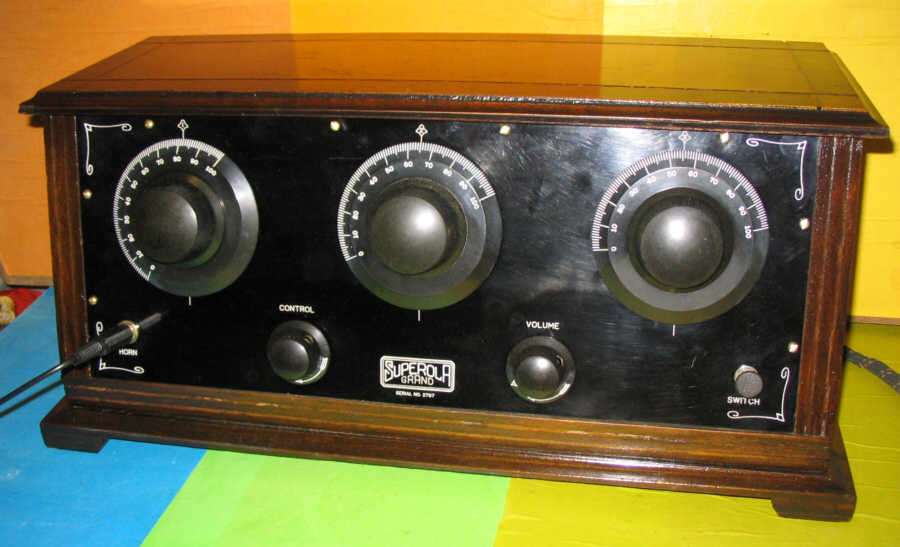

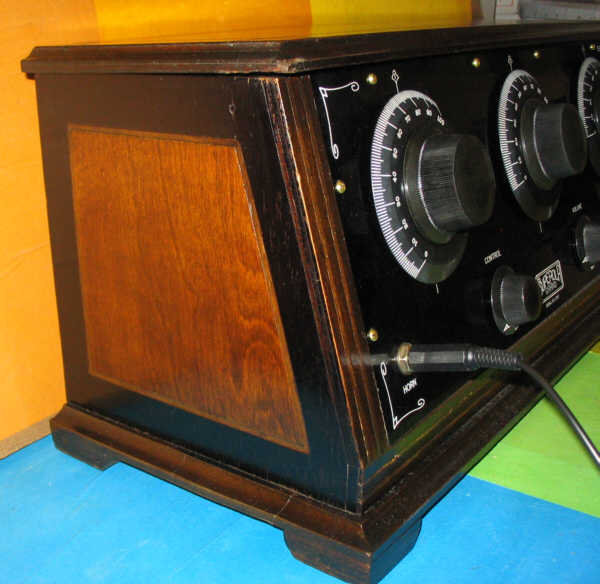

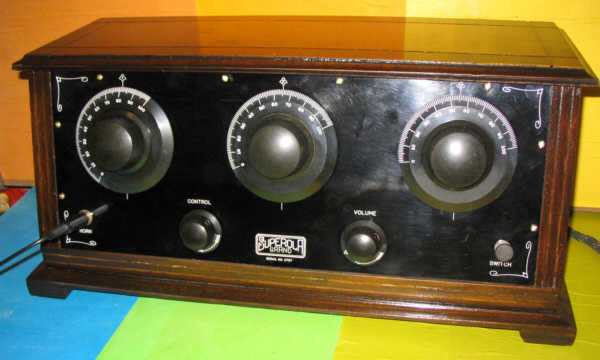

voilà ce que ça donne :

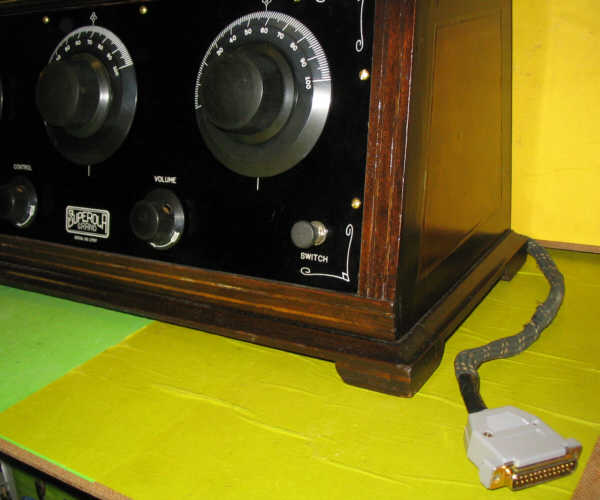

j'ai mis une prise SUB-D 25 points au bout des câbles d'alimentation, ainsi je peux brancher le poste sur le bloc d'accus déjà décrit ici:

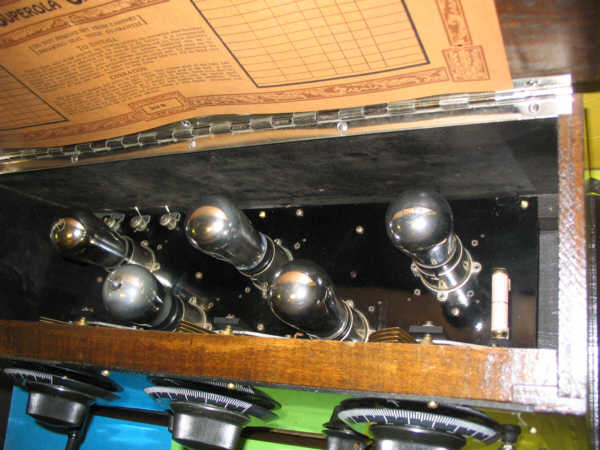

j'ai refixé le carton sous le couvercle, mais au lieu d'utiliser des punaises comme à l'origine, j'ai utilisé des petits clous laiton :




Vous pouvez télécharger l'image du carton ici

Le haut-parleur est connecté grâce à une prise Jack 6.35 standard :



Vous pouvez télécharger deux photos plus grandes ici et ici
