En fait, la "grande" idée, c'est de refaire un Theremin N°2, mais en version modulaire, c'est-à-dire que mécaniquement, la partie électronique sera découpée en 3 châssis :

- un châssis contenant les oscillateurs de pitch
- un châssis contenant l'oscillateur de volume
- un châssis contenant la basse fréquence

L'intérêt étant de pouvoir changer une fonction plus facilement, sans avoir à tout refaire. Par exemple, si je veux modifier la fréquence de travail des oscillateurs de pitch (173 kHz), il suffira que j'échange le châssis correspondant.
On voit donc que ce N°3 sera plutôt un appareil d'expériences et il devra également corriger certains défauts de N°2...
Il devra pouvoir être installé dans le boitier du N°2 sans aucune modification. Donc, je dois reprendre les mêmes dimensions et la même disposition des commandes et accès utilisateur.

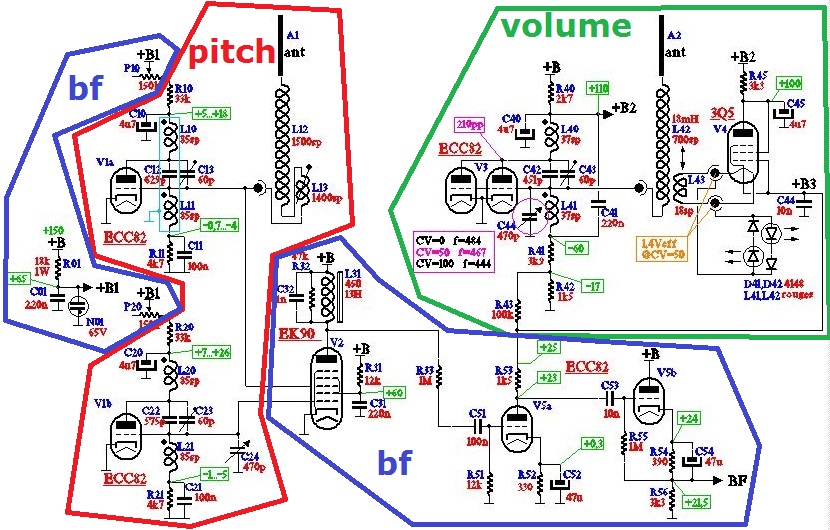

Voici le découpage que j'envisage :



Le module PITCH ne contient que les 2 oscillateurs, y compris la bobine de glissement, mais pas le régulateur 65V, ni les potards de timbre.
Le module VOLUME contient l'oscillateur, la bobine de résonance et le tube ballast générant la tension d'alim +B3
Enfin, le module BF contient le reste : le mixage des 2 fréquences et le préampli BF modulé par le volume.

Il n'est pas prévu de refaire le châssis alim.
Mécaniquement quelques contraintes : il faut prévoir des connecteurs pour relier électriquement les modules entre eux et surtout, les commandes des 2 régalges en face avant sont répartis ainsi :
- la commande de zéro du volume sera dans le module VOLUME
- la commande de zéro du pitch sera dans le module BF et déportée vers le module PITCH par un renvoi d'angle comme sur le N°2, mais dont l'axe comportera un coupleur démontable et situé entre les 2 modules. Ainsi, on pourra démonter le module PITCH sans avoir à déposer le module BF (qui se situe entre les 2 autres modules)

Je profiterai également de cette version pour expérimenter un réglage par variomètre des oscillateurs afin de supprimer définitivement l'usage de CV difficiles à trouver ...

Romain a trouvé les défauts principaux suivants :

- le réglage du zéro pitch est trop sensible. L'utilisation de variomètres devrait résoudre ce défaut
- la tessiture n'est pas suffisante. L'augmentation de la fréquence des oscillateurs de pitch devrait y pallier
- la note la plus basse est trop haute. Cela laisse supposer que les deux oscillateurs se synchronisent. Peut-être un étage supplémentaire d'isolation sera-t'il efficace.
- le timbre des notes basses laisse à désirer. Il est possible qu'une self de charge plus grosse puisse convenir ...

Il y a donc pas mal de boulot....
