Il fournit toutes les tensions de chauffage, toutes les tensions d'anode et d'écran et le 50V pour la polarisation.
De plus, des enroulements au primaire permettent d'adapter au mieux la tension secteur par bond de 3V de 215 à 245 V.
Voici les dimensions des tôles :
La constante de bobinage est de 4,6 tr/V au primaire et 5 tr/V au secondaire; l'ordre de bobinage est le suivant :
Voici le détail des enroulements multiples de ce transfo :
Sur ce croquis, les repères de câblage de l'appareil ont été notés en noir.
Le primaire a été bobiné en 4/10 et 35/100 selon le stock.
Le secondaire de chauffage utilise plusieurs diamètres de fil émaillé, suivant l'intensité maximale possible en fonction de la tension de chauffage maximale de la portion.
A noter que la prise 38 fournit le 50V en opposition de phase pour la polarisation du tube en test; la référence des potentiels (masse) est la borne 39.
Le transfo d'origine utilisait des tôles qui ne sont plus standard. Les tôles EI les plus approchantes (EI32) font que les entraxes de fixation ont changé, mais pas trop pour que le transfo puisse entrer dans l'appareil, moyennant le perçage de nouveaux trous.
La hauteur du transfo est légèrement inférieure à celui d'origine.
Deux photos du transfo d'origine :
toutes les sorties sont numérotées de 1 à 48
Ne jetez pas vos vieilles TV couleur sans récupérer la bobine de démagnétisation du crt :
celles gainées en plastique contiennent du fil d'aluminium
mais celles qui sont toronnées avec du chatterton ....
....contiennent de 80 à 120 mètres de fil de cuivre émaillé de 35/100 à 5/10 !
Voici quelques photos de la fabrication du transfo:
le mandrin en bois de bobinage; ses dimensions correspondent au noyau du transfo plus 0,5 mm de jeu environ
le patron de la carcasse en carton...
...installé sur le mandrin
Bobinage du primaire : les 3 premières sorties 1-2-3
Bobinage du primaire : sorties 4 à 7
Bobinage du primaire : dernière sortie, la 15
Bobinage du secondaire de chauffage : début (17) et première prise, la 18
Bobinage du secondaire de chauffage : seconde prise, 1/2 tour plus loin, donc de l'autre côté, la 19
Bobinage du secondaire de chauffage, fin de la première couche, prises 20 à 23
Bobinage du secondaire de chauffage : 3° couche, fin du bobinage bifilaire en 6/10, prise 27
Bobinage du secondaire de chauffage : début en fil de 4/10, prise 28
Bobinage du secondaire de chauffage : prise 29
Bobinage du secondaire de chauffage : début 4° couche, prise 30 (2° rangée des sorties)
Bobinage du secondaire de chauffage : fin 4° couche, prises 31-32
Bobinage du secondaire de chauffage : 5° couche, prise 33 (raccord entre fil 4/10 et fil 2/10) et prise 34
Bobinage du secondaire de chauffage : prise 36 et fin de la 5° couche avant le bord pour compenser la surépaisseur
Bobinage du secondaire de chauffage : 6° et dernière couche, fin prise 37
Bobinage du secondaire des hautes tensions: 2° couche, prise 39
Bobinage du secondaire des hautes tensions: 3° couche, prise 40
Bobinage du secondaire des hautes tensions: 4° couche, prise 41
Bobinage du secondaire des hautes tensions: 5° couche, prise 42
Bobinage du secondaire des hautes tensions: 6° couche, prise 43
Bobinage du secondaire des hautes tensions: 8° couche, prise 45
Bobinage du secondaire des hautes tensions: 9° couche, prises 46 et 47
Bobinage du secondaire des hautes tensions: 11° couche, fin du bobinage (48)
Démontage du mandrin
Coupe des joues, enveloppe extérieure
Le bobinage est trop gros, il faut recouper les tôles ...
juste 1-2 mm de large, pas plus et uniquement les tôles du milieu
Pose des tôles E
Le transfo entièrement retôlé et boulonné
Pattes de support des barrettes de raccordement
Cosses-relais des 3 bornes 1-2-3 (primaire)
Modèle d'une barrette de raccordement en epoxy cuivré

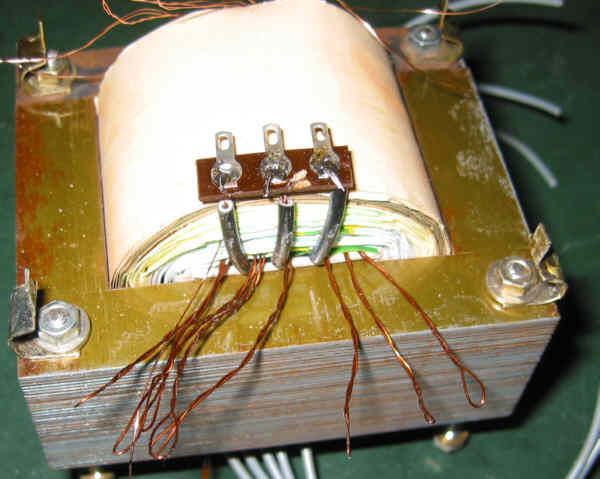

Barrette en place, prête à être raccordée au primaire
Barrette raccordée
Test de tension (secteur sur borne 15 en jaune et 6 en violet)
Barrette du secondaire HT
Entourée, la borne 19 qui fait partie du secondaire de chauffage
Cosses-relais des tensions basses de chauffage
il reste les fils des tensions élevées de chaufage
les voici raccordés à la 3° barrette
collage des étiquettes de repérage des bornes
Un 310 réalisé par un de nos lecteurs
