Commençons par préparer les pièces qui doivent être assemblées :


A gauche, une des 3 ébauches précédemment coulées que j'ai évidée au centre; à droite en haut, un des supports de lampes et en bas à droite, la partie rhéostat prélevée sur une seconde ébauche.
Je dois les assembler ainsi :


je commence par coller le socle sur un bout de carton afin que l'ensemble soit stable. Puis je colle des cales d'épaisseur pour les 2 pièces à incorporer


notez les boulons servant à surélever de manière réglable le support de lampe


Pour assembler les 3 pièces, je dois d'abord les relier; je vais faire des inserts en fil de cuivre, pour cela, je dois d'abord tracer les endroits de ces inserts :


avec une meule, je creuse des gorges de 2 ou 3 mm de large sur 1 ou 2 mm de profondeur; sur le socle et sous les pièces


puis je scelle un fil de cuivre de 8/10 replié en deux dans chaque gorge des pièces, avec du mastic de carrossier :


je coupe les fils à la bonne longueur pour que les pièces puissent s'insérer sans forcer sur le socle :


Lorsque je suis sûr du positionnement (et aussi des hauteurs), je scelle les fils de cuivre dans les gorges du socle avec du mastic :


Un premier ponçage est nécessaire, voici la pièce :


dessous, il faut aussi poncer. Bien que le dessous ne se verra pas, il faut quand même faire ça proprement...


il faut maintenant combler les zones vides. Pour cela, deux pièces de carton sont collées en dessous :


et je peux mastiquer le dessus :


il m'a fallu 3 passes : mastiquage-ponçage, pour arriver à ce que l'état de surface soit correct. Il ne faut pas lésiner cette phase.
Lorsque la surface ne comporte plus de trous, il faut poncer fin, et polir à la laine d'acier. Voici ce que ça donne :


Je n'ai pas conservé la flèche qui était au-dessus de la partie rhéostat : impossible de poncer sans la détruire...alors j'ai préféré l'araser et coller un fil courbe et replié pour la pointe de la flèche. Ce n'est pas vraiment authentique, mais ça m'est égal :


J'ai du également déplacer la bosse servant à bloquer le contact du rhéostat, trop près du bossage d'une des vis de fixation. Il suffit d'araser celle d'origine et de faire un petit piton de la manière suivante :
- percer un petit trou de 2 non débouchant à l'endroit où l'on veut le piton
- insérer un bout de vis de 2, dépassant de 3 ou 4 mm
- prendre un bout de gaine thermo de 3 à 4 mm de diamètre intérieur
- mettre un peu de mastic dans la gaine
- insérer autour de la vis

bien attendre la prise avant d'enlever la gaine (avec un cutter) et éventuellement, poncer si le piton est trop haut.

La matrice étant modifiée, il faut la préparer pour couler la première face. Des bouts d'adhésifs pour boucher les trous :



et il faut refaire un coffrage. La pièce est collée sur un carton et une bande de carton collée fait office de bordure :


et voilà le caoutchouc coulé ...


attendons 24 heures ....

Lorsque le caoutchouc est pris, on peut enlever le carton, mais ne pas décoller la pièce. On enlève aussi les adhésifs :


on retourne la pièce sur un carton, et on refait une bordure. J'ai collé des évents un peu partout :


sur la lèvre périphérique, mais aussi à chaque bossage (retenues des contacts) afin qu'il y ait le minimum de bulles !
Le caoutchouc est coulé, 24 heures à passer encore ...


Voilà, le caoutchouc est pris; démontage du coffrage :


dépose des évents et séparation des 2 demi-moules au cutter :


quelques imperfections, mais bon...par exemple, un des 3 trous de fixation du socle n'a pas été rempli de caoutchouc. Je réparerai ça après les premières coulées. Il est illusoire de résussir un moule du premier coup.

Allez, première coulée de résine, juste pour voir ce que ça donne. J'ai rempli les évents (les gros) les petits servant vraiment de cheminées :

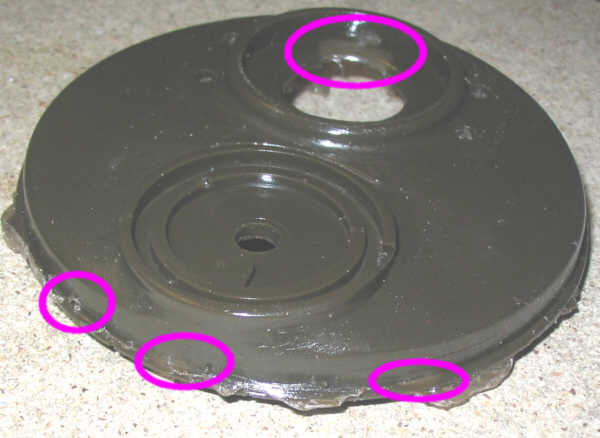

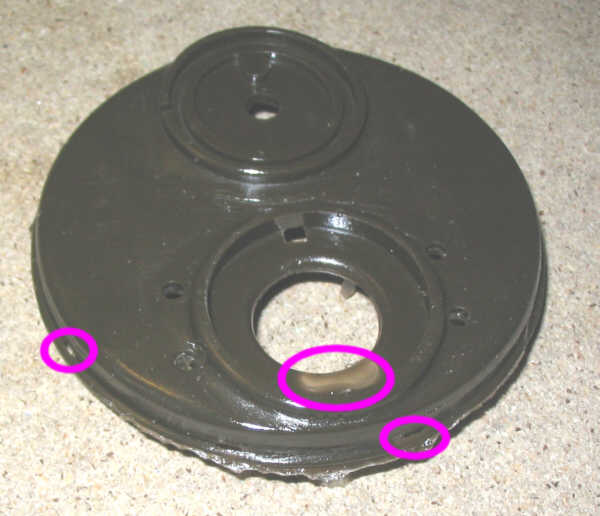

après 2 ou 3 heures, démoulage ... et voici le premier socle :


il y a des bulles, des petites à la périphérie (j'avais déjà eu ça au premier moule) et aussi une sur le support de la lampe.


J'ai remarqué qu'il ne restait presque plus de résine dans les évents. Conclusion : je ne les ai pas assez remplis lors de la coulée (la résine se rétreint lors de la prise). Donc seconde coulée, mais avec plus de résine. Voici le deuxième socle :


une seule bulle et toute petite en plus (je pourrais donc la remplir avec un peu de résine). Donc, c'est bien ça, il faut remplir au maximum les évents.


Le dessous est correct aussi. Il ne me reste plus qu'à réparer le moule (la vis de fixation et quelques copeaux de caoutchouc à enlever) et je vais pouvoir couler un troisième socle qui j'espère, sera le bon.

Voilà la 3° coulée :


On peut voir qu'il y a juste 2 bulles, non perforées. Il suffit donc que je les remplisse avec une goutte de résine colorée et le tour est joué ...

Il est temps de construire le socle; tout d'abord, il faut meuler tous les évents :


puis de bien poncer la semelle au papier de verre fin. Je peux alors monter la douille laiton du support de lampe, juste emboitée puis scellée au mastic :


ainsi, elle tient suffisament. Voici le socle équipé de la douille :


les contacts sont boulonnés. J'ai du raccourcir un peu la partie recourbée, là où on fait la soudure car l'espace sous le socle était trop petit :


j'ai donc décidé de mettre les écrous visibles, sur le dessus :


le rhéostat, maintenant. La résistance bobinée est insérée dans la gorge, les deux extrémités dans les trous. Le bouton est mis en place, après un bon polissage du contact :


dessous, le clinquant de prise de contact est emboité sur l'axe et bloqué sur l'arrêt :


Voilà, quelques photos avec une lampe avant de passer au câblage des fils :



Le câblage doit être conforme au schéma de départ :


il suffit de souder 5 bouts de cuivre nu 8/10 aux bons endroits :


et de les repérer ainsi :


Voilà, le socle support de lampe HF N°1 est terminé, rangé avec les bobines, prêt à être monté sur la planche ....
