L'idée est de pouvoir alimenter des postes batteries portatifs (en mallette, donc) sur des accumulateurs, afin de garder la mobilité.

Son principe repose sur un onduleur, donc un générateur sinusoïdal de puissance qui commande un transformateur élévateur de tension; le reste est simple: il suffit alors de redresser et de filtrer pour obtenir les bonnes tensions pour le récepteur considéré.

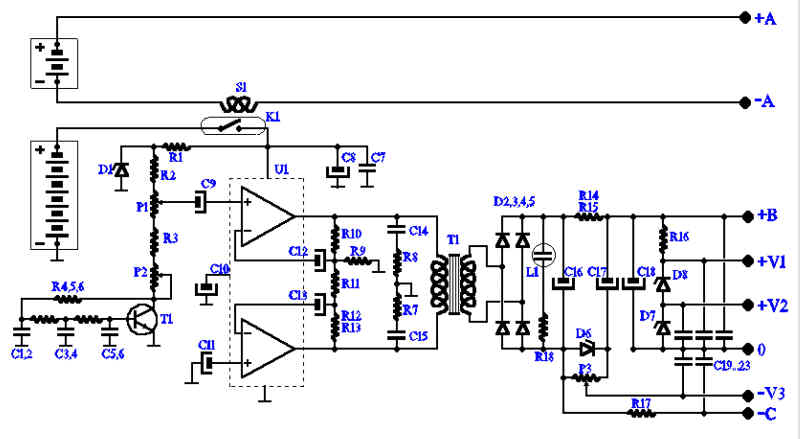

Voici son schéma :

version PDF

T1 est un oscillateur sinusoïdal, U1 l'amplificateur en pont dont la charge est le primaire du transfo (12V).
Le secondaire est redressé, filtré et stabilisé.
A noter qu'il y a un relais d'intensité qui permet d'alimenter automatiquement l'onduleur sur l'accu de 12V, lorsque le courant de chauffage est supérieur à 200mA. Ainsi, lorsqu'on coupe l'alim du poste de radio par son inter M/A (sur le chauffage), les tensions d'anodes disparaissent et l'accu de 12V ne risque pas de se décharger ...

Les potentiomètres permettent de régler :
- P1 : tension maximale de sortie (+B)
- P2 : forme du sinus
- P3 : tension négative auxilliaire

Le choix des valeurs des zeners de stabilisation, permet d'avoir en sortie les tensions que l'on veut. Il se peut que les résistances R14,R15,R16 soient à recalculer en fonction de la consommation du poste.

L'alimentation est implantée sur circuit imprimé, voici son plan d'implantation :

version PDF

Il y a en fait 2 circuits, l'un supportant la partie primaire, l'autre la partie secondaire, les deux étant reliées par le transformateur.
Celui-ci peut être soudé directement sur les 2 circuits, formant une sorte de pont mécanique, ou bien il peut être installé ailleurs, et dans ce cas il sera relié par des fils aux deux circuits.

Le typon est la réunion des 2 circuits qu'il faudra donc séparer :

version PDF

Bien sûr ce typon est à l'envers, il faudra retourner le calque pour insoler.

Voici, à titre d'exemple, la nomenclature pour la version 90V/20V/-10V utilisée pour alimenter un poste RCA portatif.
Bien sûr, les valeurs de quelques composants seront différents pour un autre poste ...

La réalisation est simple, il y a peu de composants. Voici ce que ça donne :

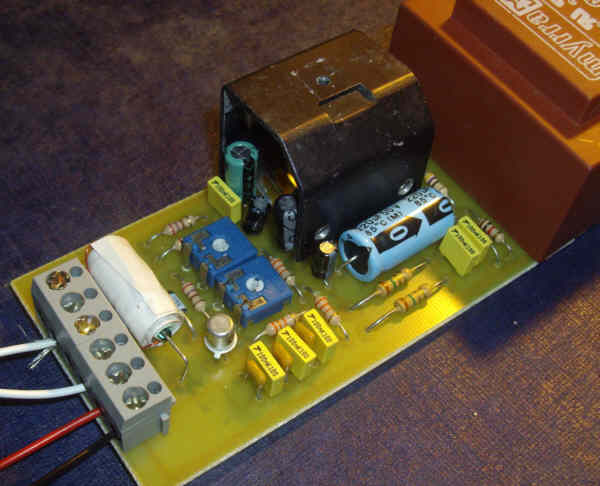

à gauche, un bornier qui permet de relier aux deux accus (2,5V et 12V) et au circuit "A" du poste :

notez le relais d'intensité (en blanc) et le radiateur du TDA2009.

à droite, un bornier d'où sortent les tensions nécessaires au poste de tsf:


Notez l'absence du néon de signalisation, qu'on peut voir sur cette maquette :



Sur cette maquette, le transfo forme un pont qui relie mécaniquement les 2 cartes :

Cette alimentation permet d'alimenter un poste RCA Radiola 24 :


La consommation de ce poste est de 10 mA sur le 90V et de moins de 1mA sur le 20V (sans oublier 2mA pour le voyant, sur le 100V)
Le chauffage lui, consomme environ 300mA sous 2,5V.
Cela fait une puissance utile de l'ordre de 1,2W pour les "hautes tensions".
Or, dans ces conditions, l'onduleur consomme 300mA sur 12V, ce qui donne moins de 4W.
Son rendement n'est pas terrible (30%), mais peu importe, ce qui compte c'est l'autonomie de l'accu de 12V. Avec un accu de 4Ah, c'est pendant près de 12 heures qu'on pourra écouter le poste de TSF à la plage !!!

Lors des essais du RCA Radiola 24 en GO , je me suis aperçu qu'un léger ronflement persistait, mais dépendait du réglage de volume, un peu comme si ce ronflement agissait sur le cadre.
En touchant un des fils de la batterie de 12V, il augmentait !
En reliant un condensateur entre le - de la batterie et le -B secondaire, il a totalement disparu :


voici ce condo installé dans l'alim, en volant, entre la borne -B et le fil -bat du bornier :


A noter que ce ronflement n'avait pas été révélé lorsque le poste fonctionnait en PO. Comme quoi, rien n'est définitif !
