Et si on se construisait un récepteur simple recevant les GO avec des lampes subminiatures?

Voici le schéma :


L'élément central est l'ensemble des 4 bobines, le variomètre :
- la bobine fixe C est en série avec une des bobines mobiles D et forme le variomètre d'accord, qui présente une inductance variable suivant l'angle relatif entre les 2 bobines de 1,2 à 3,1 mH. Cette inductance est accordée par un condo de 270pF pour couvrir la bande GO
- la bobine mobile E est la bobine de réaction, insérée de façon très classique dans le circuit d'anode de la triode détectrice.
- la bobine mobile F est la bobine de couplage, insérée, elle, dans le circuit d'anode de la pentode préamplificatrice HF.

On voit donc que tous les réglages du poste sont regroupés au niveau des 3 bobines mobiles :
- l'accord
- la réaction
- le gain

La pentode BF est l'amplificateur de puissance polarisée par la résistance de 1200 ohm dans le retour du -B
Le poste s'alimente en 1,2 à 1,4V pour le chauffage et en 50 à 90V pour la haute tension.
Le HP doit être à haute impédance, l'idéal étant au moins 12000 ohm.

Le châssis est en fait un socle en bois de 17 x 23 cm sur lequel on a vissé quelques vis à bois en laiton (2,5x16 ou 3x16) et enfoncé un tourillon de 6 mm qui est l'axe du variomètre :

Le cadran qui est une demi-couronne de papier gradué de 0 à 10 est collé directement sur le socle en bois.

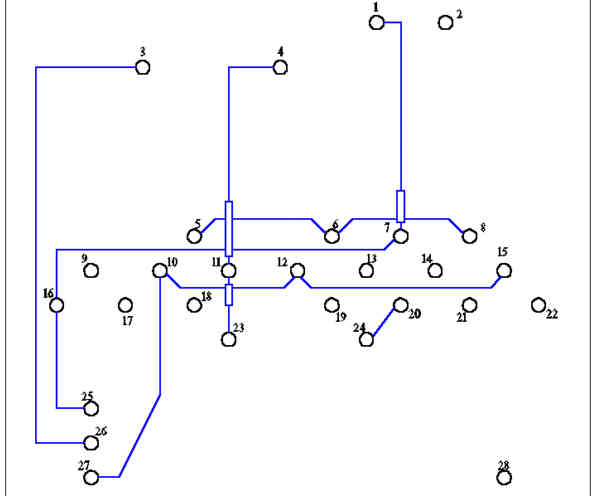

Une fois les vis installées, il faut établir quelques connexions avec du fil rigide selon le plan :

quelques passe-fils isolants sont nécessaires pour éviter les court-circuits au niveau des croisements ...

On peut alors souder les composants : résistances, condensateurs et lampes subminiatures à fils :


Voici le plan de câblage général :

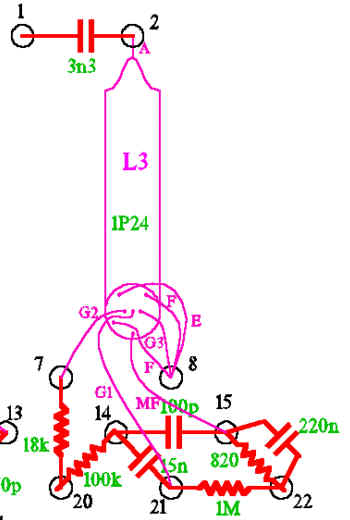

et le détail, lampe par lampe :



ne pas oublier le condo de 330 pF sur les plots 25 et 26 :

Il faut maintenant construire les bobines du variomètre...
Elles sont toutes bobinées sur la même forme en bois, selon ce gabarit

Le plus simple est d'imprimer 4 fois ce gabarit, de coller les 4 disques en papier sur du médium de 3 mm, de les découper à l'aide d'une scie à chantourner, de percer les trous (central : 6mm; les autres : 2 mm) , enfin de scier à la scie circulaires les fentes :


Le bobinage est particulier; chaque bobine comporte en fait 2 demi-bobines, sauf la bobine F qui n'en comporte qu'une.
Les deux sections sont bobinées dans le même sens et connectées ensemble en série, par leurs extrémités de début (d1 et d2), les sorties de l'ensemble étant donc les extrémités de fin (f1 et f2).

notez la jonction des 2 débuts (fil vert)
Toutes les bobines utilisent le même fil émaillé de 2/10, seuls les nombres de spires diffèrent :


Voici les 4 bobines prêtes à être montées :


Il faut maintenant installer les 4 bobines sur le socle. Il y a un ordre à respecter, et bien entendu, les sens de connexions sont importants !
Tout d'abord, quelques remarques :
- la bobine fixe D, la première est plaquée contre le socle, les autres sont espacées par des rondelles entretoises en plastique de 4 à 5 mm d'épaisseur.
- les plots de raccordement 23...28 doivent être ajustés en hauteur de façon à ce qu'ils dépassent de 1 mm environ le plan supérieur de la bobine dont ils reçoivent les connexions.
- les fils de connexions sont ajustés en longueur les bobines mobiles tournées à l'index 0, en entourant les entretoises d'espacement des bobines
- chaque bobine mobile comporte un levier (un cure-dents) qui sert aussi d'index, les bobines sont montées de façon à ce que cet index puisse aller de 0 à 10

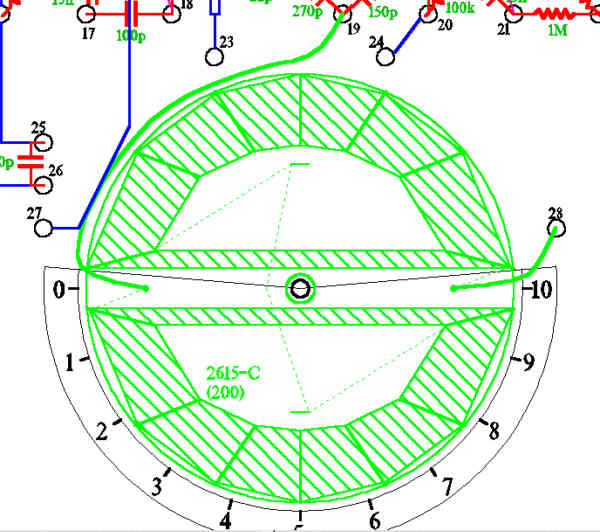

On commence donc par installer la bobine C en l'enfonçant autour du tourillon, ainsi :

cette bobine est fixe, ces deux connexions peuvent être bloquées en les passant entre le disque et le socle; elles se raccordent aux plots 19 et 28.
noter l'orientation de cette bobine !

Puis on installe une entretoise sur l'axe et on installe la bobine mobile D :

Les fils de connexions entourant l'axe pour avoir suffisamment de mou. Ils sont ajustés en longueur lorsque l'index indique "0"
Ils sont raccordés aux plots 27 et 28.

Puis on installe une seconde entretoise sur l'axe et on installe la bobine mobile F :

noter l'orientation de cette demi-bobine, ainsi que les fils qui sont raccordés aux plots 25 et 26. là où il y a le condo de 330 pF.

Enfin on installe une 3° entretoise sur l'axe et on installe la bobine mobile E :

Celle-ci est raccordée aux plots 23 et 24 qui doivent être surélevés par deux bouts de tige filetée par exemple.

Voici le variomètre complet raccordé :

Ce genre de récepteur est tout à fait performant : la pentode préamplificatrice lui confère une bonne sensibilité et la détectrice à réaction une bonne sélectivité; la pentode finale permet une écoute confortable sur petit haut-parleur.
Voici les index relevés pour chacune des 4 stations que je peux recevoir chez moi :

Ce poste est facile d'emploi, du moins comme une détectrice à réaction, à part la commande de couplage qui agit sur le volume sonore.
Les stations sont bien reçues, clairement et bien séparées, donc : ok !

Et maintenant, voici quelques photos ...


vue d'ensemble du récepteur



Les lampes
Les lampes subminiatures russes peuvent être remplacées par des subminiatures plus courants et même par des miniatures du genre 1L4, 3S4 ...


les connexions des bobines - le condo de 330pF sur les plots 25 et 26


les plots 23 et 24 surélevés par des tiges filetées soudées


les commandes du récepteur


l'empilement des 4 bobines
