Voici un téléviseur Philips couleurs du début des années 70 :


Ce serait dommage de le jeter ... mais que peut-on en faire ?
Et bien tout simplement, l'adapter pour pouvoir recevoir la TNT !

Tout d'abord, l'adaptation vidéo :
Pas question d'utiliser toute la chaine réception : il faudrait transcodeur PAL-Secam et un modulateur UHF, et ça ne suffirait pas, il faudrait aussi bloquer le portier du téléviseur car depuis sa fabrication les normes ont changé (les fameuses bouteilles ont disparu ...)
Le plus simple (et le plus élégant) est d'injecter la vidéo directement. Mais pas la vidéo composite, qui nécessiterait de modifier le décodeur couleurs, non, on injectera les 3 signaux RVB directement dans les amplis de sortie vidéo, après les discris rouge et bleu, et le matriçage du vert. La vidéo composite, elle, sera utilisée uniquement pour la séparatrice de tops de synchro.

Sur ce schéma synoptique :


les 3 amplis vidéos ont été entourés. Les signaux générés par le décodeur TNT seront injectés au niveau de l'adaptation suivant le mélange (des signaux différence et Y), afin de conserver l'alignement (commande de lumière)
Cependant, l'amplitude des signaux du décodeur est standard (1V) mais les amplis de sortie vidéo demandent plus de tension pour avoir une dynamique suffisante. Il faudra donc 3 préamplificateurs vidéo.

L'adaptation audio est plus simple : il suffit d'injecter au niveau du potentiomètre de volume.
Enfin, il faudra intégrer le décodeur dans le téléviseur, mais pour la maintenance, le mieux est de prévoir une prise péritel pas forcément accessible à l'utilisateur. Ainsi, on pourra facilement remplacer le décodeur, ou même si le besoin s'en fait sentir, relier un lecteur DVD à ce téléviseur.

Un peu de repérage dans le téléviseur :

Principalement, il y a 2 modules sur glissière; à gauche la platine chroma (+ alim), à droite le bloc bases de temps / THT. Tout à gauche, en bas, le gros transfo secteur, et en haut, le tuner et les commandes


le déviateur pour tube Delta


la platine chroma : c'est là qu'il va y avoir du boulot !


les bases de temps : là à priori, rien à faire !


les lampes de l'étage lignes et THT

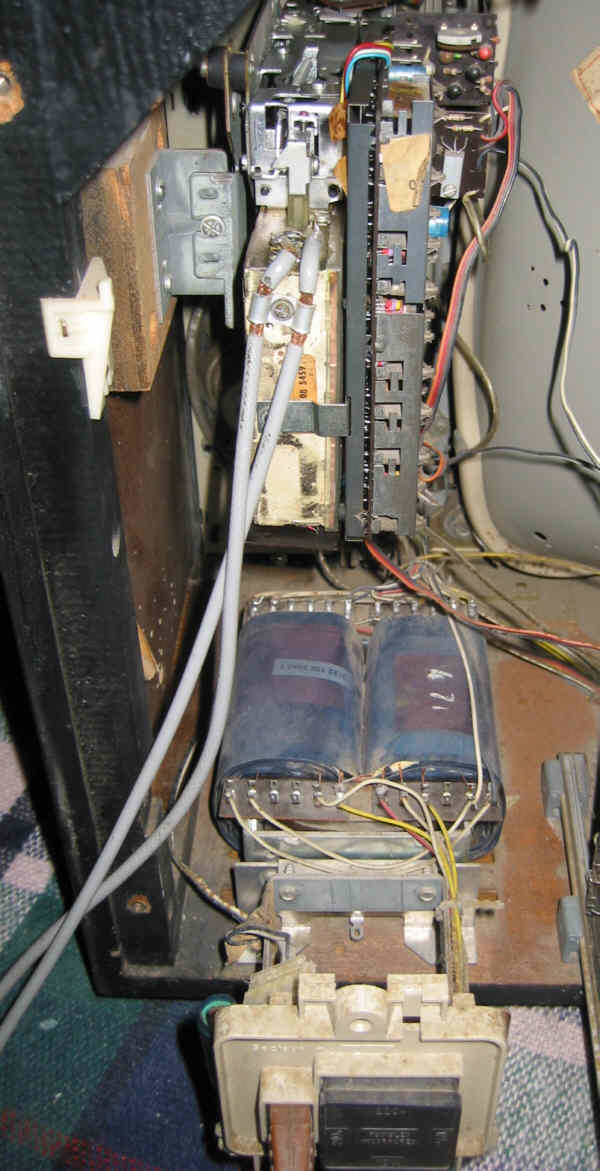

le transfo, les commandes et le tuner



toutes les connexions se font par des prises multipoints dont le plastique s'en va en poussière !

D'autre part, certaines prises méritent une petite révision côté soudures :


La plaquette fusible du circuit 6,3 de chauffage des lampes :

Le décodeur TNT est du modèle qui se branche directement sur une prise péritel :


On peut éventuellement le déposer de son boitier, mais ce n'est pas une obligation :


Quelques oscillogrammes relevés en sortie de ce décodeur :



relevés effectués sur image fixe, sur une ligne comportant un fond gris
